-Dimensionamento de hidrantes
-Considerações Gerais

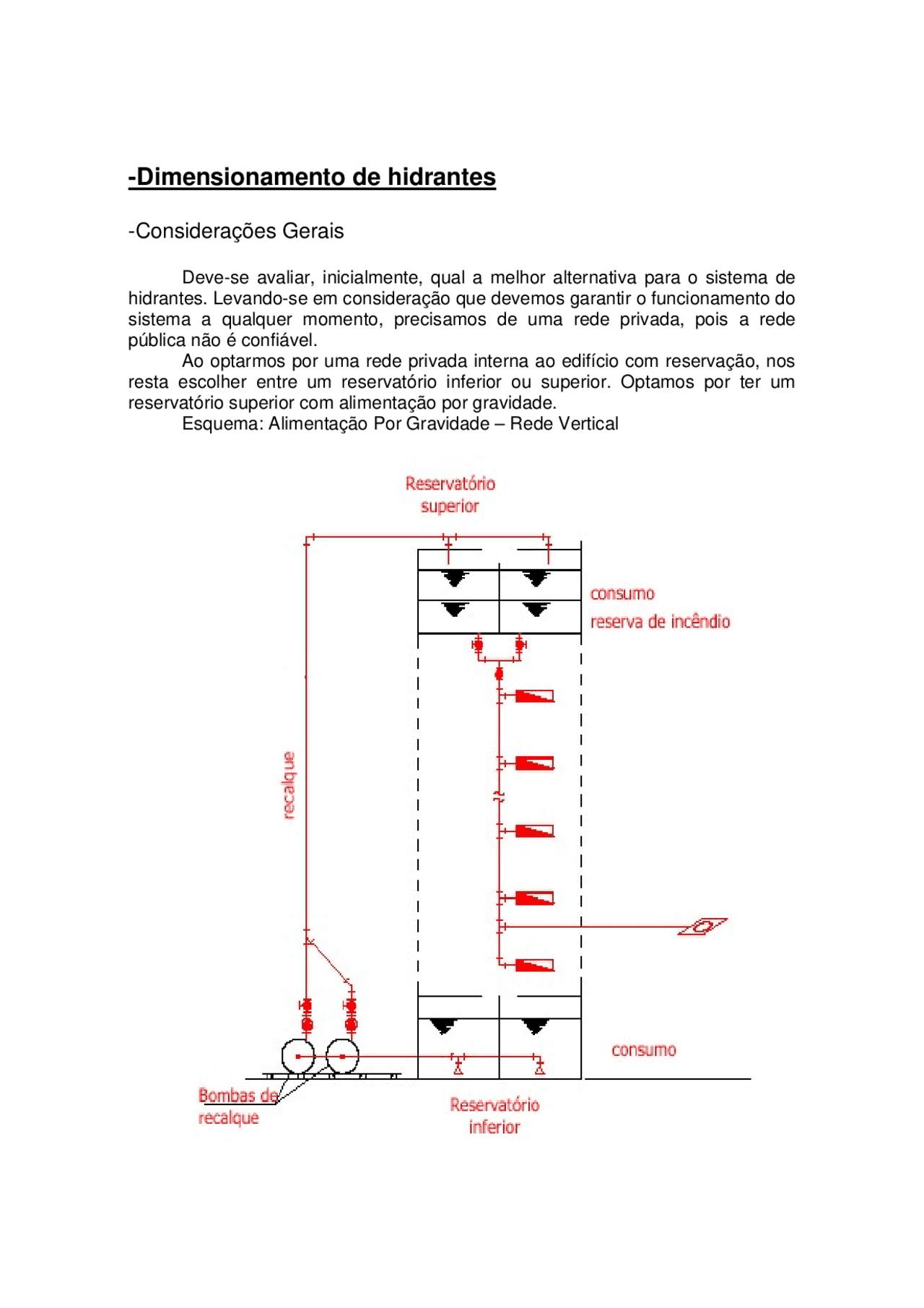

Deve-se avaliar, inicialmente, qual a melhor alternativa para o sistema de hidrantes. Levando-se em consideração que devemos garantir o funcionamento do sistema a qualquer momento, precisamos de uma rede privada, pois a rede pública não é confiável. Ao optarmos por uma rede privada interna ao edifício com reservação, nos resta escolher entre um reservatório inferior ou superior. Optamos por ter um reservatório superior com alimentação por gravidade. Esquema: Alimentação Por Gravidade – Rede Vertical
- Dimensionamento
Utilizaremos, nesse projeto, o risco tipo A (mínimo). Serão coplocados 12 hidrantes, sendo 1 por pavimento. A área da construção é menor que 20.000 m2. As condições de projeto são:
- pressão no hidrante mais desfavorável = 15 m.c.a
- volume de reserva para combate a incêndio suficiente para atender a vazão por 30 minutos.
O dimensionamento será feito pelo modelo de redes ramificadas com vários hidrantes em uso simultâneo. Estudaremos os hidrantes dos andares 12, 11, 10 e 9 de acordo com o esquema:
Passo 3: H 3 = H 4 - Z3-4 + H3-
H3-4 = (^) 0,402328664 m
H 3 = 18,5898 mca
Passo 4: Q 3 = ( 1 / K ) x ( H 3 ) 0,
Q 3 = 1,3902 l/s
Passo 5: H 2 = H 3 - Z2-3 + H2-
H2-3 = 0,
H 2 = 14,7872 mca
Passo 6: Q 2 = ( 1 / K ) x ( H 2 ) 0,
Q 2 = 1,2399 l/s
Passo 7: H 1 = H 2 - Z1-2 + H1-
H1-2 = 0,
H 1 = 11,1192 mca
Pela fórmula de Fair Whippie, temos que J = 0,06489172, para Q = 1,5156 l/s e diâmetro da tubulação de 0,044m. Assim sendo, para o Ltotal = 3,10 (pé direito) + 3,10 (comprimento equivalente do "T") = 6,20 m.
Pela fórmula de Fair Whippie, temos que J = 0,11331398, para Q = 2,9058 l/s e diâmetro da tubulação de 0,053m. Assim sendo, para o Ltotal = 3,10 (pé direito) + 3,10 (comprimento equivalente do "T") = 6,20 m.
Pela fórmula de Fair Whippie, temos que J = 0,09031467, para Q = 4,1457 l/s e diâmetro da tubulação de 0,067m. Assim sendo, para o Ltotal = 3,10 (pé direito) + 3,10 (comprimento equivalente do "T") = 6,20 m.
Passo 8: Q 1 = ( 1 / K ) x ( H 1 ) 0,
Q 1 = 1,0752 l/s
Passo 9: H' 1 = K (^) req x Q 1 2
H' 1 = 10,8715 mca > 6 mca (condição respeitada)
Passo 10: H'' 1 = Zb - carga de cima para baixo
H'' 1 = 11,0779 mca
H 1 H'' 1 OK!
Por sorte, foi necessária apenas uma iteração, pois caso houvesse uma diferença grande entre os valores de H 1 e H’’ 1 , seria necessário fazer os passos novamente até que os valores fossem próximos (diferença menor que 0,1 mca).
