Eng. Marcus Nóbrega
Levantamento de quantitativo - MCMV

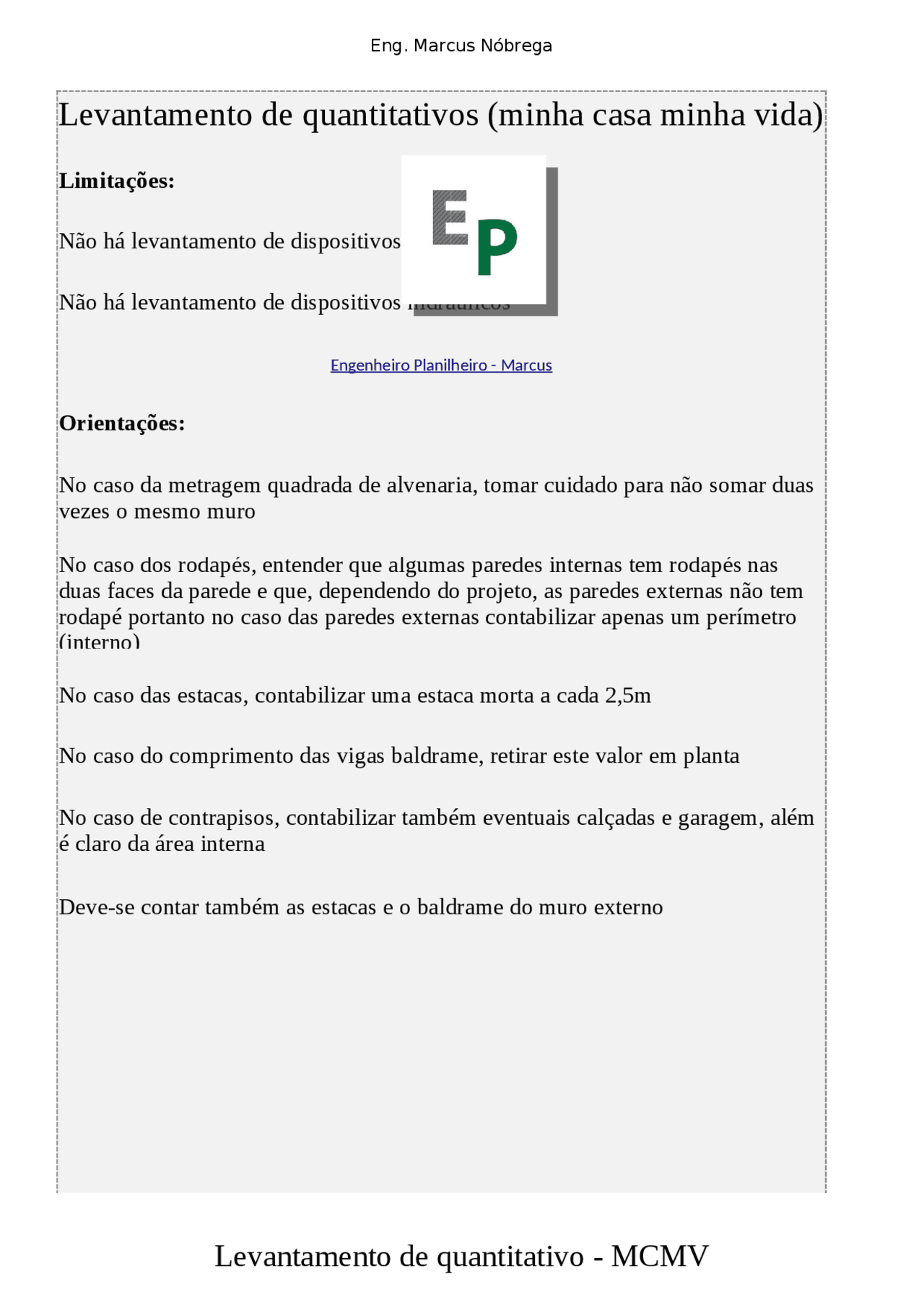

Levantamento de quantitativos (minha casa minha vida)
Limitações:
Não há levantamento de dispositivos elétricos
Não há levantamento de dispositivos hidraúlicos
Orientações:
No caso das estacas, contabilizar uma estaca morta a cada 2,5m
No caso do comprimento das vigas baldrame, retirar este valor em planta
Deve-se contar também as estacas e o baldrame do muro externo
Engenheiro Planilheiro - Marcus
No caso da metragem quadrada de alvenaria, tomar cuidado para não somar duas
vezes o mesmo muro
No caso dos rodapés, entender que algumas paredes internas tem rodapés nas
duas faces da parede e que, dependendo do projeto, as paredes externas não tem
rodapé portanto no caso das paredes externas contabilizar apenas um perímetro
(interno)
No caso de contrapisos, contabilizar também eventuais calçadas e garagem, além
é claro da área interna
Eng. Marcus Nóbrega
Levantamento de quantitativo - MCMV
Infraestrutura 1.0 - Estacas Quantidade 22 Profundidade 3 Prof. Armada 1. Diâmetro 0. Cobrimento 5 Ferragem Número de barras Diametro [mm] 3 4 Estribo 2 c/ 15 Volume de concreto 3.24m³ Cimento 997.92kg Cimento - sacos 19.96 sacos Areia media 2.84m³ Brita 1 2.71m³ Servente 19 Hh AÇO CA-
Dados de entrada: Preencher os dados até
o final da planilha
Eng. Marcus Nóbrega
Levantamento de quantitativo - MCMV
Φ de 10 114.4m 72.08kg Φ de 10 114.4m 72.08kg AÇO CA- Φ de 5 28.6m 4.58kg 2.0 - Meso-estrutura 2.1- Pilares Número de pilares 12 bw [cm] 15 h [cm] 30 Pé direito [m] 2. Cobrimento [cm] 2. Ferragem Número de barras Diametro [mm] 4 5 Estribo 1 c/ 15 Volume de concreto 1.51m³ Cimento 465.70kg Cimento - sacos 9.31 sacos Areia media 1.32m³ Brita 1 1.26m³ Fôrma 2.52m² Servente 9 Hh AÇO CA- Φ de 10 148.5m 93.56kg AÇO CA- Φ de 4.2 207.9m 22.67kg 2.2 - VIGAS
Eng. Marcus Nóbrega
Levantamento de quantitativo - MCMV
Metros lineares [m.l] 53. bw [cm] 15 h [cm] 25 Cobrimento [cm] 2. Ferragem positiva Número de barras Diametro [mm] 2 5 Ferragem negativa Número de barras Diametro [mm] 2 5 Estribos 1 c/ 15 Volume de concreto 2.01m³ Cimento 620.47kg Cimento - sacos 12.41 sacos Areia media 1.76m³ Brita 1 1.68m³ Fôrma 34.92m² AÇO CA- Φ de 10 118.8m 74.85kg Φ de 10 118.8m 74.85kg AÇO CA- Φ de 4.2 197.527m 21.54kg 3.0 - Alvenaria e seus insumos Dimensões do tijolo a: 19 b: 14 c: 9
Eng. Marcus Nóbrega
Levantamento de quantitativo - MCMV
Areia média 1.03m³ Pedreiro 42 Hh Servente 50 Hh 4.2 Reboco Área 138.44m² Cimento 1345.64kg Cimento - sacos 26.91 sacos Areia média 2.59m³ Servente 28 Hh Mão de obra empreitada 138.44m² 4.3 - Emboço Área 168.04m² Cimento 638.55kg Cimento - sacos 12.77 sacos Areia média 1.59m³ Arenoso 3.73m³ Pedreiro 118 Hh Servente 151 Hh 4.4 - Massa corrida Área 138.44m² Massa corrida em kg 80.30kg Lixa 69 Un Ajudante de pintor 35 Hh
Eng. Marcus Nóbrega
Levantamento de quantitativo - MCMV
Pintor 48 Hh 4.5 - Pintura Área 138.44m² 4.6 - CONTRAPISO Área [m²] 59 Cimento 778.80kg Cimento - sacos 15.58 sacos Areia média 2.40m³ Brita 01 0.93m³ Brita 02 2.18m³ Malha POP Φ 4,2 20x20 59.00m² Servente 68 Hh Pedreiro 24 Hh 4.7 - RODAPÉ Comprimento 41.80m 4.8 - PISO CERÂMICO 30X Área [m²] 59. Cimento 507.40kg Cimento - sacos 10.15 sacos Areia média 1.80m³ Cal CH III 107.68kg Piso 70.21m² de pisos Ladrilista 89 Hh Servente 80 Hh Procurar composição adequada para pintura externa e interna
Eng. Marcus Nóbrega
Levantamento de quantitativo - MCMV
Numero de telhas 1760 Telhas 6.2 - Madeiramento m³ de madeira 4.95m³ de madeira
QUANTITATIVO TOTAL - RESIDÊNCIA UNIFAMILIAR
Acrescimos/Perdas 10% Cimento 7395.95kg Cimento em sacos de 50kg 163 sacos Areia média 20.34m³ Arenoso 3.94m³ Brita 1 7.98m³ Brita 2 8.78m³ Impermeabilizante 28.6L Fôrma 66.92m² Pode ser reutilizado Tijolos 782 Lajotas 985 Piso cerâmico 77.23m² de pisos Telhas 1936 Telhas Cal CH III 118.44kg Massa corrida 88.33kg Lixa 69 Un Madeira 5.45m³ de madeira telhado Rodapé 45.98m Pintura 152.28m²
CÉLULAS DESPROTEGIDAS, ATENÇÃO!
Caso queira adicionar mais composições ou cálculos, fique à vontade
Eng. Marcus Nóbrega
Levantamento de quantitativo - MCMV
Azulejo 32.56m² Ferragem das estacas 108.9m de Φ de 8mm com 43.56kg de aço CA- 152.9m de Φ de 5mm com 24.47kg de aço CA- Ferragem do baldrame 114.4m de Φ de 10mm com 72.08kg de aço CA- 114.4m de Φ de 10mm com 72.08kg de aço CA- 28.6m de Φ de 5mm com 4.58kg de aço CA- Ferragem dos pilares 148.5m de Φ de 10mm com 93.56kg de aço CA- 207.9m de Φ de 4.2mm com 22.67kg de aço CA- Ferragem das vigas 118.8m de Φ de 10mm com 74.85kg de aço CA- 118.8m de Φ de 10mm com 74.85kg de aço CA- 197.527m de Φ de 4.2mm com 21.54kg de aço CA- Malha POP Φ 4,2 20x20 59.00m² Ferragem das lajes - distribuição 112.87 kg de aço CA-50 Φ de 6,3mm Tábua 1" x 12" 33 m.l Pontaletes 3" x 3" cedro rosa 102 m.l Sarrafo 1" x 4" 58 m.l Prego 1.79kg
Índice da areia 0. Áreia média 1.03m³ Índice do cimento 2. Cimento 408.34kg Sacos 8.17sc Índice do pedreiro 0. Pedreiro 42 Hh Índice do servente 0. Servente 50 Hh Massa corrida 138. Índice do ajudante 0. Ajudante de pintor 35 Hh Índice do pintor 0. Pintor 48 Hh Índice massa corrida 0. Massa corrida (óleo) 80.30 kg Índice lixa 0. Lixa 69 Un Contrapiso 59. Índice da areia 0. Areia média 2.40m³
Índice da brita 01 0. Brita 01 0.93m³ Índice da brita 02 0. Brita 2.18m³ Índice do cimento 13. Cimento 778.80 kg Índice do pedreiro 0. Pedreiro 24 Hh Índice do servente 1. Servente 68 Hh Piso cerâmico 59. Índice cimento 8. Cimento 507.40 kg Índice piso 1. Pisos 70 m² de pisos Índice Cal hidratada 1. Cal 107.68 kg Areia média 0. Areia média 1.80m³ Índice ladrilista 1. Ladrilista 89 Hh Índice servente 1.
Prego 1.79 kg Índice Pontalete 3" x 3" cedro 1. Pontaletes 3" x 3" 102m Índice Sarrafo 1" x 4" 0. Sarrafos 1" x 4" 58m Índice tábua 1" x 12" 0. Tábua 1" x 12" 33m Concreto não estrutural Areia media 0. Brita 0. Cimento 220 Concreto estrutural 13,5MPa Areia media 0. Brita 0. Cimento 281 Concreto estrutural 15MPa Areia média 0. Brita 1 0. Cimento 308
