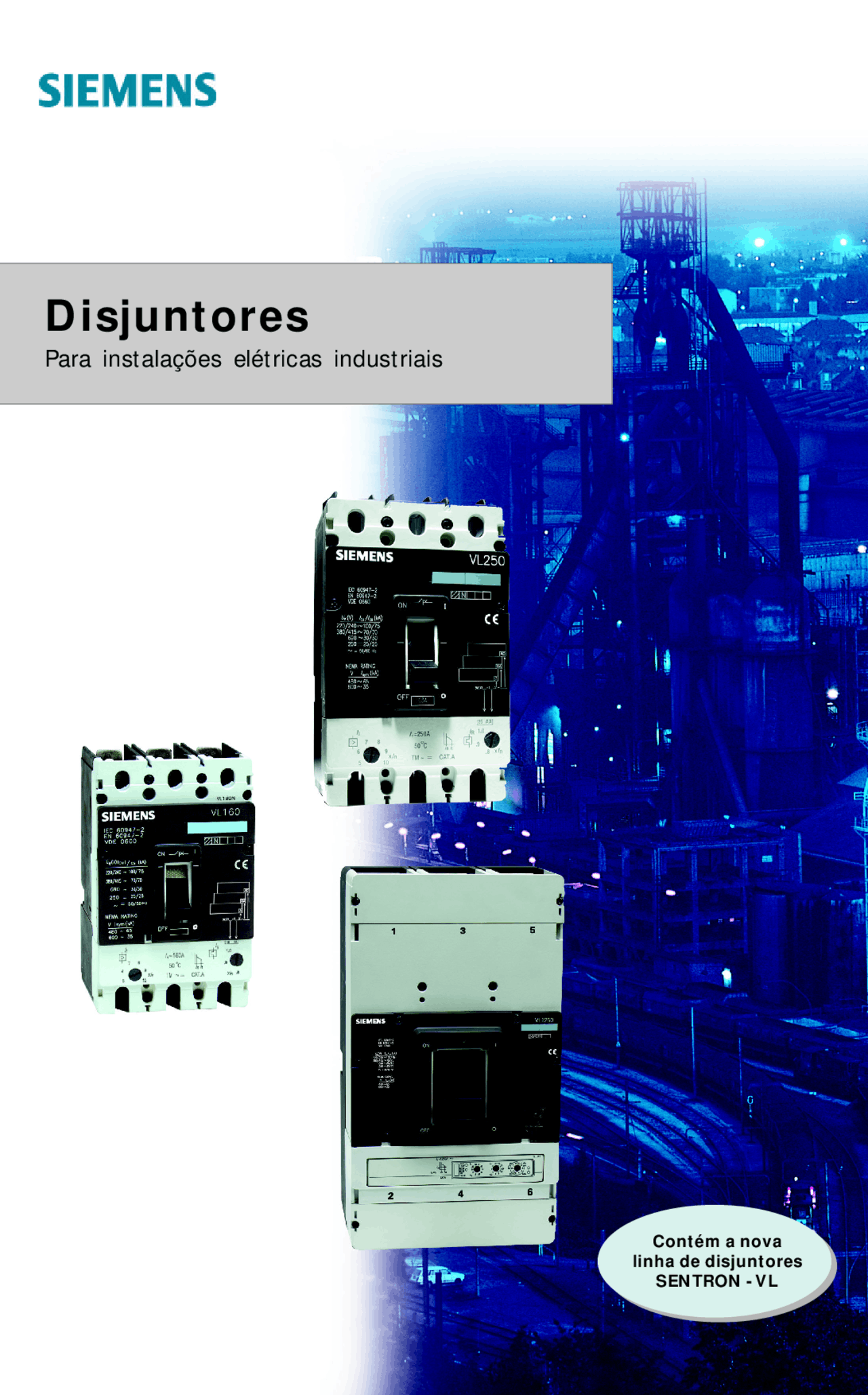

Para instalações elétricas industriais

Contém a nova

linha de disjuntores

SENTRON - VL

Para instalações elétricas industriais

Tabela de escolha

1. Estão disponíveis tabelas de seletividade dos Disjuntores 3VL, 3WN, 3RV e 5SX, consulte-nos. 3) Terminais extendidos para conexão d

Fixação: Veja kit de parafusos em Acessórios.

2. Execução tetrapolar, consulte-nos.

Tipo

Pólos

Corrente nominal ( 50ºC ) (A)

Tensão nominal máxima (V)

Corrente máxima de interrupção IEC 947-2 - Icu 220/240 V (kA) 380/415 V 440 V 500 V NEMA 480 V

Para completar o tipo

Correntes nominais ajustáveis

Disparadores

Corrente de disparo de curto-circuito

Seção dos condutores

Dimensões (mm)

Posição de

montagem

Peso (kg)

Consulte o catálogo de disjuntorespara instalações elétricas prediaise comerciais.

3VL17 ( VL 160X )

tripolar 2)

In Tipo

(A) tripolar 2)

16-20 3VL17 02- DD

25-32 3VL17 03- DD

32-40 3VL17 04- DD

40-50 3VL17 05- DD

50-63 3VL17 06- DD

63-80 3VL17 08- DD

80-100 3VL17 10- DD

100-125 3VL17 12- DD

125-160 3VL17 16- DD

Sobrecarga Curto-circuito

ajustável fixo

Corrente Corrente de nominal curto-circuito

(A) (A)

20 a 32 300 40 a 63 600 80 a 125 1000 160 1600

Cabo: (1x) 2,5 a 70 mm^2 Barra 3): (1x) 17 x 10 mm

Fornecido sob consulta

3VL27 ( VL 160 )

tripolar 2)

In Tipo

(A) tripolar 2)

40-50 3VL27 05- DC

50-63 3VL27 06- DC

63-80 3VL27 08- DC

80-100 3VL27 10- DC

100-125 3VL27 12- DC

125-160 3VL27 16- DC

Sobrecarga Curto-circuito

ajustável ajustável

Corrente Corrente de nominal curto-circuito ajustável (A) (A) 50 a 63 300 a 600 80 400 a 800 100 500 a 1000 125 625 a 1250 160 800 a 1600 Cabo: (1x) 2,5 a 70 mm^2 Barra 3): (1x) 24 x 10 mm

3VL

trip

In

(A

Sobr

ajus

Corre nomin

(A)

Cabo 4 Barra 3

Para instalações elétricas

industriais

Tabela de escolha

1. Estão disponíveis tabelas de seletividade dos Disjuntores 3VL, 3WN, 3RV e 5SX, consulte-nos.

Fixação: Veja kit de parafusos em Acessórios.

Tipo

Pólos

Corrente nominal ( 50ºC ) (A)

Tensão nominal máxima (V)

Corrente máxima de interrupção IEC 947-2 - Icu 220/240 V (kA) 380/415 V 440 V 500 V NEMA 480 V

Para completar o tipo

Correntes nominais ajustáveis

Disparadores

Corrente de disparo de curto-circuito

Seção dos condutores

Dimensões (mm)

Posição de

montagem

Peso (kg)

Fornecido sob consulta

*^ ) Ajuste de 0,4 a 1,0 x In

Fornecido sob consulta

*^ ) Ajuste d

3VL57 ( VL 630 )

tripolar 2)

In Tipo

(A) tripolar 2)

400-500 3VL57 50- DC

500-630 3VL57 63- DC

Sobrecarga Curto-circuito

ajustável ajustável

Corrente Corrente de nominal curto-circuito ajustável (A) (A) 500 2500 a 5000 530 3250 a 6500

Cabo 4): (2x) 95 a 120 mm^2 Barra 3): (1x) 40 x 10 mm

3VL67 ( VL 800 )

tripolar 2)

In Tipo

(A) tripolar 2)

800 *)^ 3VL67 80- AE

Sobrecarga **)^ Curto-circuito **)

ajustável ajustável

) Eletrônicos e seletivos com funções LSI

Corrente Corrente de nominal curto-circuito

ajustável ***)

(A) (A)

800 11 x In

) Função S ajustável em 1,5 a 10 x Ir e 0 a 500 ms

Cabo 4): (3x) 50 a 240 mm^2 Barra 3): (3x) 40 x 5 mm

3VL

tripolar

In

(A)

Sobreca

ajustáve

) Eletrôn

Corrente nominal

(A)

) Funçã

Cabo 4): (4x Barra 3): (2x

Para instalações elétricas

industriais

Tabela de escolha

1. Estão disponíveis tabelas de seletividade dos Disjuntores 3VL, 3WN, 3RV e 5SX, consulte-nos.

Fixação: Veja kit de parafusos em Acessórios.

Tipo

Pólos

Corrente nominal ( 50ºC ) (A)

Tensão nominal máxima (V)

Corrente máxima de interrupção IEC 947-2 - Icu 220/240 V (kA) 380/415 V 440 V 500 V NEMA 480 V

Para completar o tipo

Correntes nominais ajustáveis

Disparadores

Corrente de disparo de curto-circuito

Seção dos condutores

Dimensões (mm)

Posição de

montagem

Peso (kg)

*^ ) Ajuste de 0,4 a 1,0 x In

Fornecido sob consulta

*^ ) Ajuste de 0,4 a 1,0 x In

Fornecido sob consulta

3VL77 ( VL 1250 )

tripolar 2)

In Tipo

(A) tripolar 2)

1000 *)^ 3VL77 10- AE

1250 *)^ 3VL77 12- AE

Sobrecarga **)^ Curto-circuito **)

ajustável ajustável

) Eletrônicos e seletivos com funções LSI

Corrente Corrente de nominal curto-circuito

ajustável***)

(A) (A)

1000 11 x In 1250 11 x In

) Função S ajustável em 1,5 a 10 x Ir e 0 a 500 ms

Cabo 4): (4x) 50 a 240 mm^2 Barra 3): (2x) 50 x 10 mm

3VL87 ( VL 1600 )

tripolar 2)

In Tipo

(A) tripolar 2)

1600 *)^ 3VL87 16- AE

Sobrecarga **)^ Curto-circuito **)

ajustável ajustável

) Eletrônicos e seletivos com funções LSI

Corrente Corrente de nominal curto-circuito

ajustável***)

(A) (A)

1600 11 x In

) Função S ajustável em 1,5 a 10 x Ir e 0 a 500 ms

Barra: (2x) 60 x 10 mm

Curvas características de disparo

3VL37 / 3VL57 3VL17 / 3VL27 / 3VL37 / 3VL47 /3VL57 / 3VL673VL77 / 3VL87 ( com função LSI )

3VL17 3VL27 / 3VL

Acessórios

Disjuntor Bobina de desligamento à distância

Tensão Tipo

Bobina de mínima tensão

Tensão Tipo

Bloco de contatos de alarme

Contatos Tipo

3VL17 / 3VL

3VL37 / 3VL

3VL57 / 3VL

3VL77 / 3VL

110-127V

50-60Hz

208-277V 50-60Hz 110-127V 50-60Hz

208-277V 50-60Hz

3VL9 400-1SR

3VL9 400-1ST

3VL9 800-1SR

3VL9 800-1ST

110-127V

50-60Hz

220-250V 50-60Hz 110-127V 50-60Hz

220-250V 50-60Hz

3VL9 400-1UG

3VL9 400-1UH

3VL9 800-1UG

3VL9 800-1UH

1NA + NF

1NA +

(1NA +1NF) 1)

1NA +

(1NA +1NF) 1)

3VL9 400-2AG

3VL9 400-2AD

3VL9 800-2AE

1. Contatos auxiliares.

3VL57 / 3VL

3VL77 / 3VL

Disjuntor Extensor de manopla

3VL9 600-3HN 3VL9 800-3HN

3VL

3VL

3VL

3VL

3VL

3VL

Disjuntor Kit para montagem extraível Conexão frontal Conexão traseira 3VL9 200-4WA 3VL9 300-4WA 3VL9 400-4WA 3VL9 500-4WA 3VL9 600-4WA 3VL9 800-4WA

3VL9 200-4WC 3VL9 300-4WC 3VL9 400-4WC 3VL9 500-4WC 3VL9 600-4WC 3VL9 800-4WC

3VL

3VL

3VL

3VL

3VL

Disjuntor Bloco terminal para cabos 2)

3VL9 300-4TD 3VL9 400-4TD 3VL9 500-4TG 3VL9 600-4TG 3VL9 700-4TG

2. Jogo de três terminais de conexão.

3VL

3VL

3VL

3VL

3VL

Disjuntor Kit para montagem Plug-in Conexão frontal Conexão traseira 3VL9 100-4PA 3VL9 200-4PA 3VL9 300-4PA 3VL9 400-4PA 3VL9 500-4PA

3VL9 100-4PC 3VL9 200-4PC 3VL9 300-4PC 3VL9 400-4PC 3VL9 500-4PC

3VL17 / 3VL27 /3VL

3VL47 / 3VL

3VL

3VL77 / 3VL

Disjuntor Kit de parafusos para fixação do disjuntor

3VL9 300-8SA 3VL9 500-8SA 3VL9 600-8SA 3VL9 700-8SA

3VL17 / 3VL27 /3VL

3VL

3VL57 / 3VL

3VL77 / 3VL

Disjuntor Acionamento rotativo externo (porta do painel)

3VL9 300-3HF 3VL9 400-3HF 3VL9 600-3HF 3VL9 800-3HF

Disjuntor Bloco de contatos auxiliares

Contatos Tipo

3VL17 / 3VL

3VL37 / 3VL

3VL57 / 3VL

3VL77 / 3VL

1NA + 1NF

2NA + 2NF

3VL9 400-2AB

3VL9 800-2AC

3VL17 / 3VL

3VL37 / 3VL

3VL57 / 3VL

3VL77 / 3VL

3VL17 / 3VL

3VL37 / 3VL

3VL17 / 3VL

3VL37 / 3VL

3VL57 / 3VL

3VL77 / 3VL

2 HS

4 HS

2 AS

2 HS + 1 AS

HS Contato auxiliar 1 NA ou 1 NF AS Contato de alarme 1 NA ou 1 NF

Bobina de desligamento à distância U< Bobina de mínima tensão

Lado esquerdo

Lado esquerdo direirodireito

ou U< ou 2 HS

ou U< ou 4 HS

ou U< ou 2 AS

ou U< ou 2 HS + 1 AS

3VL17 / 3VL27 /3VL

3VL

3VL57 / 3VL

3VL77 / 3VL

Disjuntor Acionamento motorizado 110-127V / 50-60Hz 220-250V / 50-60Hz 3VL9 300-3MQ 3VL9 400-3MQ 3VL9 600-3MQ 3VL9 800-3MQ

3VL9 300-3MN 3VL9 400-3MN 3VL9 600-3MN 3VL9 800-3MN

Aplicação dos blocos de contatos auxiliares e alarme, e bobina de desligamento à distância e mínima tensão
