automação industrial
Tipologia: Notas de estudo
1 / 17
Esta página não é visível na pré-visualização
Não perca as partes importantes!

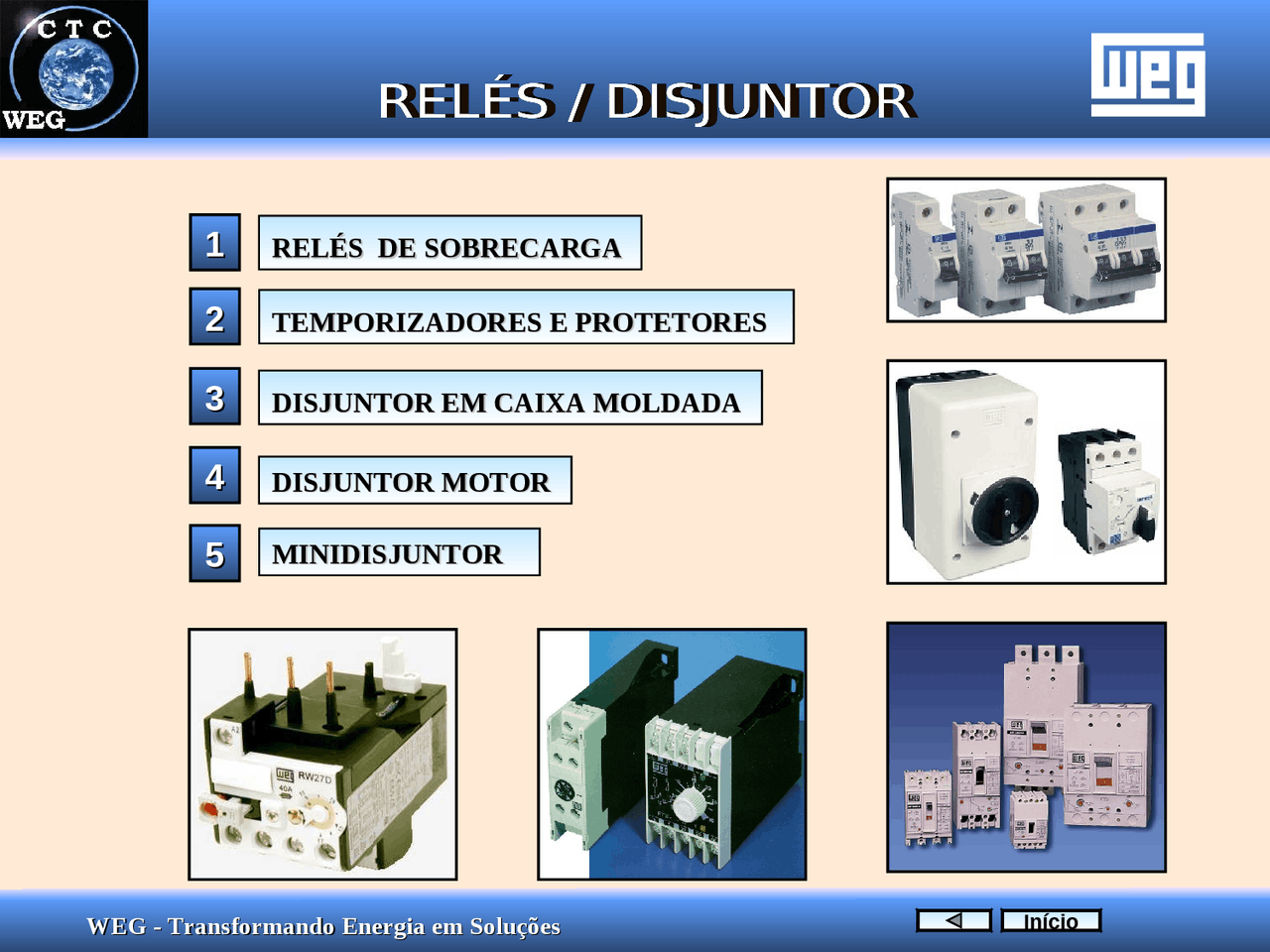

RELÉS DE SOBRECARGA RELÉS DE SOBRECARGA
Início
MINIDISJUNTOR MINIDISJUNTOR
DEFINIÇÃO DEFINIÇÃO
Principal
CONSTRUÇÃO E OPERAÇÃO CONSTRUÇÃO E OPERAÇÃO
Relé^ 1-11-
(compensação de temperatura);
PRINCÍPIO DE FUNCIONAMENTO PRINCÍPIO DE FUNCIONAMENTO
Lâmina bimetálica Deflexão da lâmina
quando aquecida
Relé^ 1-11-
2 contatos auxiliares : 1NA + 1NF;
Compensação da temperatura ambiente entre -20ºC e +60ºC;
Sensibilidade à falta de fase;
Base para montagem individual (RW 27D, 67D e 117.1D);
Montagem direta aos minicontatores CW 07 e CWM 09 e aos contatores CWM 9 a 105;
Bornes de repetição para as conexões dos terminais A2 e 14/22 dos minicontatores
CARACTERÍSTICAS CARACTERÍSTICAS
Linhas 1-31-
Terminais:
RW 17D e 27D;
Parafusos “Posidrive” imperdíveis;
Com guia para cabos;
Grau de proteção IP20;
Terminais com Grampo:
RW 67D e RW 117D;
Conexões 100% seguras.
CARACTERÍSTICAS CARACTERÍSTICAS
Linhas^ 2-32-
Da função de cada terminal;
Da localização de cada terminal com relação a outros terminais;
Outras aplicações
IDENTIFICAÇÃO DE TERMINAIS DE RELÉS SEGUNDO A IEC 947-4IDENTIFICAÇÃO DE TERMINAIS DE RELÉS SEGUNDO A IEC 947-
Fornecer infomações a respeito:
Relé^ 1-51-
TERMINAIS DE RELÉS DE SOBRECARGA:TERMINAIS DE RELÉS DE SOBRECARGA:
Devem ser identificados por números unitários e por um sistema alfanumérico.
1L1 2T
3L2 4T
5L3 6T
Onde:
1L1, 3L2 e 5L3 - Voltam-se para a rede (fonte);
2T1, 4T2 e 6T3 - Voltam-se para a carga.
Relé^ 2-52-
TERMINAIS DOS CIRCUITOS AUXILIARES DE RELÉS TERMINAIS DOS CIRCUITOS AUXILIARES DE RELÉS
98
96
95
Duplo contato
(1NA+1NF)
97
Relé^ 4-54-
DENOMINAÇÃO “ D ” NOS RELÉS DE SOBRECARGA WEG DENOMINAÇÃO “ D ” NOS RELÉS DE SOBRECARGA WEG
Indica Duplo Contato;
Os contatos auxiliares obedecem a seqüência, dependendo da construção
mecânica do relé;
A numeração de seqüência e de função obedecem a norma.
Relé^ 5-55-
TEMPORIZADORES TEMPORIZADORES
Tensões (-15/+10%): 110/220Vca e 24Vcc.
Freqüência: 50/60 Hz.
Temperatura ambiente: 0 a 50ºC.
Escalas:
RTW.02E: 5/15/30/60s
RTW.03: 25s.
Número de contatos de saída (reversor): 1 ou 2 (RTW.02E) e 2 (RTW.03).
Capacidade máxima dos contatos de saída: 5A.
RTW.02E: Para chaves de partida compensadora, estrela série-paralela, etc;
RTW.03: utilização em chaves de partida estrela-triângulo.
Principal^ 2-32-
Tensão de alimentação (-15/+10%):
RFW/RSW: 440/380/220Vca;
RFW N: 380/220Vca;
RPW PTC: 220/110Vca ou 24Vcc.
Freqüência: 50/60 Hz;
Temperatura ambiente: 0 a 50°C;
Capacidade máxima dos contatos de saída (1 contato reversor): 5A;
PROTETORES PROTETORES
RFW: falta de fase;
RFW N: falta de fase com neutro;
RSW: relé seqüência de fases;
RPW PTC: relé de proteção térmica de motores industriais.
Principal^ 3-33-
