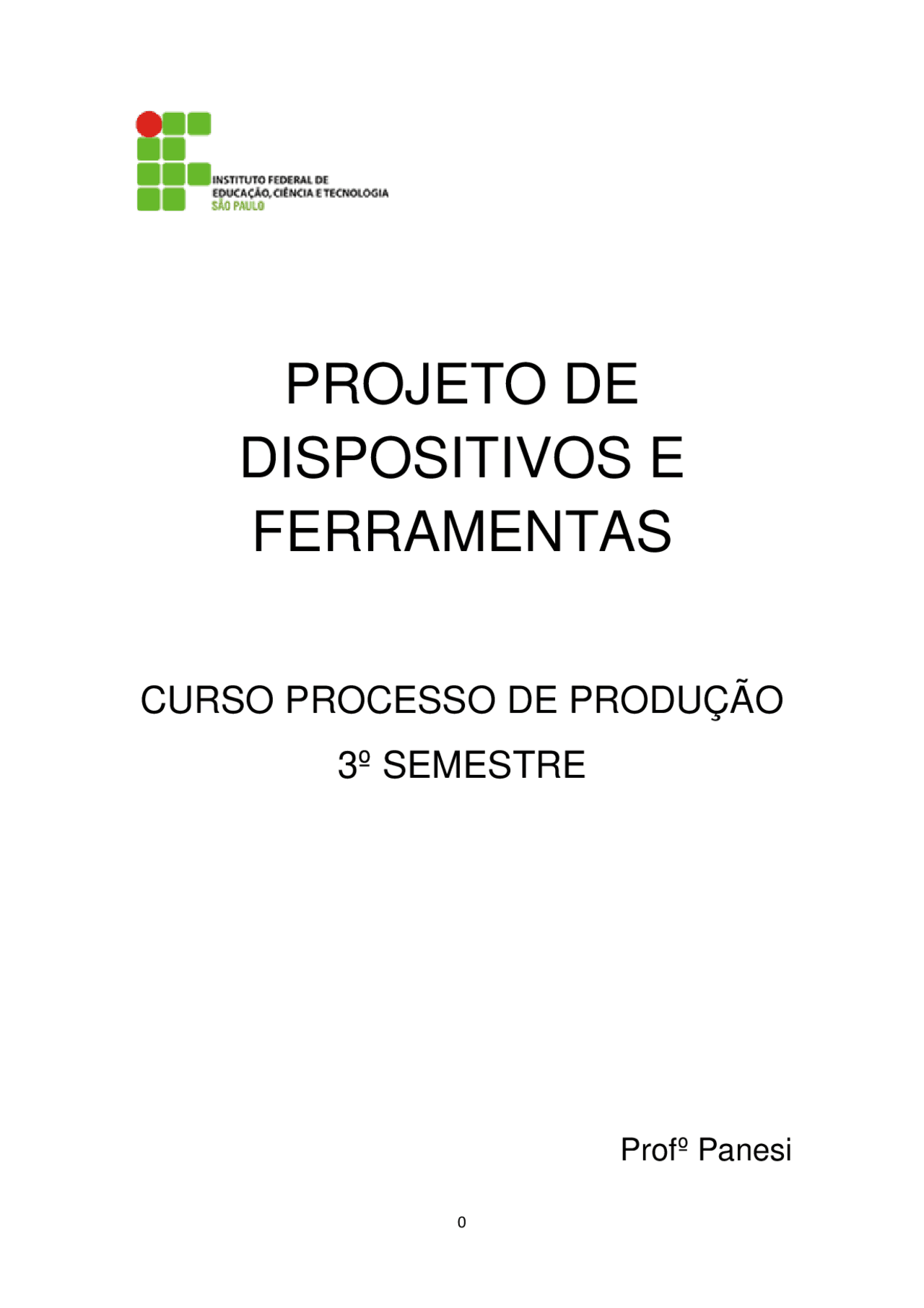

PROJETO DE
DISPOSITIVOS E
FERRAMENTAS
CURSO PROCESSO DE PRODUÇÃO
3º SEMESTRE
Profº Panesi
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20

Pré-visualização parcial do texto

Baixe Manual de Processamento de Chapa de Aço: Corte e Punçãoamento e outras Manuais, Projetos, Pesquisas em PDF para Prototipagem e Ferramentas, somente na Docsity!

PROJETO DE

DISPOSITIVOS E

FERRAMENTAS

CURSO PROCESSO DE PRODUÇÃO

3º SEMESTRE

Profº Panesi

AULA 1

CONFORMAÇÃO MECÂNICA POR ESTAMPAGEM

Estampagem é o processo de fabricação que transforma chapas metálicas planas em objetos com forma geométrica própria e definida. Os processos de estampagem se dividem em:

Corte

Corte e furo progressivo

Etapa 1: furo

Repuxo

Normalmente as operações de corte e dobra são feitas a frio e repuxo é feita a quente. O processo é realizado por meio de máquinas denominadas de prensas.

CHAPAS

As chapas são os materiais destinados a obterem o produto final a produzir. No mercado são encontradas de acordo com a tabela 1.

Tabela 1. Chapa de aço carbono

Durante o processo, o material é cortado de acordo com as medidas das peças a serem estampadas, a que se dá o nome de tira. Quando cortamos numa tira de material as formas de que necessitamos, a parte útil obtida recebe o nome de peça. O restante de material que sobra chama-se retalho , como na figura a seguir.

Conjunto Superior

O conjunto superior é a parte móvel do estampo. É fixada à máquina, realiza movimentos de “sobe-desce” e apresenta os seguintes componentes: espiga, placa superior, placa de choque, placa porta-punções , punções e faca de avanço.

Espiga é uma peça geralmente cilíndrica de aço 1020 a 1045 que, introduzida e presa no alojamento do cabeçote da prensa, sustenta o conjunto superior.

um projeto simples pode seguir as mesmas dimensões da matriz, observe a figura a seguir.

Os principais parâmetros a serem considerados nas operações de corte e furações por estampagem são:  Forças envolvidas na operação de corte  Aproveitamento máximo da chapa (layout de tira)  Folgas entre punção (macho) e matriz  Dimensionamento da matriz

FORÇA DE CORTE (FC)

A força de corte depende basicamente do material que se vai cortar, das dimensões do corte e da espessura da chapa e pode ser determinada através da seguinte expressão:

FC = Pe. e.  admcisal

Onde: Pe = perímetro de corte; e = espessura da chapa; admcisal = tensão admissível de cisalhamento do material da chapa(ver tab. 2)

A força de corte é o que define praticamente a capacidade da prensa a ser utilizada, nesse caso é recomendável acrescentar 15% a mais no valor da força de corte encontrada no cálculo. As capacidades em tonelagem das prensas excêntricas obedecem a um padrão de produção e as mais comuns são: 3-5-8- 12-18-25-30-40-50-60-80-100-120-160-200.

Tabela 2. Valores de tensão admissível a cisalhamento para aços carbono Aços com teores em%C

0,10 0,15 0,20 0,30 0,40 0,50 0,60 0,70 0,80 1,

admcisal (kg/mm^2 )

25 a 32

28 a 35

32 a 40

36 a 48

45 a 55

48 a 58

55 a 70

60 a 85

72 a 90

80 a 100

COMO DIMINUIR A FORÇA DE CORTE (FC)

Há algumas vantagens em diminuir a força de corte no momento da atuação dos punções como, por exemplo, a diminuição das dimensões de alguns componentes do estampo como também a seleção de uma prensa de capacidade menor. Um dos métodos mais utilizados é inclinar o fio de corte do punção em 1mm como indica a figura abaixo.

O cálculo nesse caso fica

Fcdiminuido = Fc

LAYOUT DE TIRA

O estudo econômico, também chamado de layout de tira, é o estudo que proporciona o aproveitamento máximo da chapa ou, em outras palavras, a obtenção da maior quantidade de peças em uma mesma chapa. Este estudo visa encontrar a melhor distribuição das peças na chapa bem como calcular as distâncias ótimas entre as várias peças. As distâncias mínimas necessárias para um corte eficiente e correto são apresentadas na tabela 3 e da Figura abaixo.

Tabela 3. Estudo da tira

Consideremos a peça com área S mostrada na Figura abaixo a ser produzida a partir de uma tira de comprimento L e largura LT

2ª disposição

Determinação da largura da tira LT: LT = Y + 2B + D

Determinação do passo P: P = X + Z + 2C

O número de peças n para cada situação será:

L corresponde ao comprimento da chapa original 2m x1m O rendimento  para cada situação é:

O passo P calculado nos exemplos anteriores serve para confeccionar a faca de avanço de largura D para estampos progressivos como indicado na figura do estampo superior. É o avanço que faz a tira de chapa se deslocar em cada golpe da prensa, isto é, em cada peça ou grupo de peças cortadas.

FOLGA ENTRE PUNÇÃO E MATRIZ

É de bom senso deixarmos uma certa folga entre o punção e a matriz para obtermos um produto de qualidade e melhor aproveitamento do material. Normalmente a peça cortada terá as dimensões da matriz e o furo deixado no

material tem as dimensões do punção e dependerá exclusivamente da espessura e tipo do material. De acordo com o tipo de material teremos as seguintes relações:

Para aço doce e latão: F = e/ Para aço meio duro: F = e/ Para aço duro: F = e/

Exemplo: Deseja-se cortar discos com diâmetro de 50mm com uma chapa com 3mm de espessura feita de aço meio duro. Qual seria o diâmetro do punção e matriz nesse caso?

Para aço meio duro: F = e/ F= 3/16 = 0, Diâmetro do punção: 50 – 0,18 = 49,82mm Diâmetro da matriz ficará com o nominal de 50mm

PLACA SUPERIOR

Placa superior é uma placa de aço 1020 a 1045 que tem por finalidade fixar a espiga e unir, por meio de parafusos, a placa de choque e a placa porta- punção.

Adotar como espessura mínima de 0,8 da espessura da matriz

PLACA DE CHOQUE

É uma placa de aço 1060 a 1070, temperada e retificada, que tem a função de receber choques produzidos pelas cabeças dos punções no momento em que eles furam ou cortam a chapa, evitando sua penetração na placa superior. A espessura da placa de choque não pode ser menor que cinco milímetros e varia conforme o material a ser cortado.

PLACA PORTA PUNÇÕES

É uma placa de aço 1020 a 1045 situada logo abaixo da placa de choque ou da placa superior. É fixada por parafusos e tem como função sustentar punções, cortadores, cunhas e pode ter as mesmas dimensões da matriz.

Adotar como espessura a mesma da placa superior

PUNÇÃO

Punção é uma peça de aço com elevado teor de carbono (aço rápido) temperada e revenida, que faz o corte quando é introduzido nas cavidades da placa-matriz, dando forma ao produto. A figura abaixo apresenta os diversos formatos de punções.
