LEGENDA;

RT1 – RELE DE TEMPO H8 SERVE SOMENTE PARA PARTIDA DO CAMANDO

RT2 – RELE DE TEMPO H480 SERVE PARA O COMPRESSOR NÃO FICAR

CICLANDO

RL1 – RELE TERMICO DO COMPRESSOR

RL2 – RELE TERMICO DO MOTO VENTILADOR

FLU – FLUXOSTATO SERVE PARA NÃO DEIXAR A MAQUINA TRABALHAR SEM

A AGUA

VAL – VALVULA SOLENOIDE SERVE PARA LIBERAR A PASSAGEM DO FLUIDO

QUANDO O COMPRESSOR ENTRA EM OPERAÇÃO

PSA – PRESSOSTATO DE ALTA PRESSÃO

PSB – PRESSOSTATO DE BAIXA PRESSÃO

K1 – CONTATOR DE ACIONAMENTO DO COMPRESSOR

K2 – CONTATOR DE ACIONAMENTO DO MOTO VENTILADOR

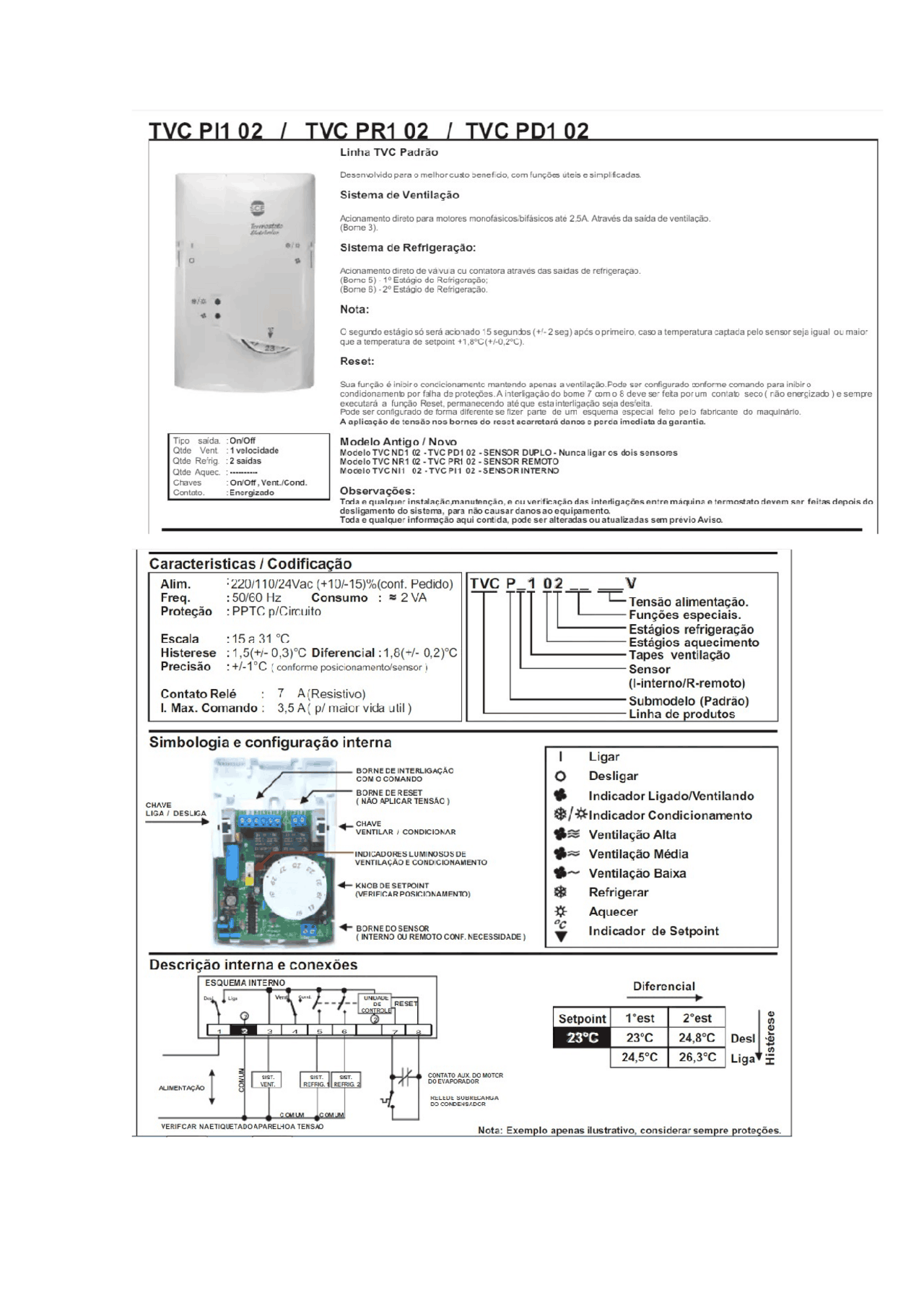

TERMOSTATO – CONTROLADOR DE TEMPERATURA, TERMINAL 1 RECEBE A

FASE, TERMINAL 2 RECEBE O NEUTRO, TERMINAL 3 ALIMENTA O COMANDO

PARA LIGAR O MOTO VENTILADOR, TERMINAL 5 ALIMENTA O COMANDO

PARA LIGAR A REFRIGERAÇÃO E ACIONADO CONFORME TEMPERATURA

AJUSTADA.

OBSERVAÇÕES:

TERMOSTATO TEM A FUNÇÃO DE LIGAR E DESLIGAR O COMANDO DE

VENTILAÇÃO E CONTROLAR A TEMPERATURA DO AMBIENTE CONFORME

AJUSTE.

PRESSOSTATO DE ALTA PRESSÃO TEM A FUNÇÃO DE DESARMA O COMANDO

DESLIGANDO O COMPRESSOR PARA NÃO OCORRER UMA SOBRE PRESSÃO.

PRESSOSTATO DE BAIXA TEM A FUNÇÃO DE DESARMAR O COMANDO E O

COMPRESSOR PARA NÃO TRABALHAR COM UMA PRESSÃO MUITO BAIXAR.

Troca de calor ideal do condensador de 5° a 8° c, menor que 5° grau pode indicar sujeira no condensador, maior que 8° grau pode indicar excesso de fluido. Pressão máxima de trabalho do condensador 369 PSI Temperatura da torre de resfriamento 26°c, chega na máquina por volta de 29° c e sai a 35°c Bomba de agua condensada da cobertura serve para pressurizar os selfs da cobertura torre A e B. Bomba de agua condensada do mezanino serve para pressurizar os selfs do mezanino e subsolos torre A e B. Ajustar pressostato de alta para 350 PSI
