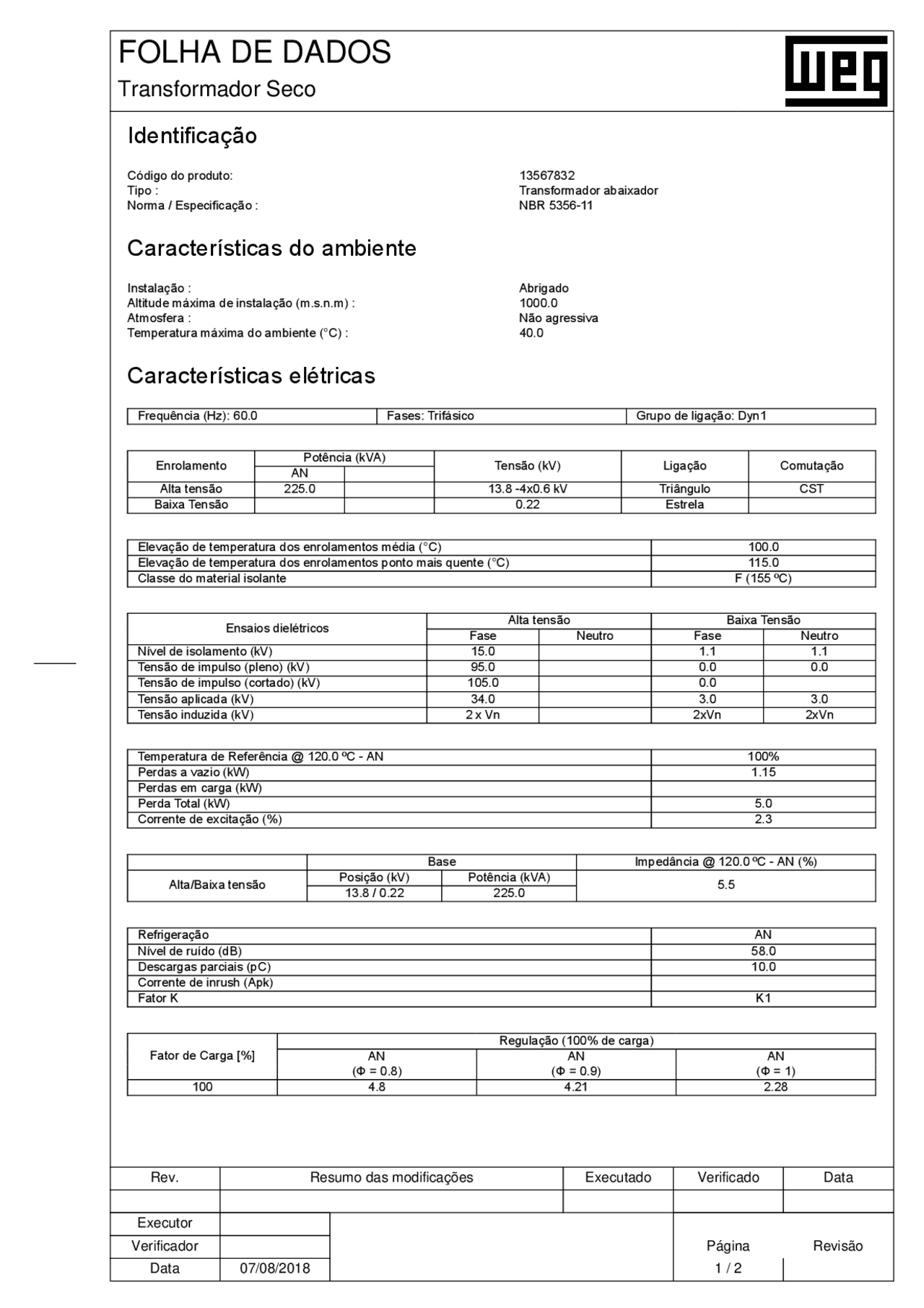

FOLHA DE DADOS
Transformador Seco
____
Rev. Resumo das modificações Executado Verificado Data
Executor
Verificador Página Revisão
Data 07/08/2018 1 / 2
Identificação
Código do produto: 13567832
Tipo : Transformador abaixador
Norma / Especificação : NBR 5356-11
Características do ambiente
Instalação : Abrigado
Altitude máxima de instalação (m.s.n.m) : 1000.0
Atmosfera : Não agressiva
Temperatura máxima do ambiente (°C) : 40.0
Características elétricas
Frequência (Hz): 60.0 Fases: Trifásico Grupo de ligação: Dyn1
Potência (kVA)
Enrolamento AN Tensão (kV) Ligação Comutação
Alta tensão 225.0 13.8 -4x0.6 kV Triângulo CST
Baixa Tensão 0.22 Estrela
Elevação de temperatura dos enrolamentos média (°C) 100.0
Elevação de temperatura dos enrolamentos ponto mais quente (°C) 115.0
Classe do material isolante F (155 ºC)
Alta tensão Baixa Tensão
Ensaios dielétricos Fase Neutro Fase Neutro
Nível de isolamento (kV) 15.0 1.1 1.1
Tensão de impulso (pleno) (kV) 95.0 0.0 0.0
Tensão de impulso (cortado) (kV) 105.0 0.0
Tensão aplicada (kV) 34.0 3.0 3.0
Tensão induzida (kV) 2 x Vn 2xVn 2xVn
Temperatura de Referência @ 120.0 ºC - AN 100%
Perdas a vazio (kW) 1.15
Perdas em carga (kW)
Perda Total (kW) 5.0
Corrente de excitação (%) 2.3
Base Impedância @ 120.0 ºC - AN (%)
Posição (kV) Potência (kVA)
Alta/Baixa tensão 13.8 / 0.22 225.0 5.5
Refrigeração AN
Nível de ruído (dB) 58.0
Descargas parciais (pC) 10.0
Corrente de inrush (Apk)
Fator K K1
Regulação (100% de carga)
AN AN AN
Fator de Carga [%]
(Φ = 0.8) (Φ = 0.9) (Φ = 1)
100 4.8 4.21 2.28
