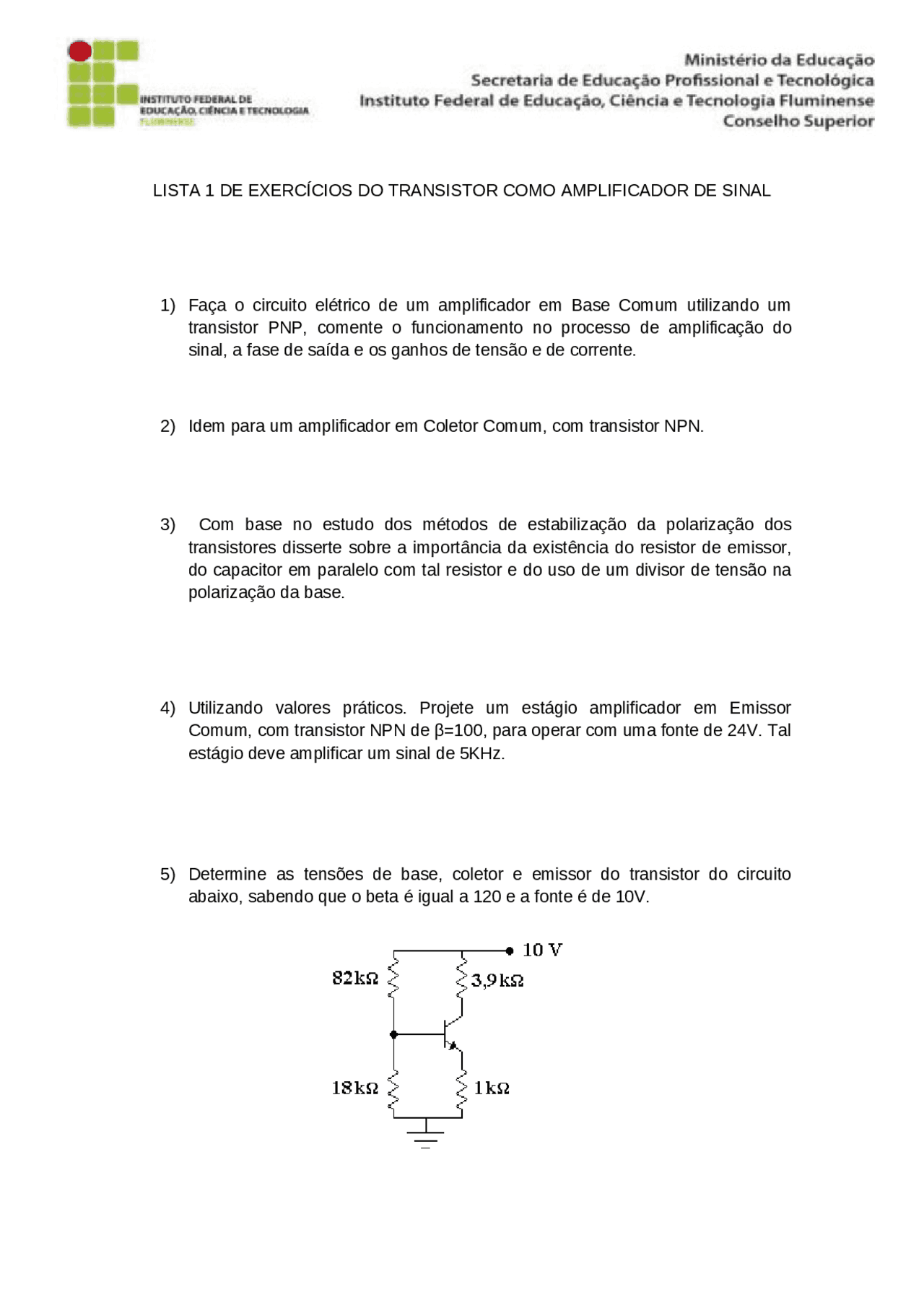

LISTA 1 DE EXERCÍCIOS DO TRANSISTOR COMO AMPLIFICADOR DE SINAL
1) Faça o circuito elétrico de um amplificador em Base Comum utilizando um
transistor PNP, comente o funcionamento no processo de amplificação do
sinal, a fase de saída e os ganhos de tensão e de corrente.
2) Idem para um amplificador em Coletor Comum, com transistor NPN.
3) Com base no estudo dos métodos de estabilização da polarização dos
transistores disserte sobre a importância da existência do resistor de emissor,
do capacitor em paralelo com tal resistor e do uso de um divisor de tensão na
polarização da base.
4) Utilizando valores práticos. Projete um estágio amplificador em Emissor
Comum, com transistor NPN de β=100, para operar com uma fonte de 24V. Tal
estágio deve amplificar um sinal de 5KHz.
5) Determine as tensões de base, coletor e emissor do transistor do circuito
abaixo, sabendo que o beta é igual a 120 e a fonte é de 10V.
