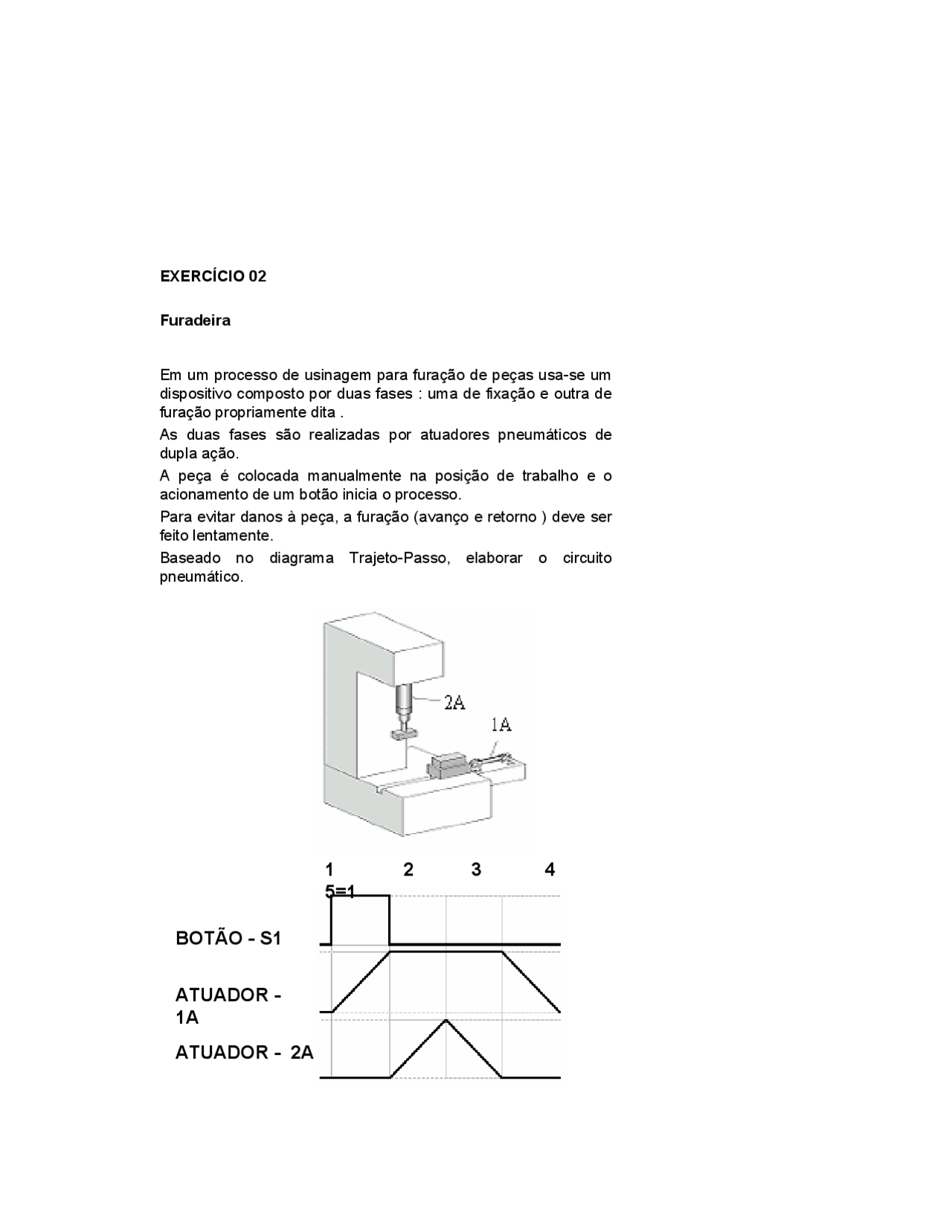

EXERCÍCIO 02
Furadeira
Em um processo de usinagem para furação de peças usa-se um
dispositivo composto por duas fases : uma de fixação e outra de
furação propriamente dita .
As duas fases são realizadas por atuadores pneumáticos de
dupla ação.
A peça é colocada manualmente na posição de trabalho e o
acionamento de um botão inicia o processo.
Para evitar danos à peça, a furação (avanço e retorno ) deve ser
feito lentamente.
Baseado no diagrama Trajeto-Passo, elaborar o circuito
pneumático.
BOTÃO - S1
ATUADOR -
1A
ATUADOR - 2A
1 2 3 4
5=1
