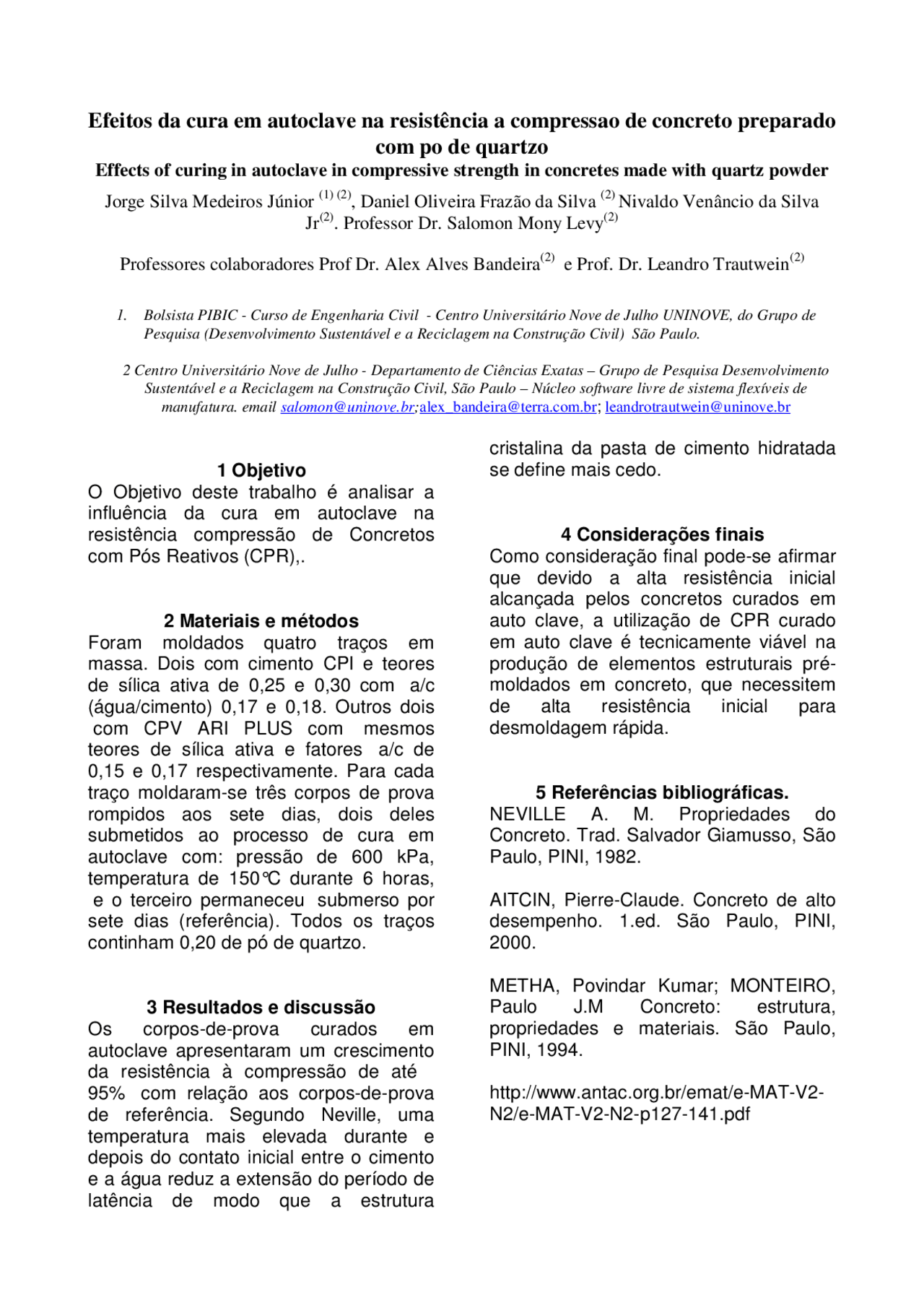

Efeitos da cura em autoclave na resistência a compressao de concreto preparado
com po de quartzo
Effects of curing in autoclave in compressive strength in concretes made with quartz powder
Jorge Silva Medeiros Júnior
(1) (2)
, Daniel Oliveira Frazão da Silva
(2)
Nivaldo Venâncio da Silva
Jr
(2)
. Professor Dr. Salomon Mony Levy
(2)
Professores colaboradores Prof Dr. Alex Alves Bandeira
(2)
e Prof. Dr. Leandro Trautwein
(2)
1. Bolsista PIBIC - Curso de Engenharia Civil - Centro Universitário Nove de Julho UNINOVE, do Grupo de
Pesquisa (Desenvolvimento Sustentável e a Reciclagem na Construção Civil) São Paulo.
2 Centro Universitário Nove de Julho - Departamento de Ciências Exatas – Grupo de Pesquisa Desenvolvimento
Sustentável e a Reciclagem na Construção Civil, São Paulo – Núcleo software livre de sistema flexíveis de
1 Objetivo
O Objetivo deste trabalho é analisar a
influência da cura em autoclave na
resistência compressão de Concretos
com Pós Reativos (CPR),.
2 Materiais e métodos
Foram moldados quatro traços em
massa. Dois com cimento CPI e teores
de sílica ativa de 0,25 e 0,30 com a/c
(água/cimento) 0,17 e 0,18. Outros dois
com CPV ARI PLUS com mesmos
teores de sílica ativa e fatores a/c de
0,15 e 0,17 respectivamente. Para cada
traço moldaram-se três corpos de prova
rompidos aos sete dias, dois deles
submetidos ao processo de cura em
autoclave com: pressão de 600 kPa,
temperatura de 150°C durante 6 horas,
e o terceiro permaneceu submerso por
sete dias (referência). Todos os traços
continham 0,20 de pó de quartzo.
3 Resultados e discussão
Os corpos-de-prova curados em
autoclave apresentaram um crescimento
da resistência à compressão de até
95% com relação aos corpos-de-prova
de referência. Segundo Neville, uma
temperatura mais elevada durante e
depois do contato inicial entre o cimento
e a água reduz a extensão do período de
latência de modo que a estrutura
cristalina da pasta de cimento hidratada
se define mais cedo.
4 Considerações finais
Como consideração final pode-se afirmar
que devido a alta resistência inicial
alcançada pelos concretos curados em
auto clave, a utilização de CPR curado
em auto clave é tecnicamente viável na
produção de elementos estruturais pré-
moldados em concreto, que necessitem
de alta resistência inicial para
desmoldagem rápida.
5 Referências bibliográficas.
NEVILLE A. M. Propriedades do
Concreto. Trad. Salvador Giamusso, São
Paulo, PINI, 1982.
AITCIN, Pierre-Claude. Concreto de alto
desempenho. 1.ed. São Paulo, PINI,
2000.
METHA, Povindar Kumar; MONTEIRO,
Paulo J.M Concreto: estrutura,
propriedades e materiais. São Paulo,
PINI, 1994.
http://www.antac.org.br/emat/e-MAT-V2-
N2/e-MAT-V2-N2-p127-141.pdf
