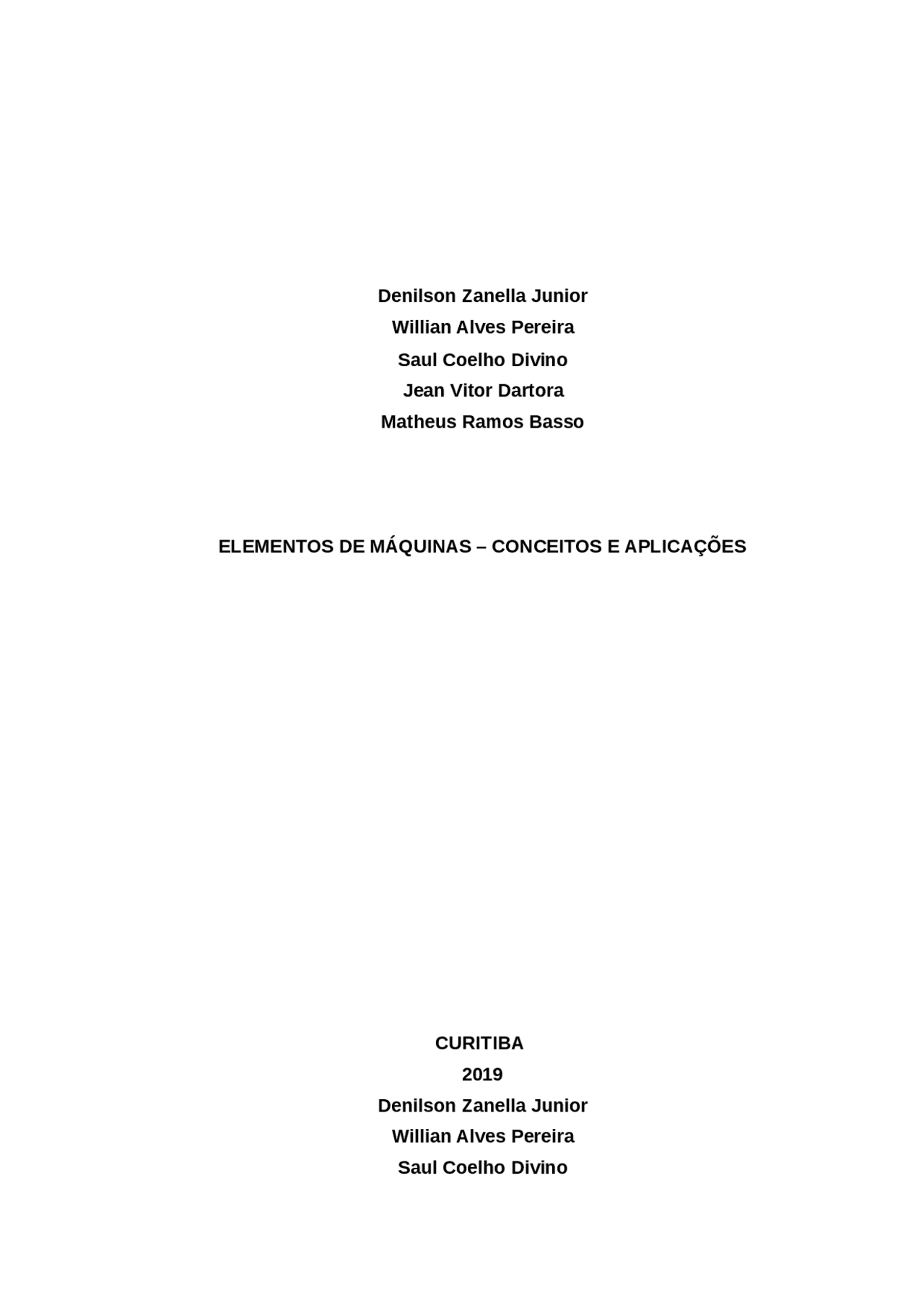

Denilson Zanella Junior
Willian Alves Pereira
Saul Coelho Divino
Jean Vitor Dartora
Matheus Ramos Basso
ELEMENTOS DE MÁQUINAS – CONCEITOS E APLICAÇÕES
CURITIBA
2019
Denilson Zanella Junior
Willian Alves Pereira
Saul Coelho Divino
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Elementos de Máquinas: Conceitos e Aplicações - Guia de Estudo para Mecatrônica, Exercícios de Matérias técnicas
resumo sobre elementos de maquinas técnico
Tipologia: Exercícios
2019
1 / 8
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Elementos de Máquinas: Conceitos e Aplicações - Guia de Estudo para Mecatrônica e outras Exercícios em PDF para Matérias técnicas, somente na Docsity!
Denilson Zanella Junior Willian Alves Pereira Saul Coelho Divino Jean Vitor Dartora Matheus Ramos Basso
ELEMENTOS DE MÁQUINAS – CONCEITOS E APLICAÇÕES
CURITIBA
Denilson Zanella Junior Willian Alves Pereira Saul Coelho Divino
Jean Vitor Dartora Matheus Ramos Basso
ELEMENTOS DE MÁQUINAS – CONCEITOS E APLICAÇÕES
Trabalho apresentado à disciplina de Fundamentos da Tecnologia Mecânica, do curso Técnico de Mecatrônica do Senai CIC.
Orientador: Prof.º Dhiego Bertoni
CURITIBA
SUMÁRIO
1 ELEMENTOS DE MÁQUINAS – CONCEITO E APLICAÇÕES XX
Parafuso são elementos de fixação, cuja sua função é a montagem de peças a serem unidas.
Figura 1 – Roscas Fonte: FOXLUX – PARTES E TIPOS DE PARAFUSOS
Existem diferentes tipos de parafusos e para sua aplicação correta é necessário conhece-los:
As principais aplicações para os parafusos mais utilizados são:
- Parafusos sextavados, é utilizado em veículos, máquinas, equipamentos e móveis de aço
- Parafusos auto-brocante, é usado para fixação de telhas, paredes drywall, estruturas metálicas e madeiras com aço e alumínio.
- Parafusos fenda e Philips são utilizados em brinquedos, refrigerações, eletrônicos, eletrodomésticos e componentes plásticos industriais.
- (^) Parafuso allen, são usados em locais com pouco espaço de manuseio, como motores, maquinários internos e outras peças.
1.2 – PORCAS
Juntamente com os parafusos, as porcas são utilizadas na união de peças.
Figura 2 – Roscas Fonte: ESSEL CURSOS – PORCAS
Existem diferentes tipos de porcas e para sua aplicação correta é necessário conhece-las:
As principais aplicações para as porcas mais utilizadas são:
- Porca sextavada, quadrada tem usos diversos, em automóveis, residências e indústrias.
- (^) Porcas borboletas são utilizadas quando a montagem e desmontagem das peças são realizadas com frequência.
- Porcas cegas são usadas para deixas as peças unidas com melhor aspecto.
- Porcas Parlok, possuem nylon interno, ajudando no travamento da porca no parafuso.
- Porcas rápidas são utilizadas para montagem em lugares de difícil acesso.
1.3 – Arruela
As arruelas têm a função de distribuir as forças de aperto entre a porca, o parafuso, e as partes montadas.
Figura 3 – Arruela Fonte: GERALFIX – ARRUELAS
Existem diferentes tipos de arruelas e para sua aplicação correta é necessário conhece-las:
As principais aplicações para as arruelas mais utilizadas são:
- Arruela lisa é utilizada em elementos de máquinas que sofrem pequenas vibrações
- Arruela de pressão, é utilizada em equipamentos que sofrem variação de temperatura, é submetida às grandes vibrações e esforços.
- Arruela serrilhada e dentada é usada em eletrodomésticos, painéis automotivos, sujeitas a grandes vibrações, mas com pequenos esforços.
- Arruela com travamento com orelha, utiliza-se esta arruela dobrando-se a orelha sobre um canto vivo da peça, a fim da porca não rodar.
1.4 – REBITES
Rebites são fabricados em aço, alumínio, cobre ou latão. Unem rigidamente peças ou chapas, principalmente em estruturas metálicas de reservatórios, caldeiras, máquinas, navios, entre outros.
- (^) Engrenagens cilíndricas com dentes helicoidais são aplicadas quando a necessidade de redução que não se tenha espaço axial e não façam ruídos.
- Engrenagem cônica com dentes retos tem como objetivo fazer a transmissão do movimento rotatório entre um eixo.
- Engrenagem cônica com dentes helicoidais está muito presente na indústria, e sua principal aplicação é em máquinas que necessitam de transmissão de torque.
1.6 – POLIA
As polias são peças cilíndricas, movidas pela rotação do eixo do motor pelas correias. A polia é usada juntamente com as correias para a transmissão de energia mecânica.
Figura 6 – POLIAS Fonte: IAST – DESENHO TÉCNICO MECÂNICO I
Existem diferentes tipos de engrenagens e para sua aplicação correta é necessário conhece-las:
As principais aplicações para as polias mais utilizados são:
- Polias de aro plano, a superfície delas pode ser plana ou abaulada, onde a plana conserva melhor a correia e a abaulada guia melhor a correia, mais com a consequência de maior desgaste da mesma. Polias planas podem ser usadas em alternadores automotivos, por exemplo.
- Polias trapezoidais, recém esse nome por conta da superfície onde a correia se assenta apresenta formato de trapézio, essas polias são providas de canais e são dimensionadas de acordo com a correia a ser utilizada, elas podem ser usadas em motores que irão movimentar mais de uma corria.
1.7 – CORREIAS
Correia é um elemento da maquina, que sendo movimentada por uma polia motriz, transmite força e velocidade a polia movida ou é utilizada transportar mercadorias, sendo um dos sistemas mais eficiente já inventado.
Figura 7 – CORREIAS Fonte: UNIUBE – SISTEMAS MECÂNICOS
Existem diferentes tipos de correias e para sua aplicação correta é necessário conhece-las:
As principais aplicações para as correias mais utilizados são:
- Correias em V são muito utilizadas nas indústrias em motores o formato desse tipo de correia transversal, evita que a correia deslize.
- Correias planas, esse tipo de correias são usadas para transmitir energia a partir de um eixo a outro são largamente utilizadas em indústrias têxteis no acionamento tangencial e indústrias gráficas para a condução de empacotamento tipo cartuchos.
- Correias dentadas, Esses tipos de Correias de transmissão utilizam os dentes para transmissão de energia, ao contrário do atrito. Esta configuração resulta em ausência de deslizamento e, portanto, a condução e os eixos acionados permanecem sempre sincronizados, e elas são bastante utilizadas em motores de carros.
- Correias Sincronizadoras com Revestimento, essas Correias de transmissão foram desenvolvidas especialmente para o setor de embalagem e são fabricadas em neoprene. O revestimento superior é de borracha natural, proporcionando maior resistência à abrasão.
