Etep faculdades

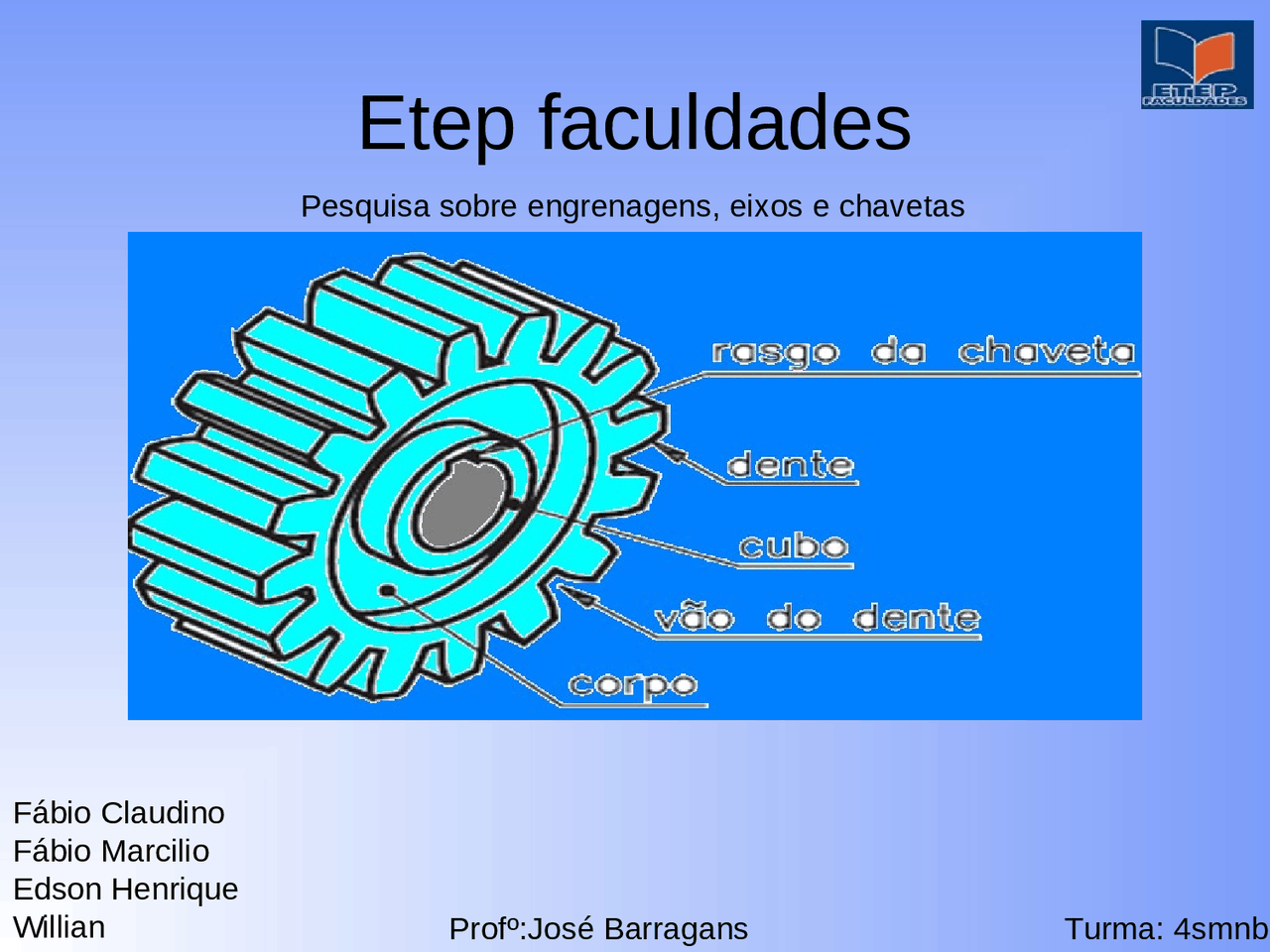

Pesquisa sobre engrenagens, eixos e chavetas Fábio Claudino Fábio Marcilio Edson Henrique Willian (^) Profº:José Barragans Turma: 4smnb
Engrenagens
- (^) As engrenagens, também chamadas rodas dentadas, são
elementos básicos na transmissão de potência, força e movimento
entre árvores (eixos).
Engrenagens Cilíndricas
Cilíndrica de dentes retos: Os dentes são dispostos paralelamente entre si e em relação ao eixo. É o tipo mais comum de engrenagem e o de mais baixo custo. É usada em transmissão que requer mudança de posição das engrenagens em serviço. Cilíndrica de dentes helicoidais: Os dentes são dispostos transversalmente em forma de hélice em relação ao eixo. É usada em transmissão fixa de rotações elevadas por ser Silenciosa.
Engrenagens Cônicas
Cônica de dentes retos : É empregada quando as árvores se cruzam; o ângulo de interseção é geralmente 90º, podendo ser menor ou maior. Cônica de dentes helicoidais : Empregada quando o par de rodas cônicas deve transmitir grandes potências e girar suavemente, pois com este formato de dentes consegue-se o engrenamento simultâneo de dois dentes.
Cremalheira: Movimento linear
Cremalheira: Transforma movimento circular em movimento linear.Usado em portões, barramentos de máquinas e outros.
Eixos
- (^) Eixo é um elemento que transmite rotação de um motor para outros
elementos:Rodas de carro,engrenagens,polias e outros.
Tipos de eixos
- (^) Eixos roscados : Possuem tanto furos,como rebaixos roscados e servem também como elemento prolongador.
- Eixos ranhurados : Possuem ranhuras longitudinais que engrenarão a outros elementos.
- (^) Eixo estriado : Possuem estrias: Garantem boa concentricidade e boa fixação.
Chavetas
Normalmente, em aço carbono SAE 1045, aço inox ANSI 304, 316, 420
e tratadas ou não termicamente. São utilizadas para criar vínculo entre
engrenagens, polias ou volantes ao eixo.
É efetuado um entalhe no eixo no sentido longitudinal e outro na peça
que deverá a ele ser acoplada. Os rasgos são alinhados e entre eles é
colocada a chaveta que os mantém firmemente unidos impedindo o
deslizamento.
Tipos de chavetas
Chavetas Paralelas Não possuem inclinação, suas faces são paralelas e devem ser perfeitamente ajustadas às laterais do rasgo da chaveta para, desta forma, permitir transmissão de movimento. Chavetas de cunha As chavetas têm esse nome porque são parecidas com uma cunha. Uma de suas faces é inclinada, para facilitar a união de peças. As chavetas de cunha classificam-se em dois grupos:Longitudinais e Transversais Chavetas Woodruff (Meia Lua) Chaveta woodruff :Usada em eixos cônicos para se adaptar a conicidade e facilitar a montagem.
