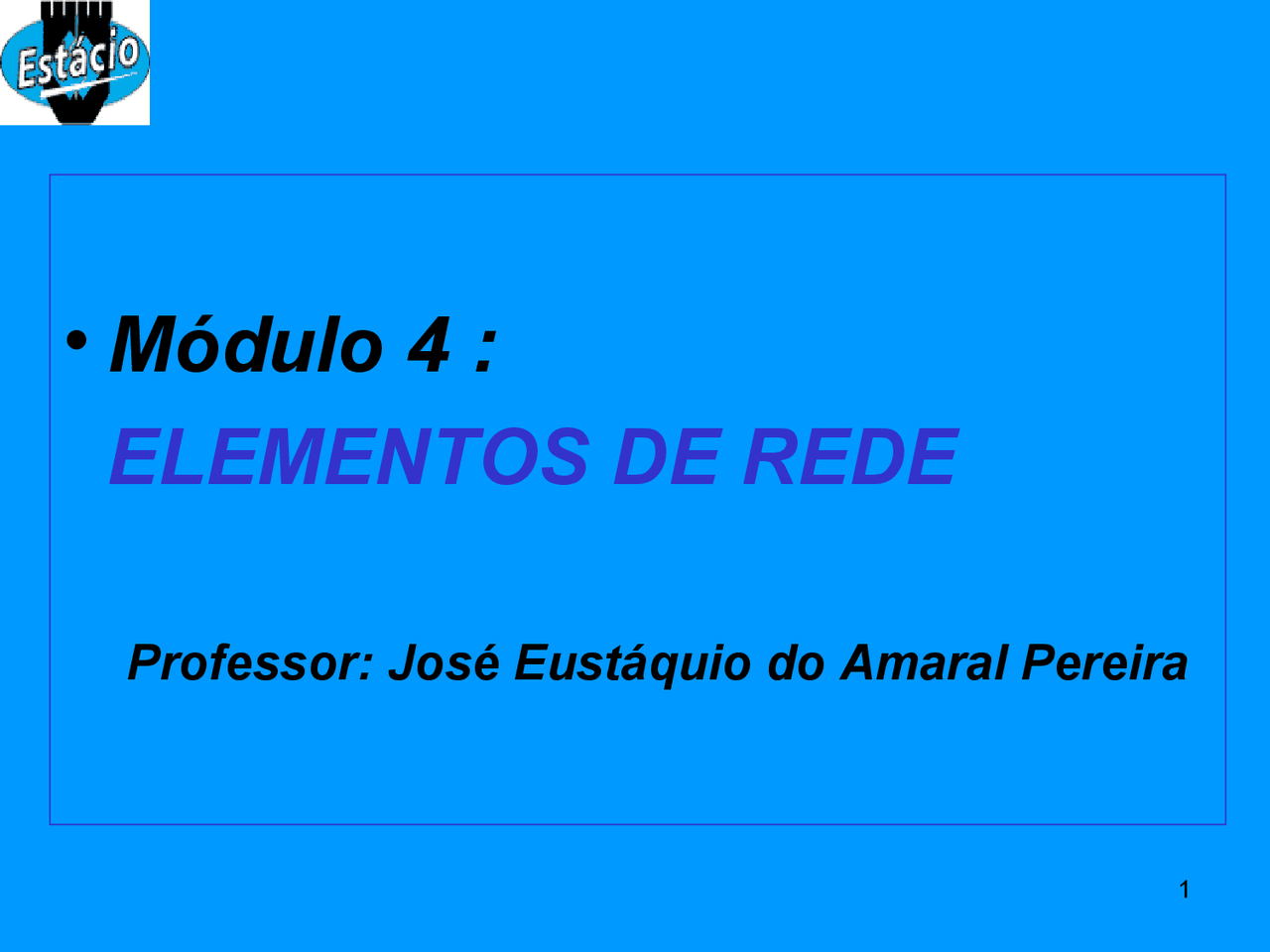

•Módulo 4 :
ELEMENTOS DE REDE
Professor: José Eustáquio do Amaral Pereira
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Elementos de Rede de Computadores, Notas de estudo de Informática
Elementos de Rede de Computadores
Tipologia: Notas de estudo
Antes de 2010
1 / 34
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Elementos de Rede de Computadores e outras Notas de estudo em PDF para Informática, somente na Docsity!
Módulo 4 :
ELEMENTOS DE REDE
Professor: José Eustáquio do Amaral Pereira
ELEMENTOS DE REDE
ELEMENTOS DE REDE
ELEMENTOS DE REDE
CABEAMENTO HORIZONTAL
CABEAMENTO HORIZONTAL
CABEAMENTO HORIZONTAL
- Distâncias máximas de 30 m entre caixas.
- Em lance só podemos ter duas caixas de
90 graus.
Raio de curvatura
Cabo UTP: Rc > 5 x d
cabo coaxial: Rc > 4 xd.
Fibra óptica: Rce > 20 x d
Rci > 5 x d
Norma EIA/TIA 568 A
cabeamento horizontal
No mínimo 2 pontos por área de trabalho ;
⇒ Ponto 1 – cabo UTP 100 ohms ;
Ponto 2 – cabo UTP 100 ohms, STP 150 ohms e Fibra Multimodo ( 62,5/125 ) ;
⇒ Como cabos são previstos inclusive o cabo ScTP de 4 pares 100 ohms e Fibra Multimodo (
⇒ Extensões e emendas no cabeamento horizontal são proibidas. Para fibras ópticas as
emendas podem ser consideradas ;
⇒ Cada conjunto de
WA
devem ser atendidas por
1 ( hum ) TC do mesmo andar ou de andares
adjacentes ;
⇒ O cabeamento horizontal deve ser configurado numa topologia estrela ;
Para conexão na WA de equipamentos específicos, eventuais adaptadores ( baluns,
transceirvers, adapatadores Y ) devem ser instalados externamente a tomada de superfície ;
⇒ Cada área de trabalho é conectada num ponto de manobra horizontal
( Horizontal cross-
connection - HC ) , dentro de um armário de telecomunicações ( TC ) ;
⇒ A distância máxima do
HC
até a tomada de superfície não deve exceder a 90 metros ( mesmo
para fibras ópticas ) ;
⇒ Os cabos de conexão presentes no TC, devem possuir no mínimo 3 e no máximo 6 metros ;
Na WA devemos ter no máximo 3 metros e no mínimo 1 metro para fibras ópticas ;
