Risco Elétrico
Carga Horária
24 Horas
Componentes da instalação elétrica predial
- Simbologia NBR
Curva 180°
Curva 90°
Eletroduto rígido
roscável
Bucha para
eletroduto
Arruela para
eletroduto
Luva roscável
para eletroduto
Eletroduto Rígido e acessórios
É uma tubulação rígida fabricada em PVC anti chama ou metálico , destinada ao
direcionamento e proteção de fios elétricos na instalação elétrica predial.

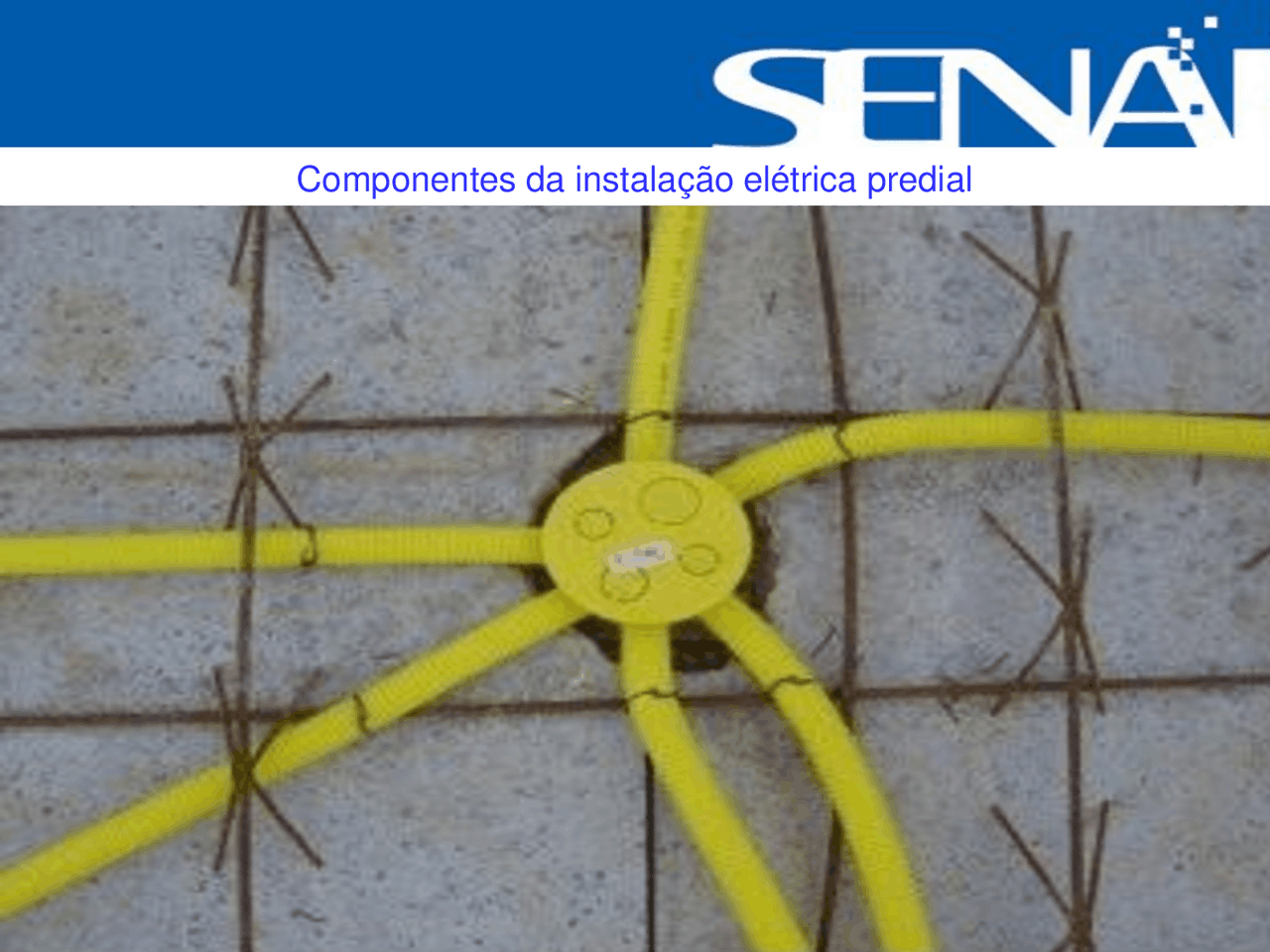

Eletroduto flexível ou conduite.
É uma tubulação flexível, também conhecida como condute, destinada ao direcionamento e
proteção de fios elétricos. A vantagem sobre o uso de eletrodutos rígidos é a dispensa de uso
de conexões adicionais para mudanças de direção e a adaptabilidade a diversas
configurações.
Caixas da instalação elétrica
Caixa 3x3”
Fabricada em PVC ou metal é utilizada para distribuição e fixação dos eletrodutos e fixação de componentes da instalação elétrica a exemplo de luminárias de parede, geralmente e fixada na parede teto da edificação. Possuem diversas entradas para Eletrodutos de 20, 25.
Caixa 3x3”
Caixas da instalação elétrica
Caixa 4x2” e 4x4”
Fabricada em PVC ou metal é utilizada para distribuição e fixação dos eletrodutos e fixação de componentes da instalação elétrica a exemplo de interruptores e tomadas, geralmente e fixada na parede teto da edificação. Possuem diversas entradas para Eletrodutos de 20, 25.
Caixa
4x2” Caixa 4x4”
Haste de aterramento e acessórios
Luminárias
Tetos
parede
parede
Tetos
Tetos
Produto Caixa de medição Tipo de ligação Monofásica Tipo de material Plástico Material Policarbonato Padrão Neoenergia Tamanho 205 x 310 x 145mm Espessura 3,0 mm
Possui compartimento para disjuntor
Caixa padrão Coelba
neoenergia
Produto Caixa de medição Tipo de ligação Polifásica Tipo de material Plástico Material Policarbonato Padrão Neoenergia Tamanho 410 x 280 x 225 mm Espessura 3,0 mm Possui compartimento para disjuntor
