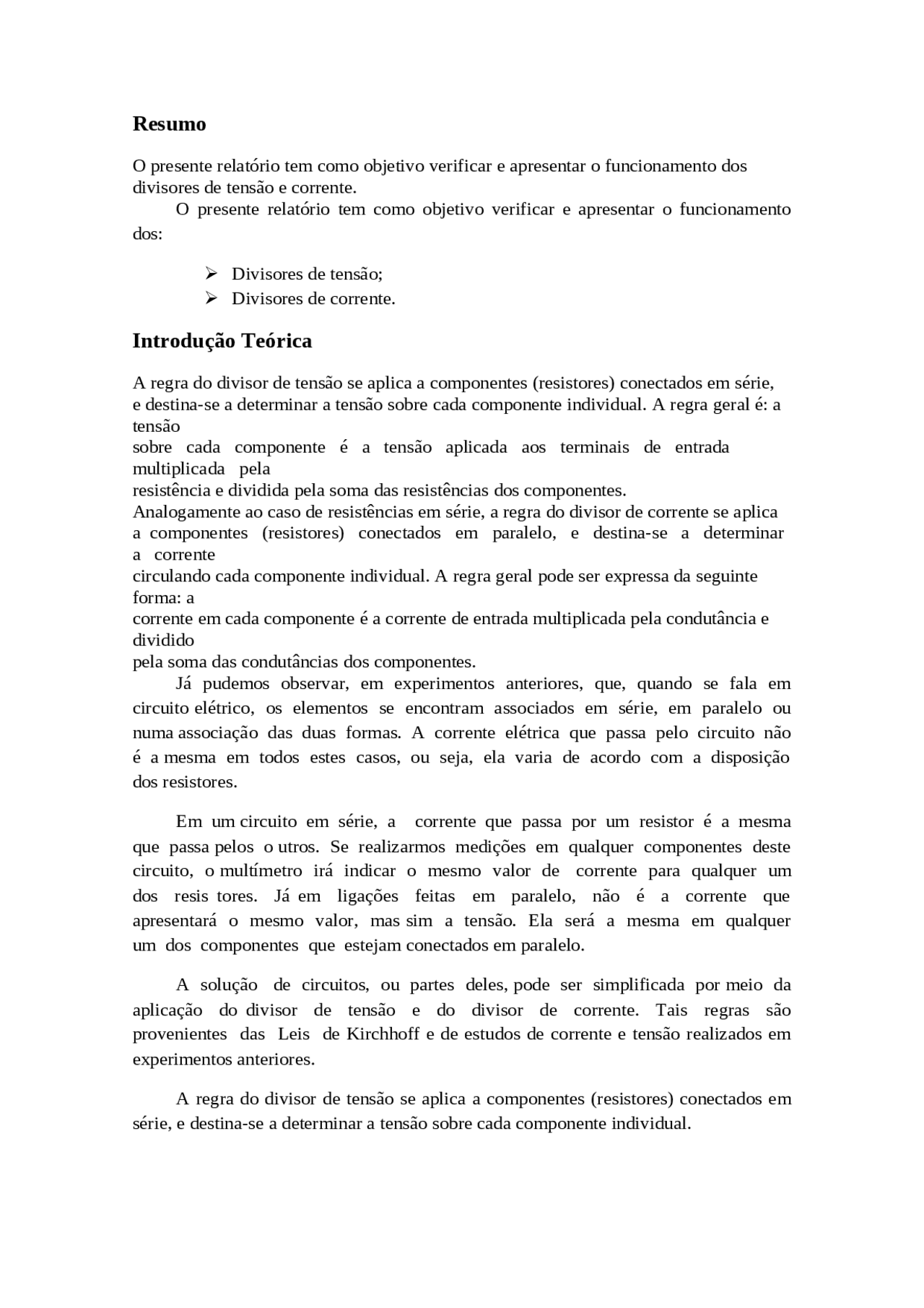

Resumo
O presente relatório tem como objetivo verificar e apresentar o funcionamento dos
divisores de tensão e corrente.
O presente relatório tem como objetivo verificar e apresentar o funcionamento
dos:
Divisores de tensão;
Divisores de corrente.
Introdução Teórica
A regra do divisor de tensão se aplica a componentes (resistores) conectados em série,
e destina-se a determinar a tensão sobre cada componente individual. A regra geral é: a
tensão
sobre cada componente é a tensão aplicada aos terminais de entrada
multiplicada pela
resistência e dividida pela soma das resistências dos componentes.
Analogamente ao caso de resistências em série, a regra do divisor de corrente se aplica
a componentes (resistores) conectados em paralelo, e destina-se a determinar
a corrente
circulando cada componente individual. A regra geral pode ser expressa da seguinte
forma: a
corrente em cada componente é a corrente de entrada multiplicada pela condutância e
dividido
pela soma das condutâncias dos componentes.
pudemos observar, em experimentos anteriores, que, quando se fala em
circuito elétrico, os elementos se encontram associados em série, em paralelo ou
numa associação das duas formas. A corrente elétrica que passa pelo circuito não
é a mesma em todos estes casos, ou seja, ela varia de acordo com a disposição
dos resistores.
Em um circuito em série, a corrente que passa por um resistor é a mesma
que passa pelos o utros. Se realizarmos medições em qualquer componentes deste
circuito, o multímetro irá indicar o mesmo valor de corrente para qualquer um
dos resis tores. em ligações feitas em paralelo, não é a corrente que
apresentará o mesmo valor, mas sim a tensão. Ela será a mesma em qualquer
um dos componentes que estejam conectados em paralelo.
A solução de circuitos, ou partes deles, pode ser simplificada por meio da
aplicação do divisor de tensão e do divisor de corrente. Tais regras são
provenientes das Leis de Kirchhoff e de estudos de corrente e tensão realizados em
experimentos anteriores.
A regra do divisor de tensão se aplica a componentes (resistores) conectados em
série, e destina-se a determinar a tensão sobre cada componente individual.
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Funcionamento de Divisores de Tensão e Corrente em Circuitos Elétricos e outras Esquemas em PDF para Física, somente na Docsity!

Resumo

O presente relatório tem como objetivo verificar e apresentar o funcionamento dos divisores de tensão e corrente. O presente relatório tem como objetivo verificar e apresentar o funcionamento dos:  Divisores de tensão;  Divisores de corrente.

Introdução Teórica

A regra do divisor de tensão se aplica a componentes (resistores) conectados em série, e destina-se a determinar a tensão sobre cada componente individual. A regra geral é: a tensão sobre cada componente é a tensão aplicada aos terminais de entrada multiplicada pela resistência e dividida pela soma das resistências dos componentes. Analogamente ao caso de resistências em série, a regra do divisor de corrente se aplica a componentes (resistores) conectados em paralelo, e destina-se a determinar a corrente circulando cada componente individual. A regra geral pode ser expressa da seguinte forma: a corrente em cada componente é a corrente de entrada multiplicada pela condutância e dividido pela soma das condutâncias dos componentes. Já pudemos observar, em experimentos anteriores, que, quando se fala em circuito elétrico, os elementos se encontram associados em série, em paralelo ou numa associação das duas formas. A corrente elétrica que passa pelo circuito não é a mesma em todos estes casos, ou seja, ela varia de acordo com a disposição dos resistores. Em um circuito em série, a corrente que passa por um resistor é a mesma que passa pelos o utros. Se realizarmos medições em qualquer componentes deste circuito, o multímetro irá indicar o mesmo valor de corrente para qualquer um dos resis tores. Já em ligações feitas em paralelo, não é a corrente que apresentará o mesmo valor, mas sim a tensão. Ela será a mesma em qualquer um dos componentes que estejam conectados em paralelo. A solução de circuitos, ou partes deles, pode ser simplificada por meio da aplicação do divisor de tensão e do divisor de corrente. Tais regras são provenientes das Leis de Kirchhoff e de estudos de corrente e tensão realizados em experimentos anteriores. A regra do divisor de tensão se aplica a componentes (resistores) conectados em série, e destina-se a determinar a tensão sobre cada componente individual.

A regra geral é: a tensão ou diferença de potencial sobre cada componente é a tensão aplicada aos terminais de entrada multiplicada pela resistência e dividida pela soma das resistências dos componentes. Analogamente ao caso de resistências em série, a regra do divisor de corrente se aplica a componentes (resistores) conectados em paralelo, e destina-se a determinar a corrente circulando cada componente individual. A regra geral pode ser expressa da seguinte forma: a corrente em cada componente é a corrente de entrada multiplicada pela condutância e dividido pela soma das condutâncias dos componentes.

2.1 Materiais e Equipamentos

 Protoboard: Conhecida como matriz de contato, é utilizada para montagensprovisórias, por exemplo, para testes e outras aplicações. Constituída de plástico,contento orifícios para inserção de terminais eletrônicos. Os orifícios são dispostos emcolunas e linhas, essas são eletricamente independentes.  Fonte DC variável: Para alimentar a carga elétrica desejada.  Multímetro digital: Ferramenta para medir de amperes, volts e ohms  Resistores de 1k Ohm, 2k2 Ohm e 4k7 Ohm: Peças utilizadas em circuitos elétricos com principal função de converter energia elétrica em térmica, ou seja, são usados como aquecedores ou como dissipadores de eletricidade. Exemplo: o filamento de uma lâmpada incandescente, ou o aquecedor de um chuveiro elétrico.  Jumpers e Cabos: para conexão entre os terminas do protoboard.

3. Descrição do Experimento

O experimento consiste em montar na protoboard o circuito definido pelo roteiro. O primeiro passo é entender como funciona a matriz de contato, separar os materiais, e montar ocircuito. Os resistores são classificados através de uma escala de cores, apresentados norelatório do Experimento 1. a) Foi montado o circuito em série e calculada a tensão e a corrente para cada resistor.

b) Foi montado o circuito em paralelo e calculada a tensão e a corrente para cadaresistor.

A tensão em circuito

em série divide por

resistor, de acordo

com o valor do mesmo.

V1=R1I; V2=R2i. Já

em paralelo a tensão é

a mesma para todos os

resistores.

A corrente no circuito

em série é a mesma

para todos os

resistores, porém em

paralelo

divide na malha, de

acordo com o valor de

cada resistor.

I1=V/R1; I2=V/R2.

A tensão em circuito em série divide por resistor, de acordo com o valor do mesmo.V1=R1I; V2=R2i. Já em paralelo a tensão é a mesma para todos os resistores.A corrente no circuito em série é a mesma para todos os resistores, porém em paralelodivide na malha, de acordo com o valor de cada resistor. I1=V/R1; I2=V/R2. REFERÊNCIAS BIBLIOGRÁFICAShttp://www.feng.pucrs.br/~fdosreis/ftp/elobasicem/Aulas %202006%20II/Aula2/DivisorTensaoCorrente.pdf
