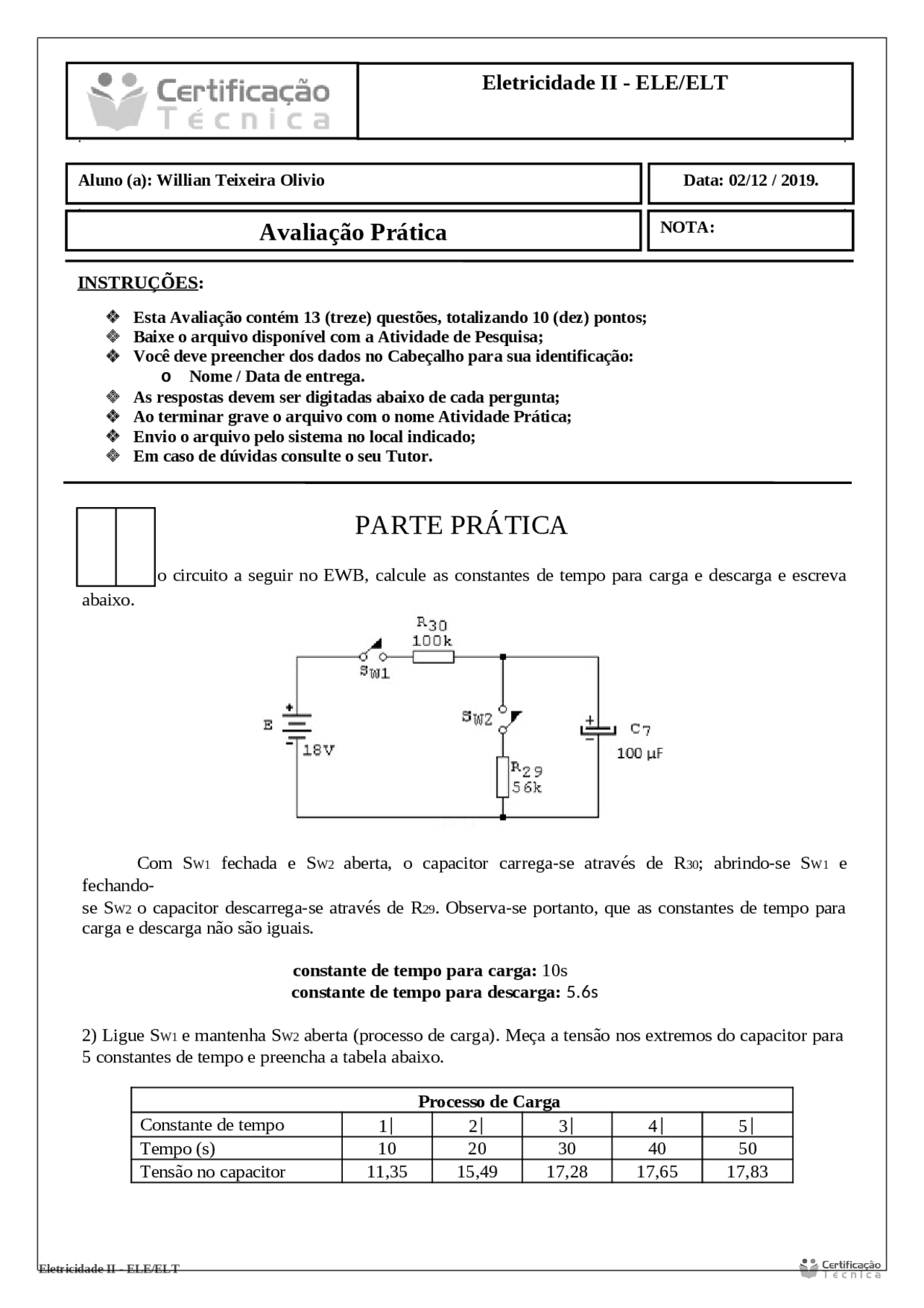

Eletricidade II - ELE/ELT
Aluno (a): Willian Teixeira Olivio Data: 02/12 / 2019.
Avaliação Prática
NOTA:
INSTRUÇÕES:
Esta Avaliação contém 13 (treze) questões, totalizando 10 (dez) pontos;
Baixe o arquivo disponível com a Atividade de Pesquisa;
Você deve preencher dos dados no Cabeçalho para sua identificação:
o Nome / Data de entrega.
As respostas devem ser digitadas abaixo de cada pergunta;
Ao terminar grave o arquivo com o nome Atividade Prática;
Envio o arquivo pelo sistema no local indicado;
Em caso de dúvidas consulte o seu Tutor.
PARTE PRÁTICA
- Monte o circuito a seguir no EWB, calcule as constantes de tempo para carga e descarga e escreva
abaixo.
Com SW1 fechada e SW2 aberta, o capacitor carrega-se através de R 30 ; abrindo-se SW1 e
fechando-
se SW2 o capacitor descarrega-se através de R 29. Observa-se portanto, que as constantes de tempo para
carga e descarga não são iguais.
constante de tempo para carga: 10s
constante de tempo para descarga: 5.6s
- Ligue SW1 e mantenha SW2 aberta (processo de carga). Meça a tensão nos extremos do capacitor para
5 constantes de tempo e preencha a tabela abaixo.
Processo de Carga
Constante de tempo 1 2 3 4 5
Tempo (s) 10 20 30 40 50
Tensão no capacitor 11,35 15,49 17,28 17,65 17,
- Abra SW1 e feche SW2 (processo de descarga). Meça a tensão nos extremos do capacitor para 5
constantes de tempo e preencha a tabela abaixo.
Processo de Descarga
Constante de tempo 1 2 3 4 5
Tempo (s) 5,6 11,2 16,8 22,4 28
Tensão no capacitor 6,66 2,52 0,71 0,34 0,
- Utilize o quadro a seguir e desenhe a curva de carga e descarga do capacitor, para o circuito utilizado
nesta experiência (circuito 4).
- Monte o circuito a seguir no EWB e responda ao que se pede.
OBS: Utilize a saída 12VAC do módulo de ensaios ETT-1, em lugar do transformador. Sendo
o transformador alimentado na rede cuja frequência é de 60Hz, teremos no secundário a mesma
frequência.
Ajuste o gerador de funções para obter uma senóide, na frequência de 60Hz.
a) Complete a tabela abaixo
OBS.: = arc sen 2a/2b
R
Valores medidos
Defasagem
2ª 2b
10 kΩ 2 20 5,
100 kΩ 1 20 2,
b) Desenhe no quadro 2 a seguir as formas de onda observadas na tela do osciloscópio, para cada
valor de resistor do circuito.
- A tela de um osciloscópio mostra a forma de onda a seguir:
Sabe-se que o amplificador vertical está calibrado para 50V/div e o amplificador horizontal
em 2ms/div.
Pede-se:
- Tensão de pico a pico 400 V
- Tensão de pico 200 V
- Tensão eficaz ou rms 141,4 V
- Valor médio da tensão 127,4 V
- Frequência 0,25 Hz
