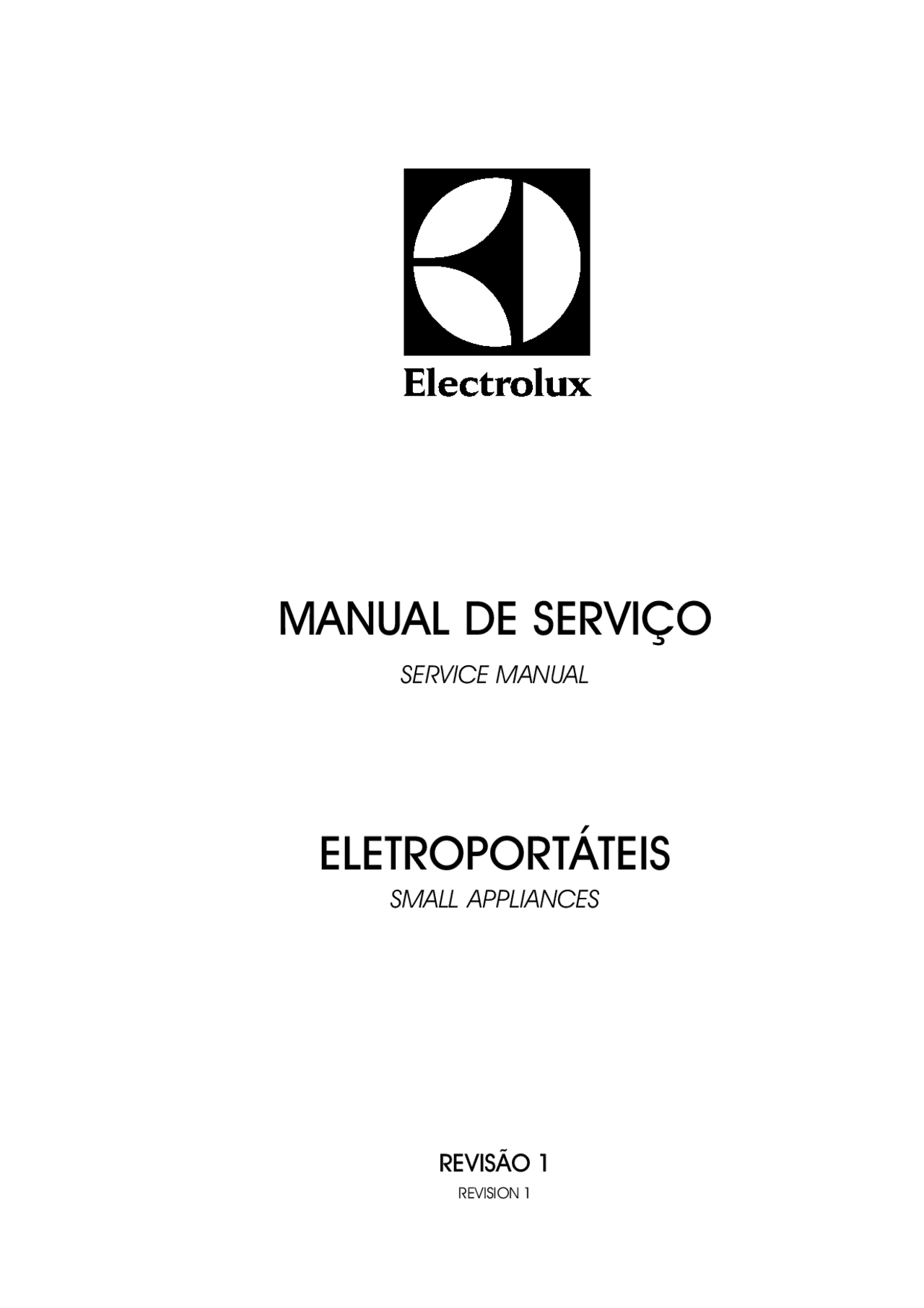

MANUAL DE SERVI«O

SERVICE MANUAL

ELETROPORT¡TEIS

SMALL APPLIANCES

REVIS√O 1

REVISION 1

ÕNDICE

• I. INFORMA«’ES GERAIS
• 1. INFORMA«’ES IMPORTANTES SOBRE PRODUTO/GARANTIA
• 2. ASPIRADORES DE P”
  • 2.1.1. Aspirador Modelo A-170 (USO DOM…STICO)
  • 2.1.2. Etiqueta de IdentificaÁ„o
  • 2.1.3. EspecificaÁıes TÈcnicas
  • 2.1.4. Funcionamento
  • 2.1.5. Esquema ElÈtrico
  • 2.1.6. LigaÁ„o ElÈtrica
  • 2.1.7. Filtros
  • 2.1.8. AcessÛrios
  • 2.1.9. Componentes deste Aspirador
  • 2.1.10. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 2.1.11. Desmontagem do Aspirador
  • 2.1.12. Desmontagem do Motor
  • 2.1.13. ¡rvore de Defeitos
  • 2.2.1. Aspirador Modelo A-300 (Compact Plus)
  • 2.2.2. Etiqueta de IdentificaÁ„o
  • 2.2.3. EspecificaÁıes TÈcnicas
  • 2.2.4. Funcionamento
  • 2.2.5. Esquema ElÈtrico
  • 2.2.6. LigaÁ„o ElÈtrica
  • 2.2.7. Filtros
  • 2.2.8. AcessÛrios
  • 2.2.9. Componentes do Aspirador
  • 2.2.10. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 2.2.11. Desmontagem do Aspirador
  • 2.2.12. Desmontagem do Motor
  • 2.2.13. ¡rvore de Defeitos
  • 2.3.1. Aspirador Modelo A-500 (Euro Compact II)
  • 2.3.2. Etiqueta de IdentificaÁ„o
  • 2.3.3. EspecificaÁıes TÈcnicas
  • 2.3.4. Funcionamento
  • 2.3.5. Esquema ElÈtrico
  • 2.3.6. LigaÁ„o ElÈtrica
  • 2.3.7. Filtro
  • 2.3.8. AcessÛrios
  • 2.3.9. Componentes do Aspirador
  • 2.3.10. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 2.3.11. Desmontagem do Aspirador
  • 2.3.12. Desmontagem do Motor
  • 2.3.13. ¡rvore de Defeitos
  • 2.4.1. Aspiradores Modelos A10/A20 (uso domÈstico)
  • 2.4.2. Etiqueta de IdentificaÁ„o
  • 2.4.3. EspecificaÁıes TÈcnicas
  • 2.4.4. Funcionamento
  • 2.4.5. Esquema ElÈtrico
  • 2.4.6. LigaÁ„o ElÈtrica
  • 2.4.7. Filtros
  • 2.4.8. AcessÛrios
  • 2.4.9. Componentes do Aspirador
  • 2.4.10. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 2.4.11. Desmontagem do Aspirador
  • 2.4.12- Desmontagem do motor (somente fora de garantia)
  • 2.4.13. ¡rvore de Defeitos
  • 2.5.1. Aspirador Modelo GT-PROFI (Profissional leve)
  • 2.5.2. Etiqueta de IdentificaÁ„o
  • 2.5.3. EspecificaÁıes TÈcnicas
  • 2.5.4. Funcionamento
  • 2.5.5. Esquema ElÈtrico
  • 2.5.6. LigaÁ„o ElÈtrica
  • 2.5.7. Filtros........................................................................................................................
  • 2.5.8. AcessÛrios
  • 2.5.9. Componentes do Aspirador
  • 2.5.10. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 2.5.11. Desmontagem do Aspirador
  • 2.5.12 - Desmontagem do motor (somente fora de garantia)
  • 2.5.13. ¡rvore de Defeitos
• 3. FERROS DE PASSAR ROUPA
  • 3.1.1. Ferro de Passar SSI-910 (Ferro a vapor)
  • 3.1.2. Etiqueta de IdentificaÁ„o
  • 3.1.3. EspecificaÁıes TÈcnicas
  • 3.1.4. Funcionamento
  • 3.1.5. Esquema ElÈtrico
  • 3.1.6. LigaÁ„o ElÈtrica
  • 3.1.7. AcessÛrios
  • 3.1.8. Componentes do Ferro de Passar
  • 3.1.9. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 3.1.10. Desmontagem do Ferro de Passar
  • 3.1.11. ¡rvore de Defeitos
  • 3.2.1. Ferro de Passar SSI-920 (a vapor, com spray e vapor extra)
  • 3.2.2. Etiqueta de IdentificaÁ„o
  • 3.2.3. EspecificaÁıes TÈcnicas
  • 3.2.4. Funcionamento
  • 3.2.5. Esquema ElÈtrico
  • 3.2.6. LigaÁ„o ElÈtrica
  • 3.2.7. AcessÛrios
  • 3.2.8. Componentes do Ferro de Passar
  • 3.2.9. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 3.2.10. Desmontagem do Ferro de Passar
  • 3.2.11. ¡rvore de Defeitos
• 4. BATEDEIRAS
  • 4.1.1. Batedeira SFM-689
  • 4.1.2. Etiqueta de IdentificaÁ„o
  • 4.1.3. EspecificaÁıes TÈcnicas
  • 4.1.4. Funcionamento
  • 4.1.5. Esquema ElÈtrico
  • 4.1.6. LigaÁ„o ElÈtrica
  • 4.1.7. AcessÛrios
  • 4.1.8. Componentes desta Batedeira
  • 4.1.9. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 4.1.10. Desmontagem da Unidade Motora da Batedeira
  • 4.1.11. Desmontagem do Motor
  • 4.1.12. Desmontagem do Pedestal
  • 4.1.13. ¡rvore de Defeitos
  • 4.2.1. Batedeira FM-171
  • 4.2.2. Etiqueta de IdentificaÁ„o
  • 4.2.3. EspecificaÁıes TÈcnicas
  • 4.2.4. Funcionamento
  • 4.2.5. Esquema ElÈtrico
  • 4.2.6. LigaÁ„o ElÈtrica
  • 4.2.7. AcessÛrios
  • 4.2.8. Componentes da Batedeira
  • 4.2.9. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 4.2.10. Desmontagem da Unidade Motora da Batedeira
  • 4.2.11. Desmontagem do Motor
  • 4.2.12. Desmontagem da Parte Superior do Pedestal
  • 4.2.13. Desmontagem da Base do Pedestal
  • 4.2.14. ¡rvore de Defeitos
• 5. CAFETEIRAS
  • 5.1.1. Cafeteira CM-835
  • 5.1.2. Etiqueta de IdentificaÁ„o
  • 5.1.3. EspecificaÁıes TÈcnicas
  • 5.1.4. Funcionamento
  • 5.1.5. Esquema ElÈtrico
  • 5.1.6. LigaÁ„o ElÈtrica
  • 5.1.7. Componentes da Cafeteira
  • 5.1.8. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 5.1.9. Desmontagem da Cafeteira
  • 5.1.10. ¡rvore de Defeitos
  • 5.2.1. Cafeteira CM-840
  • 5.2.2. Etiqueta de IdentificaÁ„o
  • 5.2.3. EspecificaÁıes TÈcnicas
  • 5.2.4. Funcionamento
  • 5.2.5. Esquema ElÈtrico
  • 5.2.6. LigaÁ„o ElÈtrica
  • 5.2.7. Componentes da Cafeteira
  • 5.2.8. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 5.2.9. Desmontagem da Cafeteira
  • 5.2.10. ¡rvore de Defeitos
• 6. ENCERADEIRA
  • 6.1.1. Enceradeira B-61
  • 6.1.2. Etiqueta de IdentificaÁ„o
  • 6.1.3. EspecificaÁıes TÈcnicas
  • 6.1.4. Funcionamento
  • 6.1.5. Esquema ElÈtrico
  • 6.1.6. LigaÁ„o ElÈtrica
  • 6.1.7. Componentes desta Enceradeira
  • 6.1.8. AcessÛrios
  • 6.1.9. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 6.1.10. Desmontagem da Enceradeira
  • 6.1.11. Desmontagem do Motor
  • 6.1.12. ¡rvore de Defeitos
• 7. ESPREMEDOR DE FRUTAS
  • 7.1.1. Espremedor de Frutas SJU-502
  • 7.1.2. Etiqueta de IdentificaÁ„o
  • 7.1.3. EspecificaÁıes TÈcnicas
  • 7.1.4. Funcionamento
  • 7.1.5. Esquema ElÈtrico
  • 7.1.6. LigaÁ„o ElÈtrica
  • 7.1.7. Componentes do Espremedor de Frutas
  • 7.1.8. Ferramentas Necess·rias para a Desmontagem / Montagem
  • 7.1.9. Desmontagem da Espremedor
  • 7.1.10. ¡rvore de Defeitos
  • 8.1.1. Sanduicheira SSW-268 8. SANDUICHEIRA
  • 8.1.2. Etiqueta de IdentificaÁ„o
  • 8.1.3. EspecificaÁıes TÈcnicas
  • 8.1.4. Funcionamento
  • 8.1.5. Esquema ElÈtrico......................................................................................................
  • 8.1.6. LigaÁ„o ElÈtrica
  • 8.1.7. Ferramentas Necess·rias para a Desmontagem/Montagem
  • 8.1.8. Desmontagem do Alojamento Inferior
  • 8.1.9. Desmontagem do Alojamento Superior
  • 8.1.10. ¡rvore de Defeitos
• 9. LAVADORA A VAPOR
  • 9.1.1. Vaporlux
  • 9.1.2. Etiqueta de IdentificaÁ„o
  • 9.1.3. EspecificaÁıes TÈcnicas
  • 9.1.4. Funcionamento
  • 9.1.5. Esquema ElÈtrico
  • 9.1.6. LigaÁ„o ElÈtrica
  • 9.1.7. Componentes da Vaporlux
  • 9.1.8. Ferramentas Necess·rias para a Desmontagem/Montagem
  • 9.1.9. Desmontagem da Vaporlux
  • 9.1.10. ¡rvore de Defeitos

Exemplo: 804000100 8 - Identifica o ano de fabricaÁ„o onde 8= 04 - Identifica a semana de fabricaÁ„o 000100 - N˙mero de sÈrie

2. ASPIRADORES DE P”

Modelos atualmente em linha: 2.1. A- 2.2. A-300 (COMPACT PLUS) 2.3. A-500 (EURO COMPACT II) 2.4. A10 / A20 (HIDRO VAC) 2.5. GT-PROFI

2.1.2. Etiqueta de IdentificaÁ„o A etiqueta de identificaÁ„o com modelo, n˙mero de sÈrie e caracterÌsticas tÈcnicas deste produto fica localizada no compartimento do motor. A identificaÁ„o do produto È feita da maneira que segue:

1. Modelo: A
2. N˙mero de SÈrie: 804000100

1 2

2.1.1. Aspirador Modelo A-170 (USO DOM…STICO) Este produto sÛ aspira sÛlidos e tem uma capacidade volumÈtrica de 10 litros. Possui tambÈm: ï Base com 5 rodÌzios. ï AlÁa para transporte. ï Usa os mesmos acessÛrios do A10 / A20 com excess„o do bico m˙ltiplo.

Tens„o (V) 127 / 220

Corrente (A) 7 / 4,

Freq¸Íncia (Hz) 60

PotÍncia (W) 1000

RotaÁ„o (r.p.m) 21000

SucÁ„o (mm/c.a.) 1400

Vaz„o (m≥/min) 2,

Capacidade Rec. Aspo (l) 10

Dupla IsolaÁ„o

Peso LÌquido (kg) 9

Comprimento do Cabo de AlimentaÁ„o (m) 5

2.1.3. EspecificaÁıes TÈcnicas

2.1.4. Funcionamento Este Aspirador È equipado com motor do tipo Thru-Flow, onde o ar aspirado È usado para refrigerar o motor. N„o se deve fazÍ-lo funcionar sem o saco filtro, pois a sujeira entrar· no interior do motor diminuindo a sua vida ˙til, danificando-o. A rotaÁ„o deste Aspirador È de 21.000 r.p.m sob uso normal e 28.000 r.p.m com a entrada de ar fechada. A aspiraÁ„o È realizada pela turbina que est· ligada no eixo do rotor criando, um v·cuo de aproximadamente 1400 mm/c.a.

2.1.5. Esquema ElÈtrico

2.1.7. Filtros Para melhor higiene e conservaÁ„o do Aspirador, existem os seguintes filtros:

O interruptor do Aspirador deve estar desligado toda vez que for conectado o cabo de forÁa na rede elÈtrica.

2.1.6. LigaÁ„o ElÈtrica Observar antes de ligar o Aspirador se a tens„o da rede È igual ao descrito na etiqueta de identificaÁ„o do aparelho, pois este aparelho n„o È bivolt.

ATEN«√O: Para troca do filtro, limpeza ou qualquer trabalho no Aspirador, deve-se desconect·-lo da rede elÈtrica para maior seguranÁa do usu·rio.

ï Filtro saco descart·vel (papel): Seu objetivo È absorver o pÛ e resÌduos sÛlidos, mantendo a parte interna do Aspirador sempre limpa, visando a comodidade do usu·rio e a durabilidade do produto. Quando estiver cheio deve ser substituÌdo.

ï Filtro de pano: N„o deve ser lavado de maneira alguma e a sua durabilidade depende do uso do filtro saco de papel que È descart·vel.

2.1.10. Ferramentas Necess·rias para a Desmontagem / Montagem

• Chave Philips
• Alicate de bico
• Chave de fenda
• Chave estrela ou de boca de 1/2 polegada
• Ferro de soldar de 50 Watts
• Solda de estanho/chumbo/resina tipo 60/
• MultÌmetro

2.1.11. Desmontagem do Aspirador 1- Soltar as 2 travas laterais e separar o recipiente da parte superior do Aspirador. 2- Com uma chave Philips, retirar 4 parafusos da tampa superior. 3- Levantar a tampa superior e soltar os 3 fios presos pelos conectores. Desrosquear os conectores e retirar a tampa (dentro de cada conector tem uma mola cÙnica que atua como rosca do mesmo). 4- Retirar a espuma que envolve o motor. 5- Com uma chave Philips, retirar 3 parafusos que prendem o suporte pl·stico do corpo do motor. 6- Retirar o motor do compartimento. 7- Com uma chave Philips, retirar 2 parafusos da trava que prende o cabo de forÁa do compartimento superior e retir·-lo.

OBSERVA«√O : Substitua a peÁa defeituosa e monte o motor usando o processo inverso (somente fora de garantia)

2.1.12. Desmontagem do Motor (somente para Apiradores fora de garantia) 1- Retirar os fios que est„o ligados no porta escovas, cortando-os rente ao porta escovas. 2- Com uma chave de fenda, retirar os 2 grampos que prendem o corpo do motor (estes grampos devem ser substituidos). 3- Separar as partes do motor (deve-se ter cuidado com as escovas na montagem). 4- Retirar o estator completo. 5- Retire a fita adesiva que prende a tampa do motor na base 6- Com uma chave estrela de 1/2 polegada, retire a porca que prende a turbina no eixo do rotor. 7- Separe a turbina e a base do motor do eixo do rotor (cuidado para n„o perder o tubo distanciador).

2

4

7

6

5

2

1

3 1

2.1.13. ¡rvore de Defeitos

2.2.5. Esquema ElÈtrico

2.2.6. LigaÁ„o ElÈtrica Observar, antes de ligar o Aspirador se a tens„o da rede È igual ao descrito na etiqueta de identificaÁ„o do aparelho pois este aparelho n„o È bivolt.

2.2.7. Filtros Para melhor higiene e conservaÁ„o do Aspirador, existem os seguintes filtros:

ATEN«√O: Para troca do filtro, limpeza ou qualquer trabalho no Aspirador, deve-se desconect·-lo da rede elÈtrica para maior seguranÁa do usu·rio.

ï Filtro saco descart·vel (papel): Seu objetivo È absorver o pÛ e resÌduos sÛlidos, mantendo a parte interna do Aspirador sempre limpa, visando a comodidade do usu·rio e a durabilidade do produto. Quando estiver cheio deve ser substituÌdo.

ï Filtro de pano: N„o deve ser lavado de maneira alguma e a sua durabilidade depende do uso do Filtro saco descart·vel (papel).

O interruptor do Aspirador deve estar desligado toda vez que for conectado o cabo de forÁa na rede elÈtrica.

2.2.8. AcessÛrios

ï Mangueira com tubo curvo Facilita o deslocamento em qualquer direÁ„o devido a utilizaÁ„o da conecÁ„o giratÛria.

ï Bocal canto Possibilita a limpeza em cantos, locais de difÌcil acesso e interior de automÛveis.

ï Bocal universal Devido a sua grande abertura, È o mais indicado para aspirar sÛlidos como: serragem, pedrinhas, cacos de vidro, areia, etc.

ï Tubo reto Indicado para dar maior conforto ao usu·rio durante a utilizaÁ„o, evitando de trabalhar abaixado. Cada tubo tem comprimento de 50cm e di‚metro de 37mm.

ï Bocal combinado Recomendado para limpar pisos quando usado com o lado da escova para baixo e para limpar carpetes e tapetes usando o lado liso do bocal para baixo.

ï Bocal escova Recomendado para uso em cortinas e estofados.

2

4

7

6

2.2.12. Desmontagem do Motor (somente para Aspiradores fora de garantia) 1- Retirar os fios que est„o ligados no porta escovas, cortando-os bem rente ao porta escovas. 2- Com uma chave de fenda, retirar os 2 grampos que prendem o corpo do motor (estes grampos devem ser substituÌdos). 3- Separar as partes do motor (deve-se ter cuidado com as escovas na montagem). 4- Retirar o estator completo. 5 - Retire a fita adesiva que prende as duas partes da turbina e separe-as. 6- Com uma chave estrela de 1/2 polegada, retire a porca que prende a turbina no eixo do rotor. 7- Separe a turbina e a base do motor do eixo do rotor (cuidado para n„o perder o tubo distanciador). 8 - Substitua a peÁa defeituosa e remonte o motor usando o processo inverso.

VISTA EXPLODIDA DO MOTOR

2.2.13. ¡rvore de Defeitos

5

2.3.1. Aspirador Modelo A-500 (EURO COMPACT II) Este produto sÛ aspira sÛlidos e tem o maior poder de sucÁ„o entre os que est„o em linha, 1800 mm/c.a, pois o seu motor tem duas turbinas.

Possui tambÈm:

• Rodizio direcional dianteiro e 2 rodas traseiras.
• Controle de sucÁ„o no punho da mangueira.
• Liga/desliga acion·vel com a m„o ou o pÈ.
• Bandeja com acessÛrios no interior do aparelho
• Indicador que sinaliza quando o coletor de pÛ precisa ser trocado.

2.3.2. Etiqueta de IdentificaÁ„o A etiqueta de identificaÁ„o deste produto est· localizada na parte inferior do Aspirador. A identificaÁ„o do produto È feita da maneira que segue:

1. Modelo: A
2. N˙mero de SÈrie: 804000200

Exemplo: 804000200 8 - Identifica o ano de fabricaÁ„o onde 8= 04 - Identifica a semana de fabricaÁ„o 000200- N˙mero cÛdigo do fabricante

1 2

ï Filtro saco descart·vel (papel) Seu objetivo È absorver o pÛ e resÌduos sÛlidos, mantendo a parte interna do Aspirador sempre limpa, visando a como- didade do usu·rio e a durabilidade do produto. Quando estiver cheio deve ser substituÌdo.

2.3.7. Filtro Utilizado para melhor higiene e conservaÁ„o do Aspirador.

O interruptor do Aspirador deve estar desligado toda vez que for conectado o cabo de forÁa na rede elÈtrica.

ATEN«√O: Para troca do filtro, limpeza ou qualquer trabalho no Aspirador, deve-se desconect·-lo da rede elÈtrica para maior seguranÁa do usu·rio.

ï Indicador de nÌvel de pÛ Este dispositivo est· encaixado na parte interna da tampa de cobertura (do filtro/porta acessÛrios). Quando o Aspirador est· funcionando normalmente, a entrada de ar ocorre somente pela mangueira, mas quando o saco filtro de papel enche de pÛ, dificultando a entrada de ar, este entrar· pela abertura do indicador de nÌvel de pÛ e forÁar· o Ímbolo interno deste dispositivo que deslocar· a mola mostrando a parte vermelha indicando a necessidade de se trocar o filtro.

ï Mangueira com tubo curvo Facilita o deslocamento em qualquer direÁ„o devido a utilizaÁ„o da conecÁ„o giratÛria.

ï Bocal canto Possibilita a limpeza em cantos, locais de difÌcil aces- so e interior de automÛveis.

ï Bico universal Devido a sua grande abertura, È o mais indicado para aspirar sÛlidos como: serragem, pedrinhas, cacos de vidro, areia, etc.

ï Tubo reto Indicado para dar maior conforto ao usu·rio durante a utilizaÁ„o evitando de trabalhar abaixado. Cada tubo tem comprimento de 50cm e di‚metro de 37mm.

2.3.8. AcessÛrios

2.3.9. Componentes do Aspirador

• Motor O motor deste Aspirador È do tipo universal e sua rotaÁ„o rotaÁ„o È de 18000 r.p.m. Existem duas turbinas ligadas no eixo do rotor criando um v·cuo muito forte. No perÌodo de garantia quando este motor apresentar defeito deve ser trocado por completo e nunca a parte defeituosa do mesmo para evitar desbalanceamento.

ï Bocal combinado Recomendado para limpar pisos quando usado com o lado da escova para baixo e para limpar carpetes e tapetes usando o lado liso do bocal para baixo.

ï Bico escova Recomendado para uso em cortinas e estofados.
