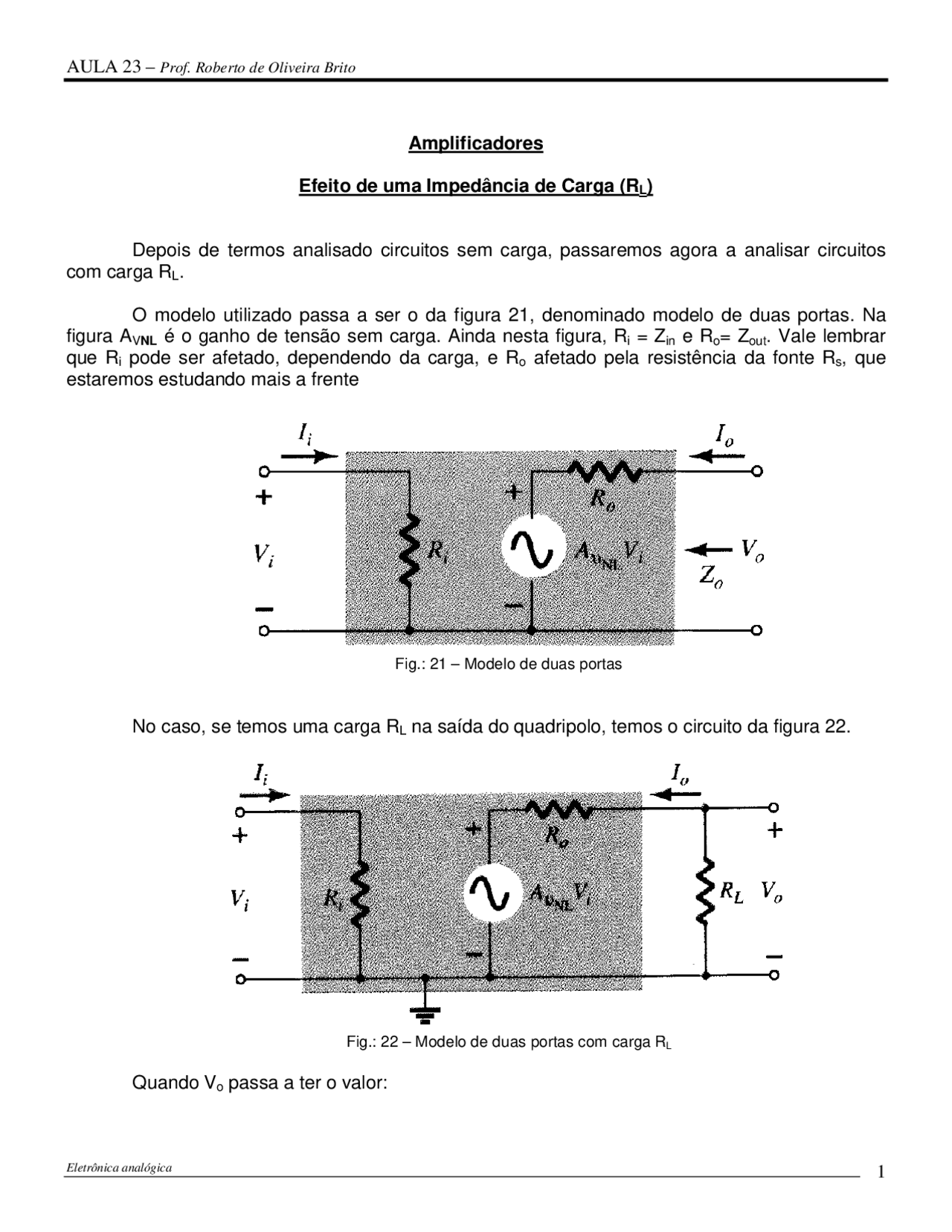

Amplificadores
Efeito de uma Impedância de Carga (RL)
Depois de termos analisado circuitos sem carga, passaremos agora a analisar circuitos com carga RL.
O modelo utilizado passa a ser o da figura 21, denominado modelo de duas portas. Na figura AV NL é o ganho de tensão sem carga. Ainda nesta figura, Ri = Zin e Ro= Zout. Vale lembrar que Ri pode ser afetado, dependendo da carga, e Ro afetado pela resistência da fonte Rs, que estaremos estudando mais a frente
Fig.: 21 – Modelo de duas portas
No caso, se temos uma carga RL na saída do quadripolo, temos o circuito da figura 22.
Fig.: 22 – Modelo de duas portas com carga RL
Quando Vo passa a ter o valor:
De onde teremos o ganho de tensão para um circuito com carga:
Observe que RL/(RL + Ro) vai ser sempre menor do 1, implicando que o ganho de tensão com carga vai ser sempre menor.
Para termos o valor do novo ganho de corrente partirmos do fatos de:
Assim, concluímos que podemos calcular o ganho de corrente por
Exemplo: Seja o circuito de polarização fixa abaixo. Determine o ganho de tensão e de corrente pelo modelo de duas portas.
Efeito de uma Impedância da Fonte (RS)
Agora, vamos analisar o circuito se consideramos uma fonte com resistência interna RS e como esta afeta o ganho do amplificador.
Notando que Zi e AVNL não são afetados por esta resistência RS, mas Zo passa a ser afetada.
O circuito para análise passa a ser
Que pela regra do divisor de tensão temos a equação:
E concluímos que o valor de RS afeta a tensão disponibilizada na entrada do amplificador. E, quanto maior a resistência interna da fonte de sinal, menor o ganho disponibilizado pelo amplificador. Assim, considerando o fato de
Se RS = 0 Ω, retornamos à equação original de ganho (AVs = AVNL).
Exemplo: Determine o ganho de tensão com resistência da fonte RS, denominado AVs = Vo/VS (qual é o percentual do sinal aplicado) no circuito abaixo?
