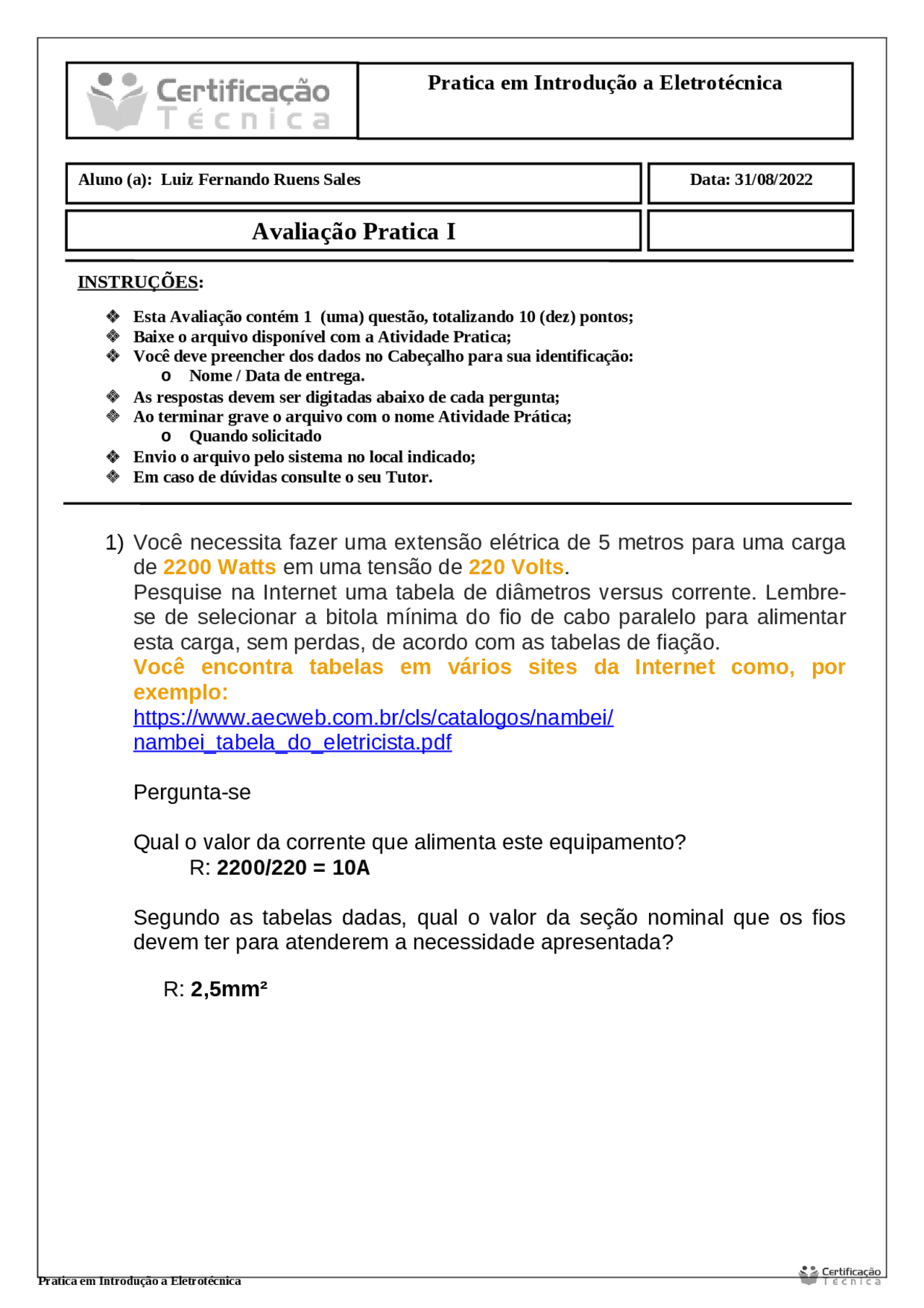

Pratica em Introdução a Eletrotécnica
Data: 31/08/2022Aluno (a): Luiz Fernando Ruens Sales
Avaliação Pratica I
Pratica em Introdução a Eletrotécnica
INSTRUÇÕES:
Esta Avaliação contém 1 (uma) questão, totalizando 10 (dez) pontos;
Baixe o arquivo disponível com a Atividade Pratica;
Você deve preencher dos dados no Cabeçalho para sua identificação:
oNome / Data de entrega.
As respostas devem ser digitadas abaixo de cada pergunta;
Ao terminar grave o arquivo com o nome Atividade Prática;
oQuando solicitado
Envio o arquivo pelo sistema no local indicado;
Em caso de dúvidas consulte o seu Tutor.
1) Você necessita fazer uma extensão elétrica de 5 metros para uma carga
de 2200 Watts em uma tensão de 220 Volts.
Pesquise na Internet uma tabela de diâmetros versus corrente. Lembre-
se de selecionar a bitola mínima do fio de cabo paralelo para alimentar
esta carga, sem perdas, de acordo com as tabelas de fiação.'
Você encontra tabelas em vários sites da Internet como, por
exemplo:
https://www.aecweb.com.br/cls/catalogos/nambei/
nambei_tabela_do_eletricista.pdf
Pergunta-se
Qual o valor da corrente que alimenta este equipamento?
R: 2200/220 = 10A
Segundo as tabelas dadas, qual o valor da seção nominal que os fios
devem ter para atenderem a necessidade apresentada?
R: 2,5mm²
