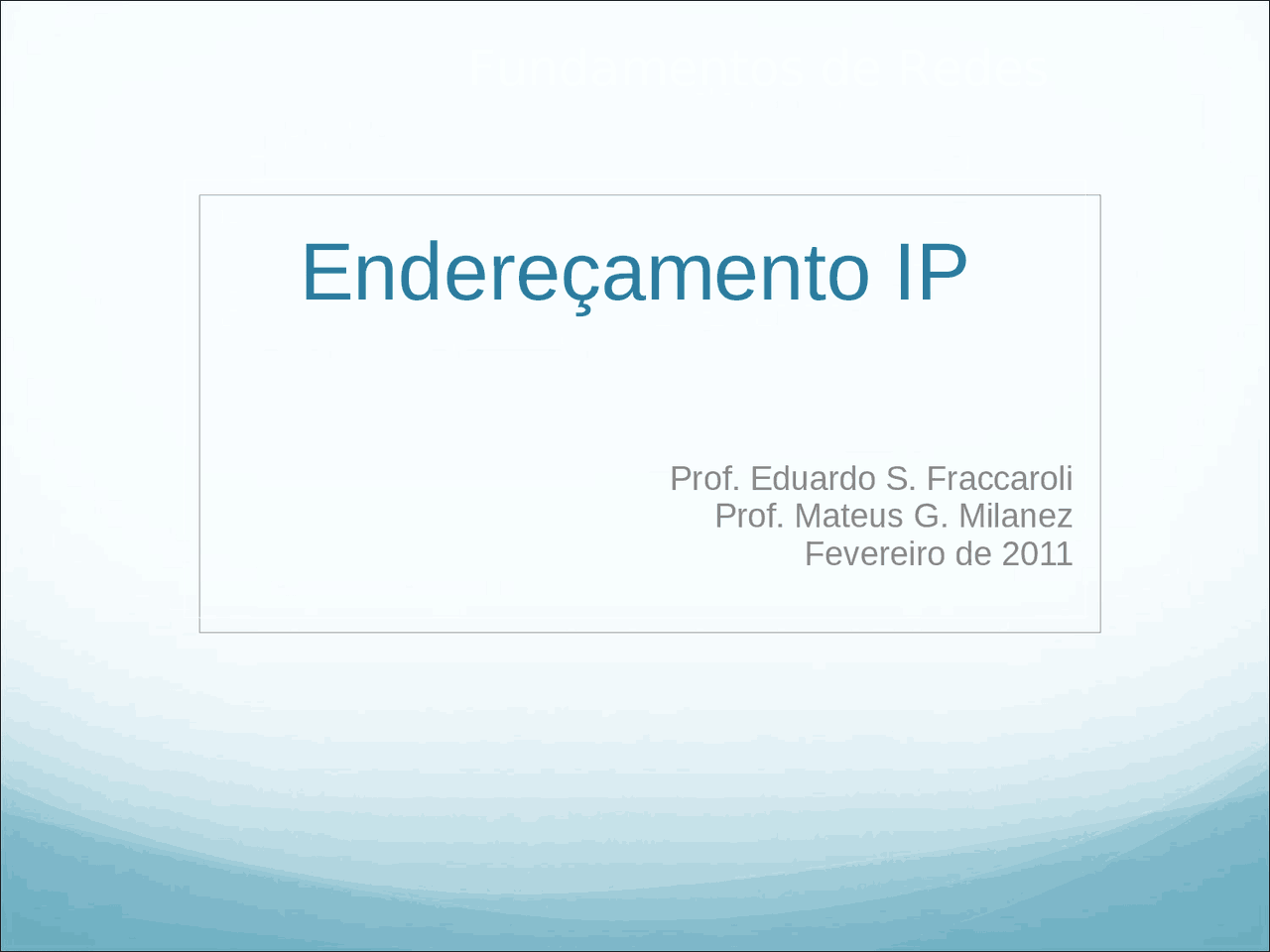

Endereçamento IP

Prof. Eduardo S. Fraccaroli Prof. Mateus G. Milanez Fevereiro de 2011

Endereçamento IP

 O IP é um protocolo da Camada de rede

 É um endereço lógico único em toda a rede, portanto,

quando estamos navegando na Internet estamos utilizando um endereço IP único mundialmente, pois a Internet é uma rede mundial

 Em redes locais podemos utilizar alguns endereços que não

são válidos na Internet. Estes são reservados para redes locais, mas cada máquina da rede local utilizará um único IP nesta rede local.

Endereço IPv

 (^) Um endereço IP consiste em 4 bytes ou 32 bits. Ao invés de trabalhar com 32 bits por vez, é comum a prática de segmentação dos 32 bits de um endereço IP em quatro campos de 8 bits chamados de octetos;  (^) Cada octeto é convertido em um número de base decimal na escala de 0-255. Estes são separados por um ponto. Este formato é chamado de notação decimal pontuada. Em uma rede, estes números devem ser únicos e seguem a algumas regras que veremos a seguir;  (^) Exemplo.: 74.125.91.104 (www.google.com).

Host x Rede  (^) Cada endereço IP inclui uma identificação de rede e uma de host (máquina):  (^) A identificação de rede (também conhecida como endereço de rede) identifica os sistemas que estão localizados no mesmo segmento físico de rede na abrangência de roteadores IPs. Todos os sistemas na mesma rede física devem ter a mesma identificação de rede. A identificação de rede deve ser única na rede;  (^) A identificação de host (também conhecido como endereço de host) identifica uma estação de trabalho, servidor, roteador, ou outro host TCP/IP (nó da rede) dentro de uma rede. O endereço para cada host deve ser único para a identificação de rede.

Classes IP

Existem 5 classes (A,B,C,D,E) de endereços

IP, que irão variar conforme a quantidade de endereços de rede existente em cada classe;

O objetivos das classes é determinar qual parte

do endereço IP pertence a rede e qual parte do endereço IP pertence ao host, além de permitir uma melhor distribuição dos endereços IP’s.

Classe A  (^) O primeiro byte do endereço está entre 1 e 127.  (^) Exemplo: 13.0.0.1 / 80.10.69.12 / 37.25.10.  (^) Nos endereços de Classe A, o primeiro número identifica a rede e os outros três números identificam o próprio host.

Classe C  (^) O primeiro byte do endereço está entre 192 e 223.  (^) Exemplo: 200.0.0.1 / 220.10.69.12 / 195.25.10.  (^) Nos endereços de Classe C, o três primeiros números identificam a rede e os últimos números identificam o próprio host.

Classe D  (^) O primeiro byte do endereço está entre 224 e 239;  (^) Exemplo: 225.0.0.1 / 239.10.69.12 / 226.25.10.99;  (^) Esta classe está reservada para criar agrupamentos de computadores para o uso de Multicast (acesso apenas a endereços que estejam configurados para receber os dados). Não podemos utilizar esta faixa de endereços para endereçar os computadores de usuários na rede TCP/IP.

Números Máximos de Hosts em cada Classe

1. Octeto Max. Redes Formato Exemplo Max. Host 1-126 126 R.H.H.H 100.1.240.28 16.777. 128-191 16.384 R.R.H.H 157.100.5.195 65. 192-223 2.097.152 R.R.R.H 205.35.4.120 254 224-239 Multicast 240-247 Resevado

Conflitos IP Para definirmos os IP’s de uma rede, precisamos seguir

estas duas regras:

 (^) Na mesma rede, os IP’s de todas as máquinas devem estar na mesma rede. Por exemplo: Endereços Classe A. (13.0.0.1, onde o 13 é rede e 0.0.1 é host); Todos os hosts desta rede devem estar na mesma rede, ou seja, com IP’s começados por 13;  (^) Numa mesma rede não poderá haver endereços IP’s iguais.

Máscara de Sub-Rede  (^) Existem casos onde faz-se necessário subdividir uma rede em redes menores. Imagine o administrador de uma rede que contém 16 milhões de hosts. Ele deverá utilizar uma rede Classe A;  (^) A máscara de rede foi criada para formar sub-redes menores, e também possibilitar uma melhor utilização dos endereços IP disponíveis;  (^) Em resumo, o parâmetro Máscara de Sub-rede serve para confirmar ou alterar o funcionamento das Classes de endereços padrões do TCP/IP;  (^) Sempre deverá ser configurado o IP e a máscara em uma rede.

Máscara de Sub-Rede

Endereço Máscara Classe Sub-rede 131.108.2.10 255.255.255.0 B 131.108.2. 15.6.24.20 255.255.0.0 A 15.6.0. 168.124.36.12 255.255.255.0 B 168.124.36.

Máscara de Sub-Rede

 (^) Também pode ser necessário, em casos especiais, subdividir ainda mais as classes de endereços IP;  (^) Para isso existem outras máscaras de IP conforme exemplos abaixo:  (^) IP: 200.220.171.0 Mask: 255.255.255. 0 Endereços entre: 200.220.171. 0 e 200.220.171. 255  (^) IP: 200.220.171.0 Mask: 255.255.255. 128 Endereços entre: 200.220.171. 0 e 200.220.171. 127  (^) IP: 200.220.171.0 Mask: 255.255.255. 192 Endereços entre: 200.220.171. 0 a 200.220.171. 63  (^) Etc.

Endereços não válidos na Internet Quando quiser configurar uma rede local, você deve

usar um dos endereços reservados; endereços que não

existem na Internet e que por isso podemos utilizar à

vontade em nossas redes particulares;

As faixas abaixo são reservadas para uso em redes

locais:

Faixa Máscara 10.X.X.X 255.0.0. 172.16.X.X até 172.31.X.X 255.255.0. 192.168.X.X 255.255.255.
