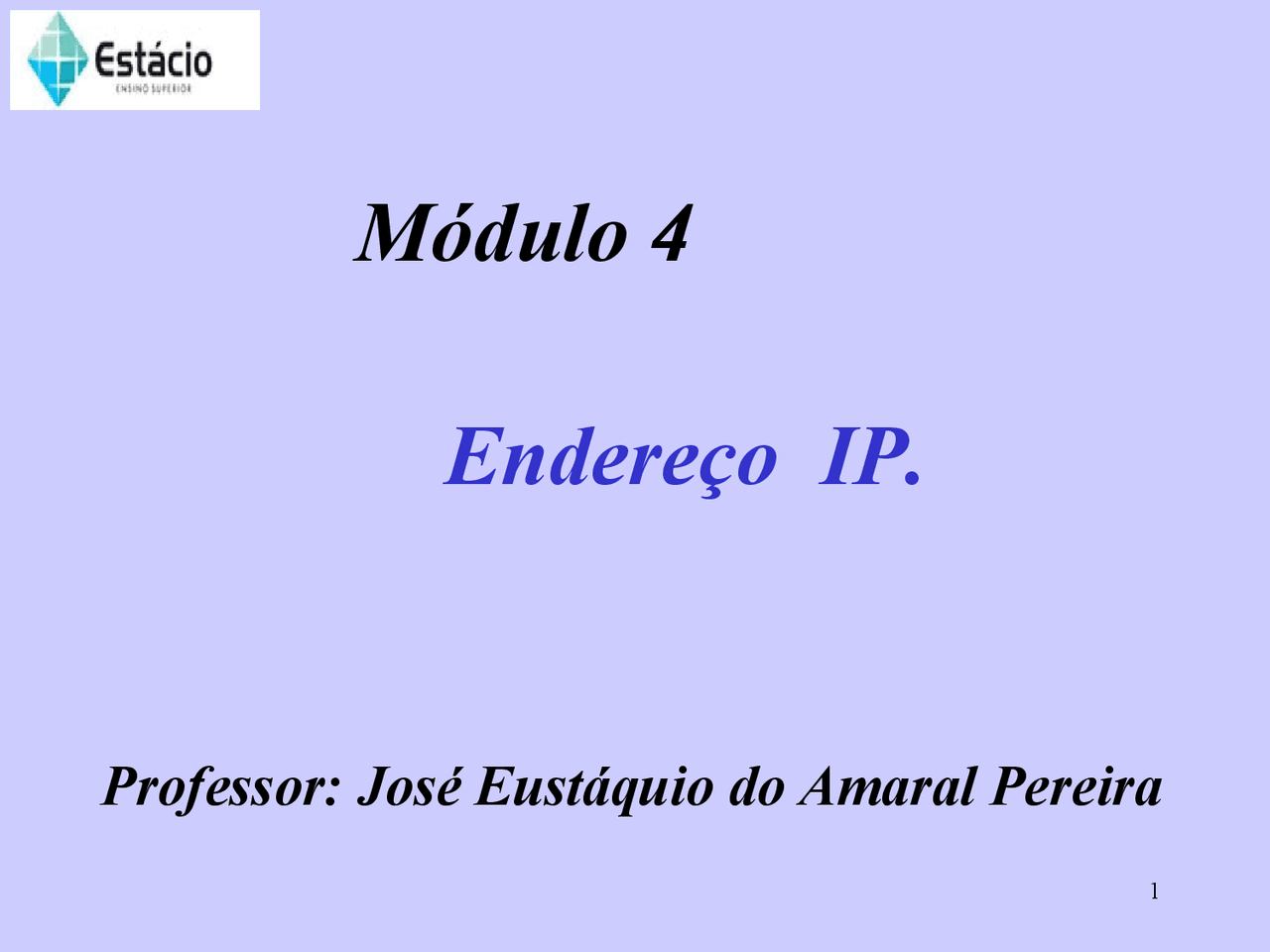

Módulo 4

Endereço IP.

Professor: José Eustáquio do Amaral Pereira

Visão Geral

• (^) Para determinar a localização de um host de destino em relação ao computador de origem, são utilizados os endereços IP, que são organizados em classes.
• (^) Isto é chamado endereçamento IP classificado. Você precisa designar endereços IP para todos os computadores que estão conectados à rede.
• (^) Os segmentos de rede conectados por um equipamento são chamados sub-redes.
• (^) Dividir a rede em sub-redes com o propósito de designar endereços IP é chamado segmentação.

Componentes de um Endereço

IP

Da mesma forma que o endereço de uma casa tem duas partes — um nome da rua e o número da residencia

• (^) um endereço IP também tem duas partes
• (^) ID de rede e o ID de host.

ID de Rede

• (^) A primeira parte de um endereço IP é o ID de rede, que identifica o segmento de rede no qual o computador está localizado.
• (^) Todos os computadores no mesmo segmento precisam ter o mesmo ID de rede, assim como todas as casas em uma área específica devem ter o mesmo código de endereçamento postal.

ID de Host

• (^) No geral, a maioria dos computadores têm apenas um adaptador de rede instalado requerendo então apenas um endereço IP único.
• (^) Se um dispositivo, como um roteador, tem múltiplos adaptadores de rede instalados, cada adaptador de rede precisa de um endereço IP próprio.

Endereçamento IP Classificado

192.168.1.0 192.168.1.0 192.168.3.0192.168.3. 192.168.1. 192.168.1. 100100 192.168.2.192.168.2. (^101101) 192.168.2. 192.168.2. 100100 192.168.3.192.168.3. (^100100) 192.168.2.0 192.168.2. 192.168.1.100192.168.1.100 192.168.1. IP Address Host ID Host ID Network ID Network ID

Determinando a Classe de

Endereços

Classe de endereço IP Endereço IP ID de rede Intervalo de valores de w A w.x.y.z w.0.0.0^ 1 – 126 B w.x.y.z w.x.0.0 128 – 191 C w.x.y.z w.x.y.0 192 – 223 D w.x.y.z Não disponível 224 – 239 E w.x.y.z Não disponível 240 – 255 OBS.: O ID de rede 127.0.0.0 é reservado para o teste de conectividade*

LINHAS DE DIREÇÃO DE

ENDEREÇAMENTO

• (^) O primeiro número no ID de rede não pode ser 127. Este número de ID é reservado para testar conexões, como o loopback local.
• (^) O primeiro numero do ID rede não pode ser zero.
• (^) Os números no ID de host não podem ser todos 255, como este endereço é utilizado como um endereço de difusão de IP.
• (^) O ID de host não pode ser formado apenas por zeros (0s) porque este endereço é utilizado para denotar um ID de rede.
• (^) O ID de host precisa ser único no ID de rede local.

Classes de Endereço IP

• (^) Classe B Endereços de classe B são atribuídos à redes que abrangem um tamanho de médio à grande. Esta classe permite 16.384 redes, utilizando os dois primeiros números para o ID de rede. Os dois números restantes são utilizados pelo ID de host, permitindo 65.534 hosts por rede.

Classes de Endereço IP

• (^) Classe C Endereços de classe C são utilizados em pequenas redes locais (LANs, local area networks). Esta classe permite aproximadamente 2.097.152 redes, utilizando os primeiros três números para o ID de rede. O número restante é utilizado pelo ID de host, permitindo 254 hosts por rede.

SEGMENTANDO UMA

REDE

• (^) Você também pode utilizar dispositivos físicos para dividir uma rede em segmentos menores a fim de aumentar a eficiência da rede.
• (^) Estes segmentos de rede separados por equipamentos são chamados sub-redes.

Sub-redes

Router Router Subnet 1 Subnet 2 (^111 ) Hub Hub HubHub

Máscaras de Sub-rede Padrão

• (^) No método classificado, cada classe de endereço tem uma máscara de sub-rede padrão.
• (^) A seguinte tabela lista as máscaras de sub- rede padrão para cada classe de endereço

Máscaras de Sub-rede Padrão

Classe de endereço IP Endereço IP Máscara de sub-rede ID de rede ID de host A w.x.y.z 255.0.0.0 w.0.0.0 x.y.z B w.x.y.z 255.255.0.0 w.x.0.0 y.z C w.x.y.z 255.255.255.0 w.x.y.0 z
