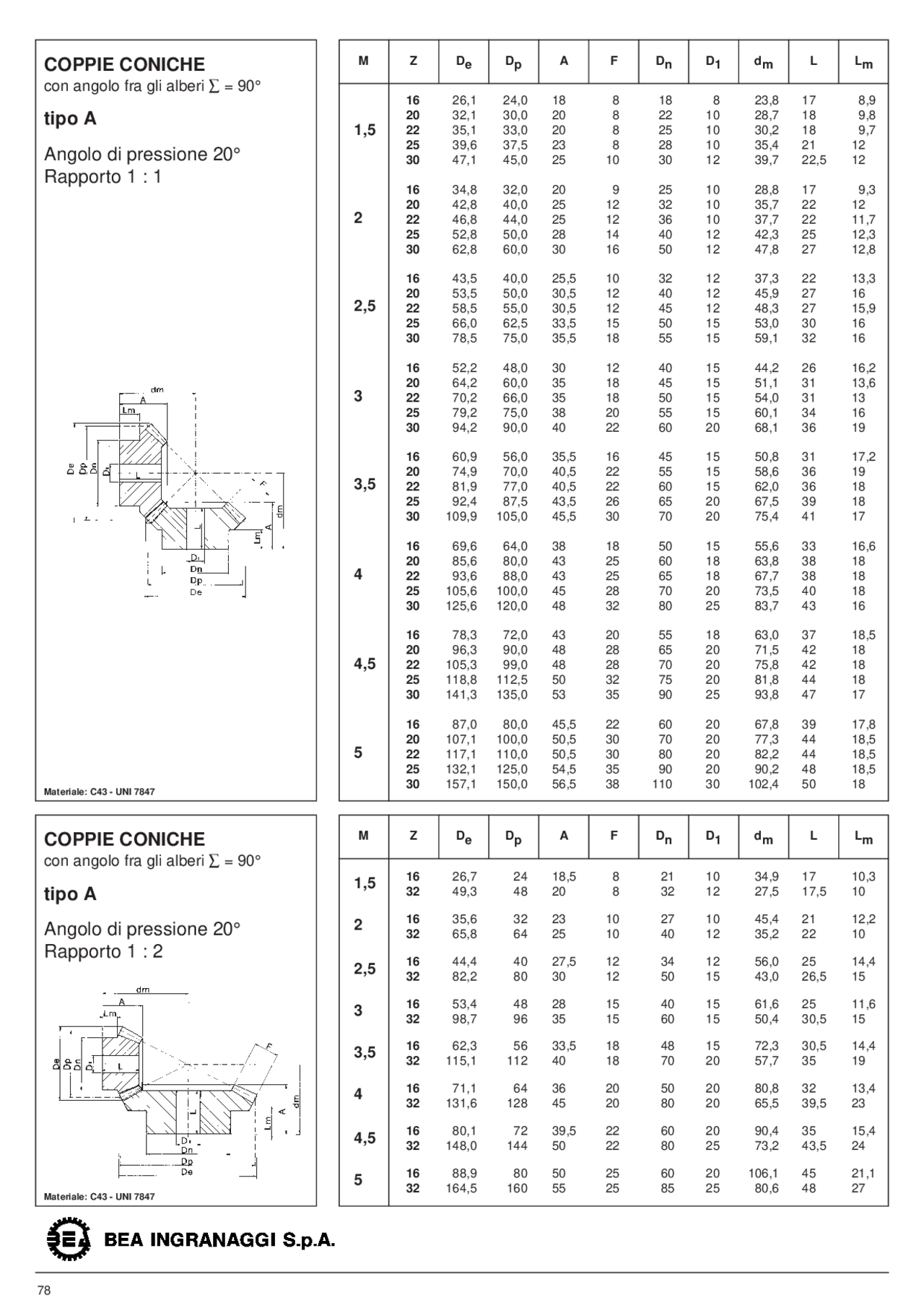

COPPIE CONICHE
con angolo fra gli alberi ∑= 90°
tipo A
Angolo di pressione 20°
Rapporto 1 : 1
COPPIE CONICHE
con angolo fra gli alberi ∑= 90°
tipo A
Angolo di pressione 20°
Rapporto 1 : 2
MZ
DeDpAF
DnD1dmLLm
MZ
DeDpAF
DnD1dmLLm
16 26,1 24,0 18 8 18 8 23,8 17 8,9
20 32,1 30,0 20 8 22 10 28,7 18 9,8
22 35,1 33,0 20 8 25 10 30,2 18 9,7
25 39,6 37,5 23 8 28 10 35,4 21 12
30 47,1 45,0 25 10 30 12 39,7 22,5 12
16 34,8 32,0 20 9 25 10 28,8 17 9,3
20 42,8 40,0 25 12 32 10 35,7 22 12
22 46,8 44,0 25 12 36 10 37,7 22 11,7
25 52,8 50,0 28 14 40 12 42,3 25 12,3
30 62,8 60,0 30 16 50 12 47,8 27 12,8
16 43,5 40,0 25,5 10 32 12 37,3 22 13,3
20 53,5 50,0 30,5 12 40 12 45,9 27 16
22 58,5 55,0 30,5 12 45 12 48,3 27 15,9
25 66,0 62,5 33,5 15 50 15 53,0 30 16
30 78,5 75,0 35,5 18 55 15 59,1 32 16
16 52,2 48,0 30 12 40 15 44,2 26 16,2
20 64,2 60,0 35 18 45 15 51,1 31 13,6
22 70,2 66,0 35 18 50 15 54,0 31 13
25 79,2 75,0 38 20 55 15 60,1 34 16
30 94,2 90,0 40 22 60 20 68,1 36 19
16 60,9 56,0 35,5 16 45 15 50,8 31 17,2
20 74,9 70,0 40,5 22 55 15 58,6 36 19
22 81,9 77,0 40,5 22 60 15 62,0 36 18
25 92,4 87,5 43,5 26 65 20 67,5 39 18
30 109,9 105,0 45,5 30 70 20 75,4 41 17
16 69,6 64,0 38 18 50 15 55,6 33 16,6
20 85,6 80,0 43 25 60 18 63,8 38 18
22 93,6 88,0 43 25 65 18 67,7 38 18
25 105,6 100,0 45 28 70 20 73,5 40 18
30 125,6 120,0 48 32 80 25 83,7 43 16
16 78,3 72,0 43 20 55 18 63,0 37 18,5
20 96,3 90,0 48 28 65 20 71,5 42 18
22 105,3 99,0 48 28 70 20 75,8 42 18
25 118,8 112,5 50 32 75 20 81,8 44 18
30 141,3 135,0 53 35 90 25 93,8 47 17
16 87,0 80,0 45,5 22 60 20 67,8 39 17,8
20 107,1 100,0 50,5 30 70 20 77,3 44 18,5
22 117,1 110,0 50,5 30 80 20 82,2 44 18,5
25 132,1 125,0 54,5 35 90 20 90,2 48 18,5
30 157,1 150,0 56,5 38 110 30 102,4 50 18
16 26,7 24 18,5 8 21 10 34,9 17 10,3
32 49,3 48 20 8 32 12 27,5 17,5 10
16 35,6 32 23 10 27 10 45,4 21 12,2
32 65,8 64 25 10 40 12 35,2 22 10
16 44,4 40 27,5 12 34 12 56,0 25 14,4
32 82,2 80 30 12 50 15 43,0 26,5 15
16 53,4 48 28 15 40 15 61,6 25 11,6
32 98,7 96 35 15 60 15 50,4 30,5 15
16 62,3 56 33,5 18 48 15 72,3 30,5 14,4
32 115,1 112 40 18 70 20 57,7 35 19
16 71,1 64 36 20 50 20 80,8 32 13,4
32 131,6 128 45 20 80 20 65,5 39,5 23
16 80,1 72 39,5 22 60 20 90,4 35 15,4
32 148,0 144 50 22 80 25 73,2 43,5 24
16 88,9 80 50 25 60 20 106,1 45 21,1
32 164,5 160 55 25 85 25 80,6 48 27
Materiale: C43 - UNI 7847
Materiale: C43 - UNI 7847
1,5
2
2,5
3
3,5
4
4,5
5
1,5
2
2,5
3
3,5
4
4,5
5
