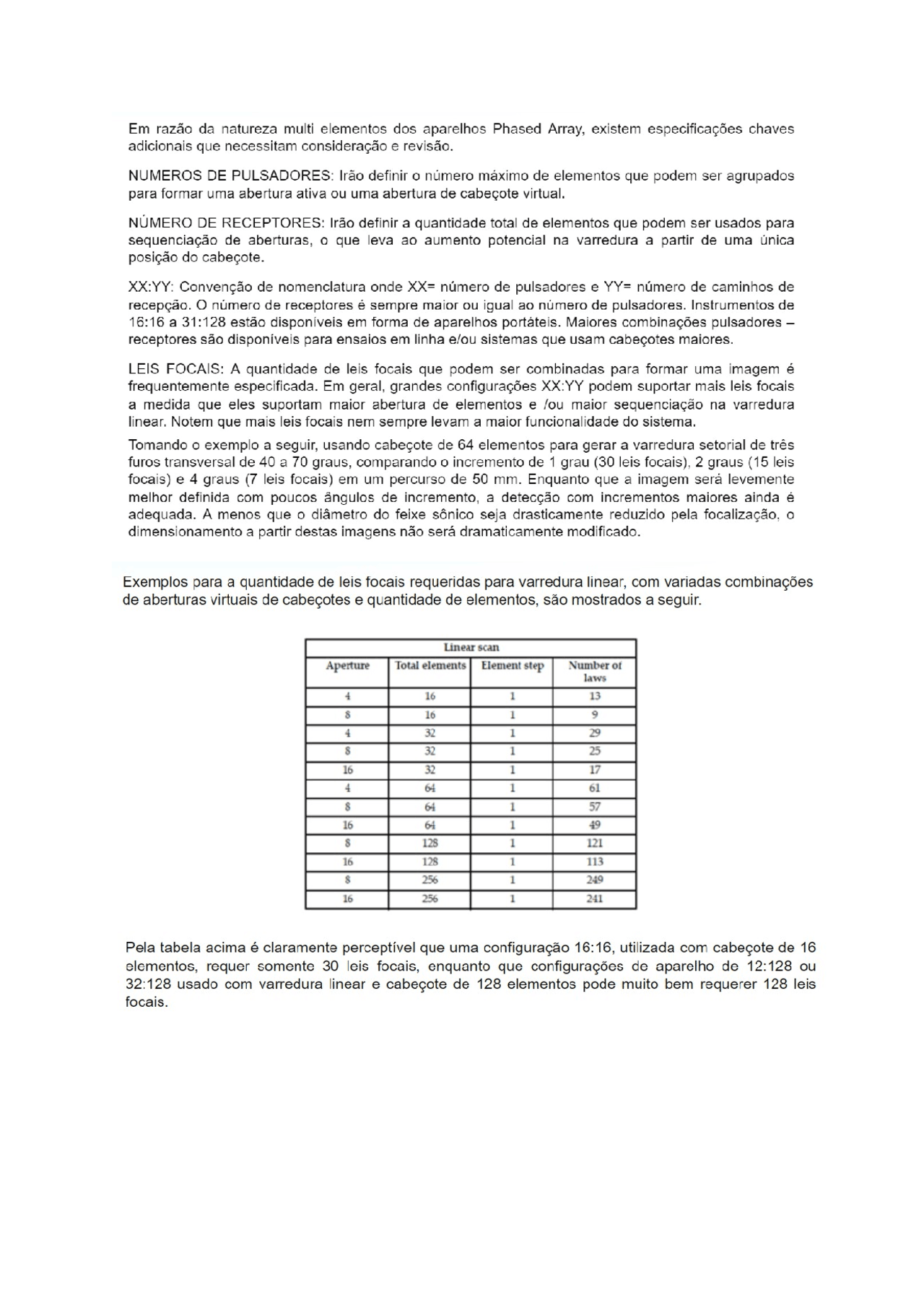

Em razão da natureza multi elementos dos aparelhos Phased Array, existem especificações chaves adicionais que necessitam consideração e revisão. NUMEROS DE PULSADORES: Irão definir o número máximo de elementos que podem ser agrupados para formar uma abertura ativa ou uma abertura de cabeçote virtual. NÚMERO DE RECEPTORES: Irão definir a quantidade total de elementos que podem ser usados para sequenciação de aberturas, o que leva ao aumento potencial na varredura a partir de uma única posição do cabeçote. XX:YY: Convenção de nomenclatura onde XX= número de pulsadores e YY= número de caminhos de recepção. O número de receptores é sempre maior ou igual ao número de pulsadores. Instrumentos de 16:16 a 31:128 estão disponíveis em forma de aparelhos portáteis. Maiores combinações pulsadores — receptores são disponíveis para ensaios em linha e/ou sistemas que usam cabeçotes maiores. LEIS FOCAIS: A quantidade de leis focais que podem ser combinadas para formar uma imagem é frequentemente especificada. Em geral, grandes configurações XX:YY podem suportar mais leis focais a medida que eles suportam maior abertura de elementos e /ou maior sequenciação na varredura linear. Notem que mais leis focais nem sempre levam a maior funcionalidade do sistema. Tomando o exemplo a seguir, usando cabeçote de 64 elementos para gerar a varredura setorial de três furos transversal de 40 a 70 graus, comparando o incremento de 1 grau (30 leis focais), 2 graus (15 leis focais) e 4 graus (7 leis focais) em um percurso de 50 mm. Enquanto que a imagem será levemente melhor definida com poucos ângulos de incremento, a detecção com incrementos maiores ainda é adequada. A menos que o diâmetro do feixe sônico seja drasticamente reduzido pela focalização. o dimensionamento a partir destas imagens não será dramaticamente modificado. Exemplos para a quantidade de leis focais requeridas para varredura linsar, com variadas combinações de aberturas virtuais de cabeçotes e quantidade de elementos, são mostrados a seguir. Linear scan Aperture | Total elements] Element step | Number of laws 16 B» 16 9 3 7 Y 61 5 4 Pela tabela acima é claramente perceptível que uma configuração 16:16, utilizada com cabeçote de 16 elementos, requer somente 30 leis focais, enquanto que configurações de aparelho de 12:128 ou 32:128 usado com varredura linear e cabeçote de 128 elementos pode muito bem requerer 128 leis focais.
