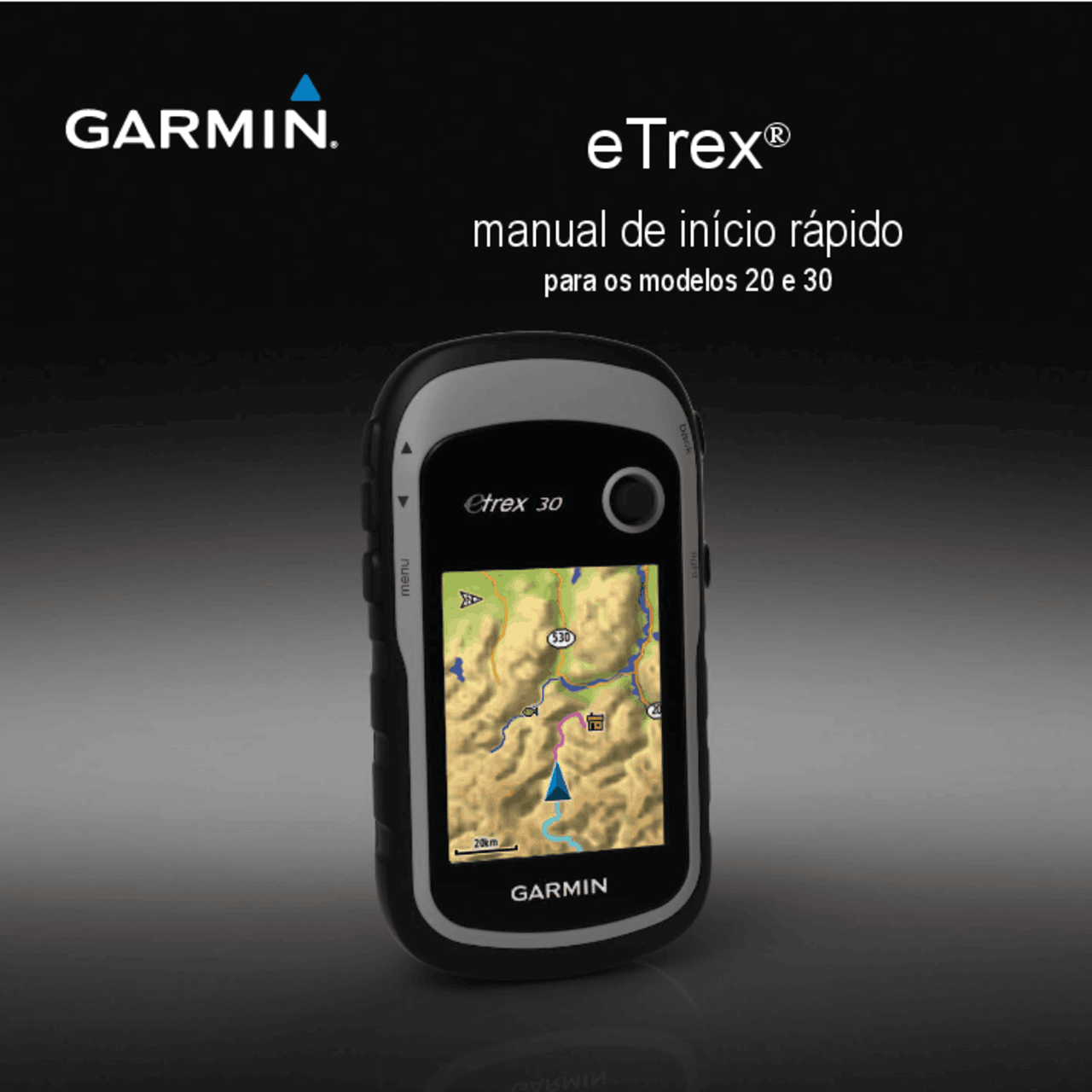

eTrex

manual de início rápido

para os modelos 20 e 30

Como começar

 aviso

Consulte o guia Informações Importantes de Segurança e do Produto na embalagem do produto para ler os avisos relativos ao mesmo e outras informações importantes.

Ao utilizar o seu dispositivo pela primeira vez, deverá realizar as seguintes tarefas para configurar o dispositivo e conhecer as principais funcionalidades.

1. Colocar as pilhas (página 3).
2. Ligar o dispositivo (page 4).
3. Registar o dispositivo (page 4).
4. Adquirir satélites (page 4).
5. Calibrar a bússola (página 5).
6. Marcar um ponto de passagem (página 5).
7. Criar uma rota (página 7).
8. Gravar um trajecto (página 7).
9. Navegar para um destino (página 8).

Perspectiva geral do dispositivo

➊

➍ (^) ➎

➌

➋

➊ Botões de zoom ➋ Botão back ➌ Thumb Stick^ ™ ➍ Botão menu ➎ (^) Botão de alimentação e de retroiluminação

2. Coloque as pilhas, observando a polaridade correcta.
3. Volte a colocar a tampa da bateria e rode a argola em D para a direita.
4. Mantenha premido (página 2).
5. Seleccione Configuração > Sistema > Tipo de pilha.
6. Seleccione Alcalina , Lítio ou NiMH Recarregável.

Ligar e desligar o dispositivo Mantenha premido (página 2).

Registar o seu dispositivo

• Aceda a http://my.garmin.com.
• Guarde o recibo de compra original ou uma fotocópia num local seguro.

sinais de satélite Depois de ligar o dispositivo, este começa a adquirir sinais de satélite. Para adquirir sinais de satélite, poderá ser necessária uma visão desimpedida do céu. Quando as barras de GPS na página de retroiluminação (página 4) estiverem a verde fixo, o dispositivo adquiriu sinais de satélite. A data e a hora são definidas automaticamente com base na posição GPS.

Para obter mais informações sobre o GPS, visite www.garmin.com/aboutGPS.

ajustar a retroiluminação NoTA : o brilho da retroiluminação pode ser limitado quando houver pouca bateria restante. Uma utilização excessiva da retroiluminação

do ecrã pode reduzir significativamente a duração da pilha.

1. Enquanto o dispositivo se encontrar ligado, prima.
2. Mova o Thumb Stick para a esquerda e para a direita para ajustar o nível de brilho.

Calibrar a bússola

nota Calibre a bússola electrónica no exterior. Para melhorar a precisão da direcção, afaste-se de objectos influenciam os campos magnéticos, como por exemplo, automóveis, edifícios ou linhas eléctricas.

O eTrex 30 está equipado com uma bússola electrónica de 3 eixos.

Calibre a bússola depois de percorrer grandes distâncias, de se registarem alterações bruscas de temperatura ou quando mudar as pilhas.

1. Seleccione Bússola.
2. Seleccione menu.
3. Seleccione Calibrar bússola > Iniciar.
   4. Siga as instruções no ecrã.

seleccionar um perfil Os perfis são uma colecção de definições que optimizam o seu dispositivo com base na forma como o utiliza. Por exemplo, as suas definições e vistas podem ser diferentes quando estiver a utilizar o dispositivo para geocaching ou para navegação náutica.

1. Seleccione Alterar o perfil.
2. Seleccione um perfil.

Pontos de passagem Os pontos de passagem são posições que pode registar e guardar no dispositivo.

Criar um ponto de passagem Pode guardar a sua posição actual como um ponto de passagem.

1. Seleccione Marcar Ponto de Passagem.
2. Seleccione uma opção:

Criar uma rota Uma rota é uma sequência de pontos de passagem que o encaminham até ao seu destino final.

1. Seleccione Planificador de Rotas > Criar Rota > Seleccionar 1º ponto.
2. Seleccione uma categoria.
3. Seleccione o primeiro ponto na rota.
4. Seleccione Utilize.
5. Repita os passos 2–4 até a rota ficar concluída.
6. Seleccione back para guardar a rota.

Trajectos

Um trajecto corresponde a uma gravação do seu caminho. O registo de trajectos contém informações acerca dos pontos ao longo do caminho gravado, incluindo a hora, a localização e a elevação de cada ponto.

Gravar registos de trajectos

1. Seleccione Configuração > Trajectos > Registo de trajectos. 2. Seleccione Gravar , Não mostrar ou Gravar , Mostrar no mapa. Se seleccionar Gravar , Mostrar no Mapa , uma linha no mapa indicará o seu trajecto. 3. Seleccione Método de gravação. 4. Seleccione uma opção: - Para gravar trajectos a uma velocidade variável para criar uma excelente representação dos seus trajectos, seleccione Auto. - Para gravar trajectos a uma distância especificada, seleccione Distância. - Para gravar trajectos a uma hora especificada, seleccione Tempo. 5. Seleccione Intervalo. 6. Realize uma das seguintes acções: - Seleccione uma opção para gravar trajectos com maior ou menor frequência. NoTA : a utilização de intervalo Mais frequente permite o maior detalhe de trajecto, mas enche a memória do dispositivo mais rapidamente.

• Introduza o tempo ou a distância, e seleccione Concluído.

É criado um registo de trajectos à medida que se movimenta com o dispositivo ligado.

Navegar até um destino

Pode navegar até um destino através do mapa ou da bússola.

1. Seleccione Para onde?.
2. Seleccione uma categoria.
3. Seleccione um destino.
4. Seleccione Ir.

A página do mapa abre-se com a sua rota assinalada com uma linha magenta.

5. Navegar através do mapa (página 8) ou da bússola (página 8).

Utilizar o mapa

1. Seleccione Mapa. O ícone de posição representa a sua localização no mapa. À medida que viaja, o ícone de posição move-se.
2. Execute uma ou mais acções:
   • Utilize o Thumb Stick para mover o mapa para diferentes áreas.
   • Seleccione ▲ e ▼ para aumentar e diminuir o zoom no mapa. DICA : para personalizar a visualização do mapa, seleccione menu > Configurar mapa , e ajuste as definições.

Navegar com o ponteiro de rumo O eTrex 30 está equipado com uma bússola electrónica de 3 eixos. Ao navegar para um destino, o ponteiro do rumo aponta para o seu destino, independentemente da direcção que está a tomar.

obter os manuais a partir do dispositivo

1. Ligue o seu dispositivo a um computador (página 9).
2. Levante a capa contra intempéries da porta mini-USB.
3. Ligue a extremidade pequena do cabo USB à porta mini-USB.
4. Abra o volume ou a unidade “Garmin”.
5. Abra o volume ou a pasta Garmin \ Documents.
6. Clique duas vezes em START HERE. html.

acessórios opcionais Encontram-se disponíveis acessórios opcionais, como suportes, mapas, acessórios de fitness e peças de substituição, em http://buy.garmin.com ou através de um representante Garmin.

Contactar a assistência ao Produto Garmin

• Visite www.garmin.com/support e clique em Contact Support para obter informações de assistência específicas para o seu país.
• Nos E.U.A., ligue para o (913) 397 8200 ou (800) 800 1020.
• No R.U., ligue para o 0808 2380000.
• Na Europa, ligue para o +44 (0) 870 8501241.
