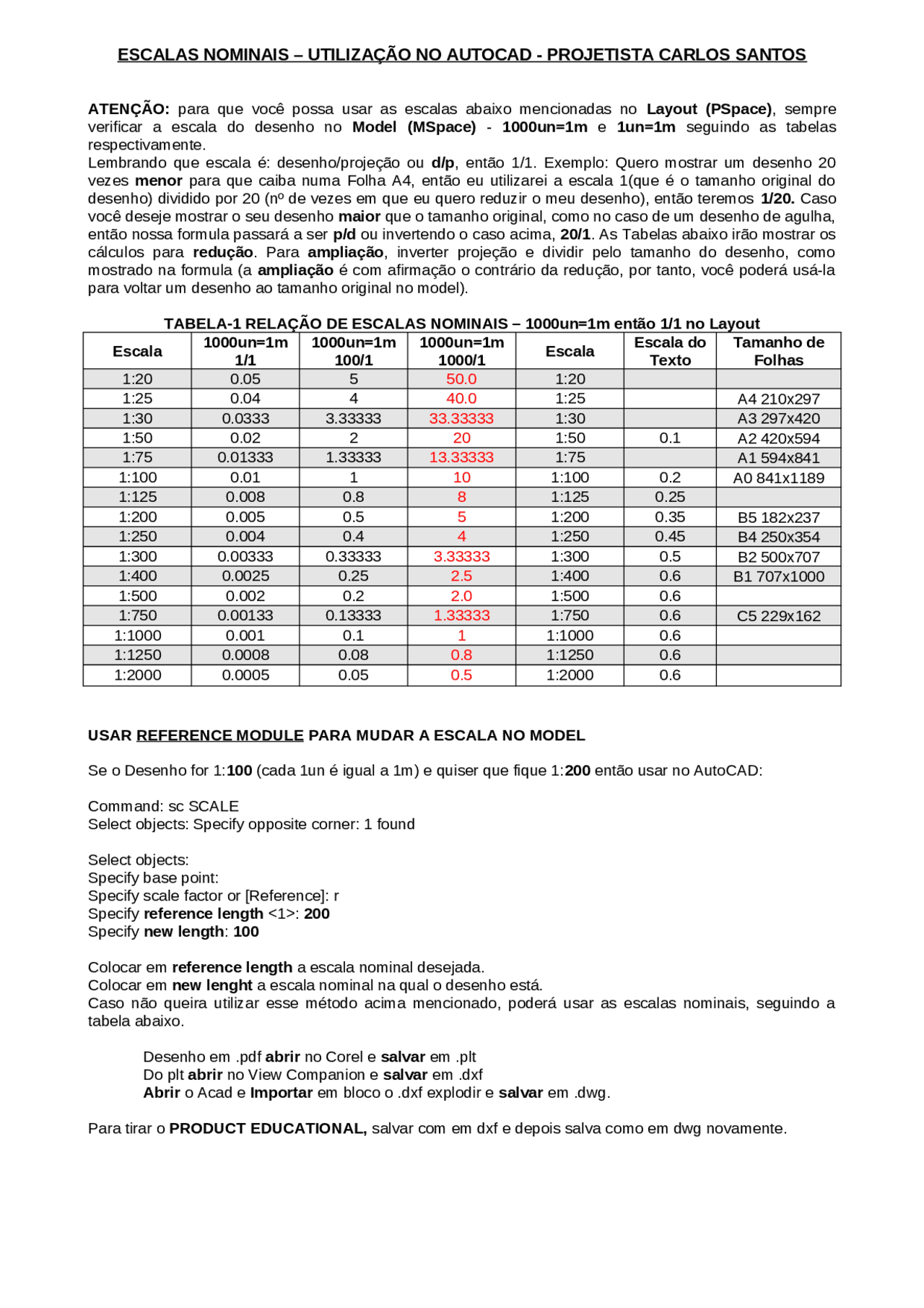

ESCALAS NOMINAIS – UTILIZAÇÃO NO AUTOCAD - PROJETISTA CARLOS SANTOS
ATENÇÃO: para que você possa usar as escalas abaixo mencionadas no Layout (PSpace), sempre
verificar a escala do desenho no Model (MSpace) - 1000un=1m e 1un=1m seguindo as tabelas
respectivamente.
Lembrando que escala é: desenho/projeção ou d/p, então 1/1. Exemplo: Quero mostrar um desenho 20
vezes menor para que caiba numa Folha A4, então eu utilizarei a escala 1(que é o tamanho original do
desenho) dividido por 20 (nº de vezes em que eu quero reduzir o meu desenho), então teremos 1/20. Caso
você deseje mostrar o seu desenho maior que o tamanho original, como no caso de um desenho de agulha,
então nossa formula passará a ser p/d ou invertendo o caso acima, 20/1. As Tabelas abaixo irão mostrar os
cálculos para redução. Para ampliação, inverter projeção e dividir pelo tamanho do desenho, como
mostrado na formula (a ampliação é com afirmação o contrário da redução, por tanto, você poderá usá-la
para voltar um desenho ao tamanho original no model).
TABELA-1 RELAÇÃO DE ESCALAS NOMINAIS – 1000un=1m então 1/1 no Layout
Escala 1000un=1m
1/1
1000un=1m
100/1
1000un=1m
1000/1 Escala Escala do
Texto
Tamanho de
Folhas
1:20 0.05 5 50.0 1:20
1:25 0.04 4 40.0 1:25 A4 210x297
1:30 0.0333 3.33333 33.33333 1:30 A3 297x420
1:50 0.02 2 20 1:50 0.1 A2 420x594
1:75 0.01333 1.33333 13.33333 1:75 A1 594x841
1:100 0.01 1 10 1:100 0.2 A0 841x1189
1:125 0.008 0.8 81:125 0.25
1:200 0.005 0.5 51:200 0.35 B5 182x237
1:250 0.004 0.4 41:250 0.45 B4 250x354
1:300 0.00333 0.33333 3.33333 1:300 0.5 B2 500x707
1:400 0.0025 0.25 2.5 1:400 0.6 B1 707x1000
1:500 0.002 0.2 2.0 1:500 0.6
1:750 0.00133 0.13333 1.33333 1:750 0.6 C5 229x162
1:1000 0.001 0.1 11:1000 0.6
1:1250 0.0008 0.08 0.8 1:1250 0.6
1:2000 0.0005 0.05 0.5 1:2000 0.6
USAR REFERENCE MODULE PARA MUDAR A ESCALA NO MODEL
Se o Desenho for 1:100 (cada 1un é igual a 1m) e quiser que fique 1:200 então usar no AutoCAD:
Command: sc SCALE
Select objects: Specify opposite corner: 1 found
Select objects:
Specify base point:
Specify scale factor or [Reference]: r
Specify reference length <1>: 200
Specify new length: 100
Colocar em reference length a escala nominal desejada.
Colocar em new lenght a escala nominal na qual o desenho está.
Caso não queira utilizar esse método acima mencionado, poderá usar as escalas nominais, seguindo a
tabela abaixo.
Desenho em .pdf abrir no Corel e salvar em .plt
Do plt abrir no View Companion e salvar em .dxf
Abrir o Acad e Importar em bloco o .dxf explodir e salvar em .dwg.
Para tirar o PRODUCT EDUCATIONAL, salvar com em dxf e depois salva como em dwg novamente.
