Este documento mostra o esquema de ligação do sistema ecobox
Tipologia: Esquemas
1 / 3
Esta página não é visível na pré-visualização
Não perca as partes importantes!

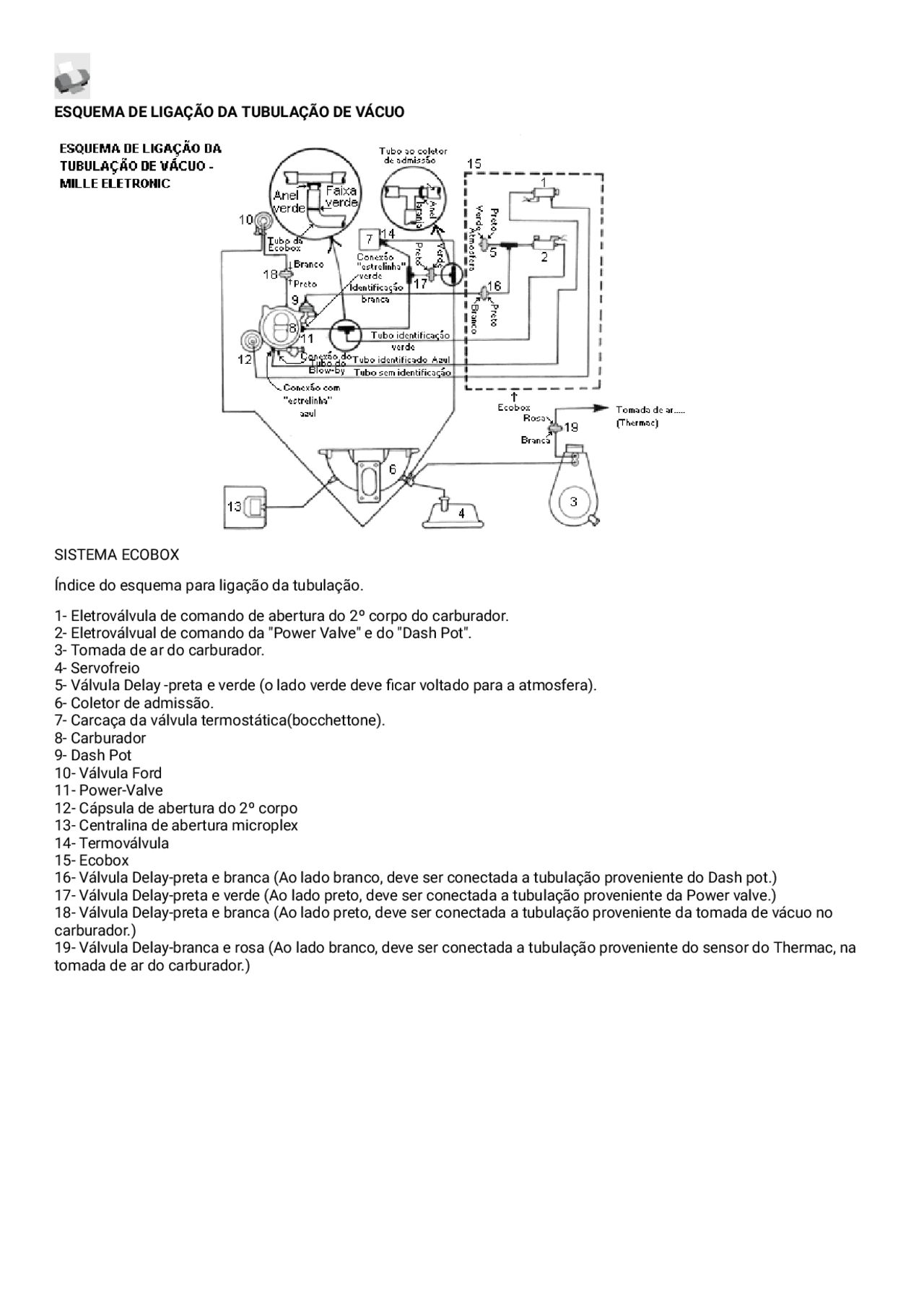

Índice do esquema para ligação da tubulação.
1- Eletroválvula de comando de abertura do 2º corpo do carburador. 2- Eletroválvual de comando da "Power Valve" e do "Dash Pot". 3- Tomada de ar do carburador. 4- Servofreio 5- Válvula Delay -preta e verde (o lado verde deve ficar voltado para a atmosfera). 6- Coletor de admissão. 7- Carcaça da válvula termostática(bocchettone). 8- Carburador 9- Dash Pot 10- Válvula Ford 11- Power-Valve 12- Cápsula de abertura do 2º corpo 13- Centralina de abertura microplex 14- Termoválvula 15- Ecobox 16- Válvula Delay-preta e branca (Ao lado branco, deve ser conectada a tubulação proveniente do Dash pot.) 17- Válvula Delay-preta e verde (Ao lado preto, deve ser conectada a tubulação proveniente da Power valve.) 18- Válvula Delay-preta e branca (Ao lado preto, deve ser conectada a tubulação proveniente da tomada de vácuo no carburador.) 19- Válvula Delay-branca e rosa (Ao lado branco, deve ser conectada a tubulação proveniente do sensor do Thermac, na tomada de ar do carburador.)
SISTEMA ECOBOX - Válvulas Delay - funcionamento/ligação.
A-Válvula Delay - preta e verde
Esta válvula corresponde a de múmero 5 no desenho esquemático do sistema. Sua finalidade é definir o funcionamento ou não da "Power-Valve" e do "Dash pot".
B-Válvula Delay - preta e branca
Esta válvula corresponde a de número 16 no desenho esquemático do sistema. Sua finalidade é definir o tempo de funcionamento do sistema Dash pot, ou seja, definir o tempo que o motor leva para voltar ao regime de marcha lenta quando este está em processo de desaceleração.
C-Válvula Delay - rosa e branca
Esta válvula corresponde a de número 19 no desenh esquemático do sistema. Sua finalidade é fazer com que a "portinhola" de entrada de ar frio no misturador do Thermac se abra mais lentamente.
D-Válvula Delay - preta e branca
Esta válvula corresponde a de número 18 no desenho esquemático do sistema. Sua finalidade é suavizar o sinal (vácuo) enviado do carburador paraa Válvula Ford, retardando assim a lavagem do canister.
E-Válvula Delay - preta e verde
Esta válvula corresponde a de número 17 no desenho esquemático do sistema. Sua finalidade é equalizar o vácuo existente no circuito do Dash Pot da Power-Valve.
