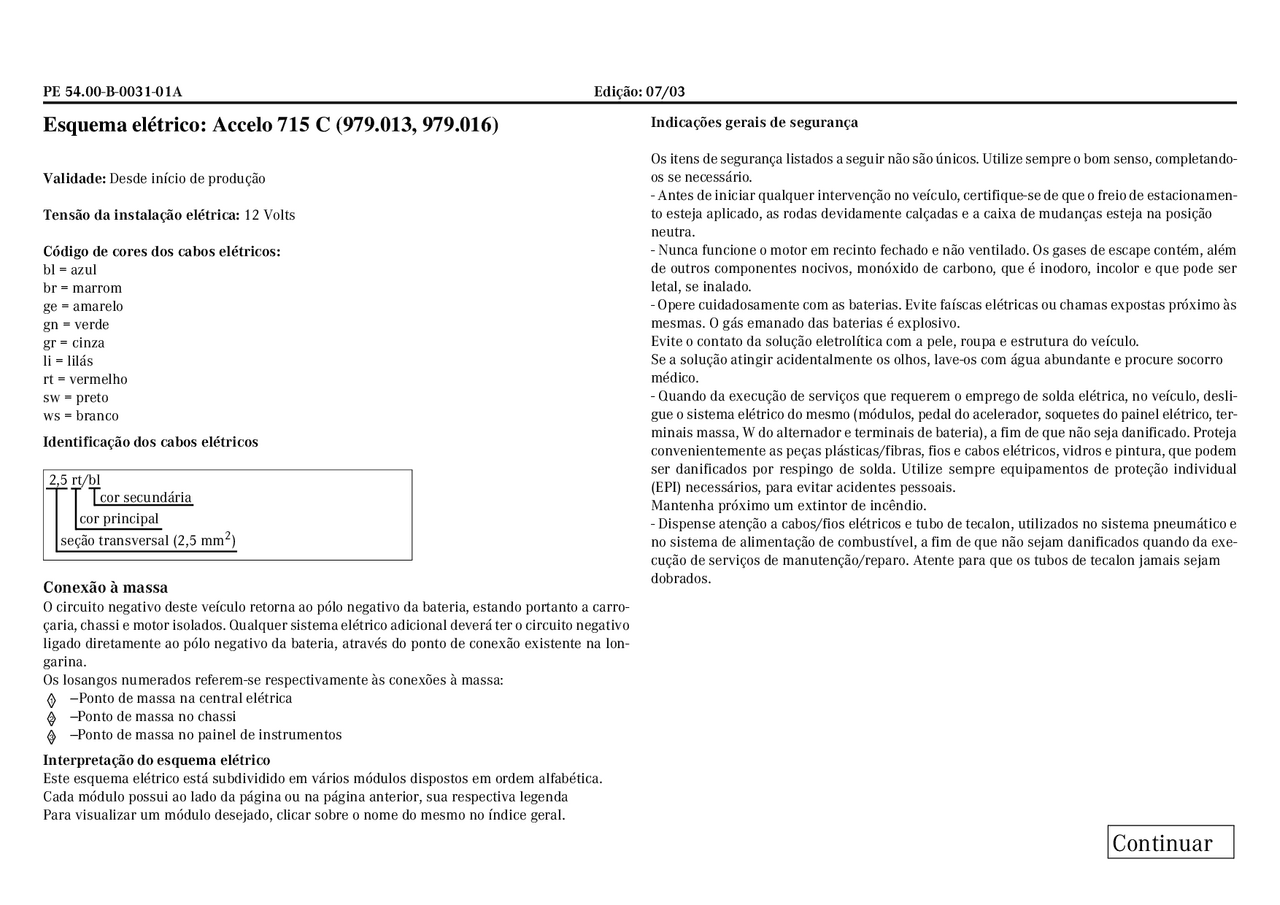

PE 54.00-B-0031-01A Edição: 07/03

Esquema elétrico: Accelo 715 C (979.013, 979.016)

Validade: Desde início de produção

Tensão da instalação elétrica: 12 Volts

Código de cores dos cabos elétricos:

bl = azul

br = marrom

ge = amarelo

gn = verde

gr = cinza

li = lilás

rt = vermelho

sw = preto

ws = branco

Identificação dos cabos elétricos

Conexão à massa

O circuito negativo deste veículo retorna ao pólo negativo da bateria, estando portanto a carro-

çaria, chassi e motor isolados. Qualquer sistema elétrico adicional deverá ter o circuito negativo

ligado diretamente ao pólo negativo da bateria, através do ponto de conexão existente na lon-

garina.

Os losangos numerados referem-se respectivamente às conexões à massa:

− Ponto de massa na central elétrica

− Ponto de massa no chassi

− Ponto de massa no painel de instrumentos

Interpretação do esquema elétrico

Este esquema elétrico está subdividido em vários módulos dispostos em ordem alfabética.

Cada módulo possui ao lado da página ou na página anterior, sua respectiva legenda

Para visualizar um módulo desejado, clicar sobre o nome do mesmo no índice geral.

Indicações gerais de segurança

Os itens de segurança listados a seguir não são únicos. Utilize sempre o bom senso, completando-

os se necessário.

- Antes de iniciar qualquer intervenção no veículo, certifique-se de que o freio de estacionamen-

to esteja aplicado, as rodas devidamente calçadas e a caixa de mudanças esteja na posição

neutra.

- Nunca funcione o motor em recinto fechado e não ventilado. Os gases de escape contém, além

de outros componentes nocivos, monóxido de carbono, que é inodoro, incolor e que pode ser

letal, se inalado.

- Opere cuidadosamente com as baterias. Evite faíscas elétricas ou chamas expostas próximo às

mesmas. O gás emanado das baterias é explosivo.

Evite o contato da solução eletrolítica com a pele, roupa e estrutura do veículo.

Se a solução atingir acidentalmente os olhos, lave-os com água abundante e procure socorro

médico.

- Quando da execução de serviços que requerem o emprego de solda elétrica, no veículo, desli-

gue o sistema elétrico do mesmo (módulos, pedal do acelerador, soquetes do painel elétrico, ter-

minais massa, W do alternador e terminais de bateria), a fim de que não seja danificado. Proteja

convenientemente as peças plásticas/fibras, fios e cabos elétricos, vidros e pintura, que podem

ser danificados por respingo de solda. Utilize sempre equipamentos de proteção individual

(EPI) necessários, para evitar acidentes pessoais.

Mantenha próximo um extintor de incêndio.

- Dispense atenção a cabos/fios elétricos e tubo de tecalon, utilizados no sistema pneumático e

no sistema de alimentação de combustível, a fim de que não sejam danificados quando da exe-

cução de serviços de manutenção/reparo. Atente para que os tubos de tecalon jamais sejam

dobrados.

2,5 rt/bl

seção transversal (2,5 mm2)

cor principal

cor secundária

◊

Continuar

Pré-visualização parcial do texto

Baixe esquema eletrico accelo 715 e outras Esquemas em PDF para Matérias técnicas, somente na Docsity!

PE 54.00-B-0031-01A Edição: 07/

Esquema elétrico: Accelo 715 C (979.013, 979.016) Validade:

Desde início de produção Tensão da instalação elétrica: 12 Volts Código de cores dos cabos elétricos: bl = azul br = marrom ge = amarelo gn = verde gr = cinza li = lilás rt = vermelho sw = preto ws = branco Identificação dos cabos elétricos Conexão à massa O circuito negativo deste veículo retorna ao pólo negativo da bateria, estando portanto a carro

çaria, chassi e motor isolados. Qualquer sistema elétrico adicional deverá ter o circuito negativoligado diretamente ao pólo negativo da bateria, através do ponto de conexão existente na lon - garina. Os losangos numerados referem-se respectivamente às conexões à massa: −^ Ponto de massa na central elétrica −Ponto de massa no chassi −Ponto de massa no painel de instrumentos Interpretação do esquema elétrico Este esquema elétrico está subdividido em vários módulos dispostos em ordem alfabética. Cada módulo possui ao lado da página ou na página anterior, sua respectiva legenda Para visualizar um módulo desejado, clicar sobre o nome do mesmo no índice geral. Indicações gerais de segurança Os itens de segurança listados a seguir não são únicos. Utilize sempre o bom senso, completando-os se necessário. - Antes de iniciar qualquer intervenção no veículo, certifique-se de que o freio de estacionamen

to esteja aplicado, as rodas devidamente calçadas e a caixa de mudanças esteja na posição neutra. - Nunca funcione o motor em recinto fechado e não ventilado. Os gases de escape contém, alémde outros componentes nocivos, monóxido de carbono, que é inodoro, incolor e que pode serletal, se inalado. - Opere cuidadosamente com as baterias. Evite faíscas elétricas ou chamas expostas próximo àsmesmas. O gás emanado das baterias é explosivo. Evite o contato da solução eletrolítica com a pele, roupa e estrutura do veículo. Se a solução atingir acidentalmente os olhos, lave-os com água abundante e procure socorro médico. - Quando da execução de serviços que requerem o emprego de solda elétrica, no veículo, desli

gue o sistema elétrico do mesmo (módulos, pedal do acelerador, soquetes do painel elétrico, ter

minais massa, W do alternador e terminais de bateria), a fim de que não seja danificado. Protejaconvenientemente as peças plásticas/fibras, fios e cabos elétricos, vidros e pintura, que podemser danificados por respingo de solda. Utilize sempre equipamentos de proteção individual(EPI) necessários, para evitar acidentes pessoais. Mantenha próximo um extintor de incêndio. - Dispense atenção a cabos/fios elétricos e tubo de tecalon, utilizados no sistema pneumático eno sistema de alimentação de combustível, a fim de que não sejam danificados quando da exe

cução de serviços de manutenção/reparo. Atente para que os tubos de tecalon jamais sejam dobrados. 2,5 rt/bl seção transversal (2,5 mm 2 ) cor principal cor secundária

Continuar

PE 54.00-B-0031-01A Edição: 07/

Índice dos módulos: ABS ............................................................................................................... 2 Acelerador .................................................................................................. 23 Acendedor de cigarros................................................................................. 3 Acionamento elétrico dos vidros (veículos com sistema de alarme)........ 4 Acionamento elétrico dos vidros (veículos sem sistema de alarme) ........ 6 Alarme .......................................................................................................... 7 Ar condicionado e ventilação forçada ......................................................... 9 Buzina ......................................................................................................... 18 CAN............................................................................................................. 11 Desgaste da embreagem ............................................................................ 23 Desgaste das pastilhas de freio ................................................................. 12 Diagnose ..................................................................................................... 13 Etiqueta de identificação de fusíveis e relés ............................................. 39 Etiqueta de identificação de fusíveis e relés (Continuação) .................... 40 Iluminação Faróis .......................................................................................................................... 14 Iluminação dos interruptores .................................................................................. 15 Iluminação interna da cabina ................................................................................ 17 Luzes de freio ............................................................................................................ 18 Luzes de marcha-à-ré ............................................................................................... 18 Luzes de neblina ....................................................................................................... 19 Luzes de posição e delimitação .............................................................................. 20 Luzes indicadoras de direção e de emergência ................................................... 21 Indicador de manutenção do filtro de ar .................................................. 29 Lavador e limpador de pára-brisas ........................................................... 22 Manutenção do filtro de ar ........................................................................ 29 Motor Alimentação do módulo do motor .......................................................................... 25 CAN............................................................................................................................. 11 Sensor de desgaste da embreagem......................................................................... 23 Sensor de fase "NW" ................................................................................................. 26 Sensor de nível de óleo do cárter .......................................................................... 26 Sensor de pressão de óleo do motor ...................................................................... 26 Sensor de pressão do combustível.......................................................................... 26

Sensor de pressão do turbo ......................................................................................26 Sensor de temperatura do líquido de arrefecimento do motor .........................26 Sensor de temperatura do coletor de admissão ................................................... 26 Sensor de rotação da árvore de manivelas ............................................................26 Unidades injetoras.....................................................................................................23 Válvula eletromagnética VNT (geometria variável do turbo ..............................23 Válvula reguladora de pressão ................................................................................23 Painel de instrumentos Alimentação do painel de instrumentos ............................................................... 28 Indicador de manutenção do filtro de ar............................................................... 29 Interruptor da lâmpada-piloto da trava da cabina ...............................................29 Interruptor da lâmpada-piloto do freio de estacionamento ................................29 Interruptor do cinto de segurança .........................................................................29 Interruptor do nível do fluido de freio....................................................................29 Nível do fluido de freio..............................................................................................29 Nível do líquido de arrefecimento...........................................................................29 Sensor de água no filtro de combustível................................................................29 Sensor do nível de combustível...............................................................................29 Rádio............................................................................................................. 3 Regulagem elétrica e desembaçador dos espelhos retrovisores ............. 30 Resistência de aquecimento dos gases de escape.................................... 23 Sensor de água no filtro de combustível .................................................. 29 Sensor de desgaste da embreagem .......................................................... 23 Sensor do nível do líquido de arrefecimento ............................................ 29 Sistema EKP................................................................................................ 38 Sistema de geração de energia.................................................................. 32 Sistema de geração dos barramentos FC(Kl 15), FD (Kl 30) ................... 33 Sistema de partida do motor ...................................................................... 34 Tacógrafo .................................................................................................... 36 Tomada 12 Volts .......................................................................................... 3 Tomada de força.......................................................................................... 23 Trava da cabina........................................................................................... 29 Travamento de portas ................................................................................ 37 Ventilação forçada ..................................................................................... 09 Etiqueta de identificação de fusíveis e relés............................................. 39 Etiqueta de identificação de fusíveis e relés (Continuação) .................... 40

Retornar à primeira página

PE 54.00-B-0031-01A Edição: 07/

Acendedor de cigarros, Rádio, Tomada 12 Volts A

Rádio A Alto-falante A Acendedor de cigarros A Tomada elétrica para equipamentos adicionais (12 volts) FC (KL.15) Barramento de fusíveis do terminal 15 FD Barramento de fusíveis do terminal 30 P Painel de instrumentos U Módulo amplificador da antena de rádio

B54.00-0366-

Retornar ao índice

PE 54.00-B-0031-01A Edição: 07/

Acionamento elétrico dos vidros (veículos com sistema de alarme) M

Motor de acionamento do vidro, lado do motorista M Motor de acionamento do vidro, lado do passageiro S Interruptor de acionamento do vidro, lado do motorista S Interruptor de acionamento do vidro, lado do passageiro S Interruptor de acionamento do vidro, lado do passageiro (acionado pelo motorista) U Módulo do alarme (ADW)

Circuito

Retornar ao índice

PE 54.00-B-0031-01A Edição: 07/

Acionamento elétrico dos vidros (veículos sem sistema de alarme) FC

(KL.15) Barramento de fusíveis do terminal 15 M Motor de acionamento do vidro, lado do motorista M Motor de acionamento do vidro, lado do passageiro S Interruptor de acionamento do vidro, lado do motorista S Interruptor de acionamento do vidro, lado do passageiro S Interruptor de acionamento do vidro, lado do passageiro(acionado pelo motorista)

B54.00-0371-

Retornar ao índice

PE 54.00-B-0031-01A Edição: 07/

Alarme B

Interruptor na porta para iluminação da cabina B Interruptor da lâmpada-piloto da trava da cabina B121 Sensor de alarme (RX) B122 Sensor de alarme (TX) E Luz indicadora de direção dianteira esquerda E Luz indicadora de direção dianteira direita E Luz indicadora de direção traseira esquerda E Luz indicadora de direção traseira direita E Luz indicadora de direção lateral esquerda E Luz indicadora de direção lateral direita FC (KL.15) Barramento de fusíveis do terminal 15 FD Barramento de fusíveis do terminal 30 H Iluminação interna da cabina H Lâmpada-piloto (LED) do alarme T Sirene para alarme (ADW) U Módulo do alarme (ADW)

Retornar ao índice

Circuito

PE 54.00-B-0031-01A Edição: 07/

Ar condicionado e ventilação forçada A

Seletor de velocidades - ventilação/ar condicionado A Controle do ar condicionado B Termostato do ar condicionado B Pressostato duplo do ar condicionado FC (KL.15) Barramento de fusíveis do terminal 15 FD Barramento de fusíveis do terminal 30 G Alternador K Relé auxiliar do ventilador K Relé auxiliar do compressor do ar condicionado K100 Relé de corte do ar condicionado M Motor do ventilador (ventilação forçada) M Servo-motor do ar condicionado P Compressor com acoplamento magnético do ar condicionado R Resistência do ar condicionado U Módulo de comando eletrônico do motor (CR2)

Retornar ao índice

Circuito

PE 54.00-B-0031-01A Edição: 07/

B54.00-0373-

Retornar ao índice

Legenda deste circuito

PE 54.00-B-0031-01A Edição: 07/

Desgaste das pastilhas de freio B

Sensor de desgaste das pastilhas do freio dianteiro B Sensor de desgaste das pastilhas do freio traseiro P Painel de instrumentos

B54.00-0356-

Retornar ao índice

PE 54.00-B-0031-01A Edição: 07/

Diagnose FC

(KL.15) Barramento de fusíveis do terminal 15 FD Barramento de fusíveis do terminal 30 J Tomada para diagnóstico P Painel de instrumentos U Módulo eletrônico do sistema ABS/ASR U Módulo de comando eletrônico do motor (CR2) U Módulo eletrônico para immobilizer

B54.00-0360-

Retornar ao índice

PE 54.00-B-0031-01A Edição: 07/

Iluminação dos interruptores A

Rádio A Acendedor de cigarros A Controle do ar condicionado P Tacógrafo eletrônico P Painel de instrumentos S Interruptor desembaçador dos espelhos S Interruptor dos faróis de neblina S Interruptor da iluminação interna S Interruptor de seleção: display do painel S Interruptor de regulagem de iluminação (Dimmer)

Retornar ao índice

Circuito

PE 54.00-B-0031-01A Edição: 07/

B54.00-0364-

Retornar ao índice

Legenda deste circuito

PE 54.00-B-0031-01A Edição: 07/

Buzina, Luzes de freio, Luzes de marcha-à-ré B

Interruptor da luz da marcha-à-ré B Interruptor da luz de freio E Luz de marcha-à-ré esquerda E Luz de marcha-à-ré direita E Luz de freio esquerda E Luz de freio direita FC (KL.15) Barramento de fusíveis do terminal 15 FD Barramento de fusíveis do terminal 30 P Buzina elétrica S Interruptor combinado na coluna de direção

B54.00-0369-

Retornar ao índice

PE 54.00-B-0031-01A Edição: 07/

Luzes de neblina E

Farol de neblina esquerdo E Farol de neblina direito FD Barramento de fusíveis do terminal 30 K Relé auxiliar do farol de neblina S Interruptor combinado na coluna de direção S Interruptor dos faróis de neblina
