VIN S é rie /amos tra AXOR 958.
Nº da orde m
de s e rviço
P laca de
lice nça

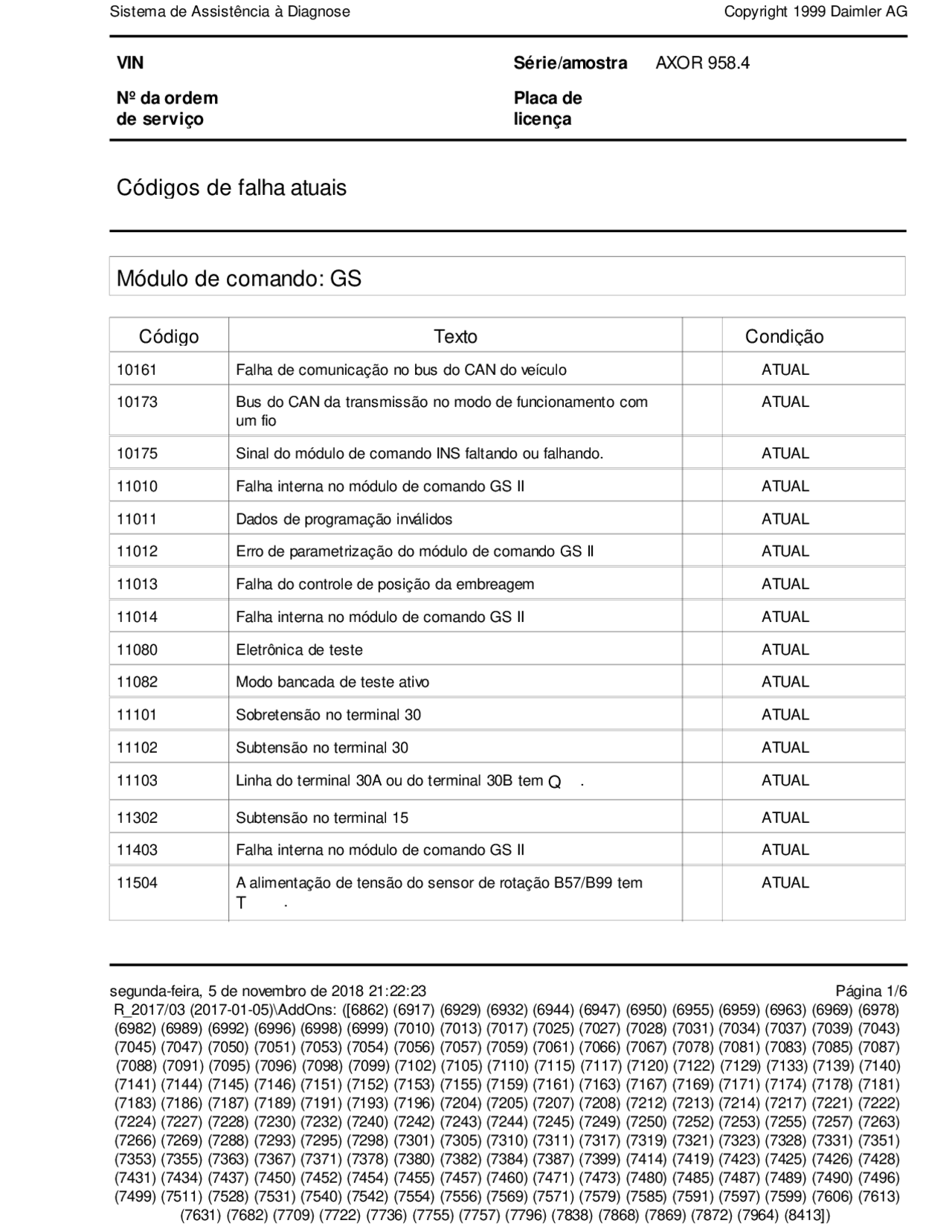

Códigos de falha atuais
Módulo de comando: GS
Código Texto Condição
10161 Falha de comunicação no bus do CAN do veículo ATUAL
10173 Bus do CAN da transmissão no modo de funcionamento com um fio
ATUAL
10175 Sinal do módulo de comando INS faltando ou falhando. ATUAL
11010 Falha interna no módulo de comando GS II ATUAL
11011 Dados de programação inválidos ATUAL
11012 Erro de parametrização do módulo de comando GS II ATUAL
11013 Falha do controle de posição da embreagem ATUAL
11014 Falha interna no módulo de comando GS II ATUAL
11080 Eletrônica de teste ATUAL
11082 Modo bancada de teste ativo ATUAL
11101 Sobretensão no terminal 30 ATUAL
11102 Subtensão no terminal 30 ATUAL
11103 Linha do terminal 30A ou do terminal 30B tem Q. ATUAL
11302 Subtensão no terminal 15 ATUAL
11403 Falha interna no módulo de comando GS II ATUAL
11504 A alimentação de tensão do sensor de rotação B57/B99 tem
T.
ATUAL
segunda-feira, 5 de novembro de 2018 21:22:23 Página 2/
11505 A alimentação de tensão do sensor de rotação B57/B99 tem
S.
ATUAL
11803 Falha interna no módulo de comando GS II ATUAL
13020 A válvula magnética MS1 tem Q ATUAL
13021 A válvula magnética MS2 tem Q ATUAL
13022 A válvula magnética MS1 tem T ATUAL
13023 A válvula magnética MS2 tem T ATUAL
13024 A válvula magnética MS1 tem S ATUAL
13025 A válvula magnética MS2 tem S ATUAL
13120 A válvula magnética MUB tem Q ATUAL
13121 A válvula magnética MGB tem Q ATUAL
13122 A válvula magnética MUB tem T ATUAL
13123 A válvula magnética MGB tem T ATUAL
13124 A válvula magnética MUB tem S ATUAL
13125 A válvula magnética MGB tem S ATUAL
13220 A válvula magnética MUE tem Q ATUAL
13221 A válvula magnética MGE tem Q ATUAL
13222 A válvula magnética MUE tem T ATUAL
13223 A válvula magnética MGE tem T ATUAL
13224 A válvula magnética MUE tem S ATUAL
13225 A válvula magnética MGE tem S ATUAL
13320 A válvula magnética MG1 tem Q ATUAL
13321 A válvula magnética MG2 tem Q ATUAL
13322 A válvula magnética MG1 tem T ATUAL
13323 A válvula magnética MG2 tem T ATUAL
13324 A válvula magnética MG1 tem S ATUAL
13325 A válvula magnética MG2 tem S ATUAL
13326 A válvula magnética MG1 tem Q ATUAL
13328 A válvula magnética MG1 tem T ATUAL
segunda-feira, 5 de novembro de 2018 21:22:23 Página 4/
13904 A linha conjunta de massa das válvulas magnéticas MKUE2 e
MKUB2 tem T
ATUAL
13905 A linha conjunta de massa das válvulas magnéticas MKUE2 e
MKUB2 tem S
ATUAL
14040 Sensor 'Split' tem Q. ATUAL
14041 Sensor 'Split' tem T. ATUAL
14042 Sensor 'Split' tem S. ATUAL
14043 Falha de funcionamento do componente Sensor do seletor do grupo de marchas (Split)
ATUAL
14044 Componente Sensor do seletor do grupo de marchas (Split) fora da faixa de valores admissíveis
ATUAL
14140 O sensor 'marcha' tam Q. ATUAL
14141 O sensor 'marcha' tam T. ATUAL
14142 O sensor 'marcha' tam S. ATUAL
14143 Falha de funcionamento do componente Sensor de marcha engatada
ATUAL
14144 Componente Sensor de marcha engatada fora da faixa de valores admissíveis
ATUAL
14240 O sensor 'grupo de marchas' tem Q. ATUAL
14241 O sensor 'grupo de marchas' tem T. ATUAL
14242 O sensor 'grupo de marchas' tem S. ATUAL
14243 Falha de funcionamento do componente Sensor da galeria ATUAL
14244 Componente Sensor da galeria fora da faixa de valores admissíveis
ATUAL
14340 O sensor 'Range' tem Q. ATUAL
14341 O sensor 'Range' tem T. ATUAL
14342 O sensor 'Range' tem S. ATUAL
14343 Falha de funcionamento do componente Sensor do grupo multiplicador (Range)
ATUAL
14344 Componente Sensor do grupo multiplicador (Range) fora da faixa de valores admissíveis
ATUAL
14440 O sensor de posição da embreagem tem Q. ATUAL
14441 O sensor de posição da embreagem tem T. ATUAL
14442 O sensor de posição da embreagem tem S. ATUAL
segunda-feira, 5 de novembro de 2018 21:22:23 Página 5/
14443 Falha de funcionamento do componente Sensor de posição da embreagem
ATUAL
14444 Componente Sensor de posição da embreagem fora da faixa de valores admissíveis
ATUAL
14540 O sensor de temperatura do óleo tem S ou Q ATUAL
14542 O sensor de temperatura do óleo tem T ATUAL
15040 Falta o sinal do sensor de rotação B57. ATUAL
15043 Falha de funcionamento do componente B57 ATUAL
15140 Falta sinal do sensor de rotação B3 'eixo intermediário'. ATUAL
15143 Falha de funcionamento do sensor de rotação B3 'eixo intermediário'
ATUAL
15145 O sensor de rotação B3 'árvore intermediária' tem Q ou
T.
ATUAL
15146 O sensor de rotação B3 'árvore intermediária' tem S. ATUAL
15240 Sinal do tacógrafo P1 inexistente ATUAL
15243 Sinal do tacógrafo P1 com interferência ATUAL
15340 Falta o sinal do sensor de rotação B99. ATUAL
15343 Falha de funcionamento do componente B99 ATUAL
16003 A válvula eletromagnética do 'freio dos eixos intermediários' tem
Q.
ATUAL
16004 A válvula eletromagnética do 'freio dos eixos intermediários' tem
T.
ATUAL
16005 A válvula eletromagnética do 'freio dos eixos intermediários' tem
S.
ATUAL
17003 Falha interna no módulo de comando GS II ATUAL
18083 Erros de plausibilidade devido a combinação de motor a combustão e câmbio
ATUAL
18090 Falha do freio dos eixos intermediários ATUAL
18091 Nenhuma rotação de saída da caixa de transmissão ATUAL
18092 Caixa de transferência parametrizada errada ou não parametrizada
ATUAL
18093 Tipo errado de caixa de mudanças ATUAL
18094 Direção de marcha do veículo não plausível ATUAL
18095 Posição da embreagem: não foi atingido o valor mínimo de programação
ATUAL
