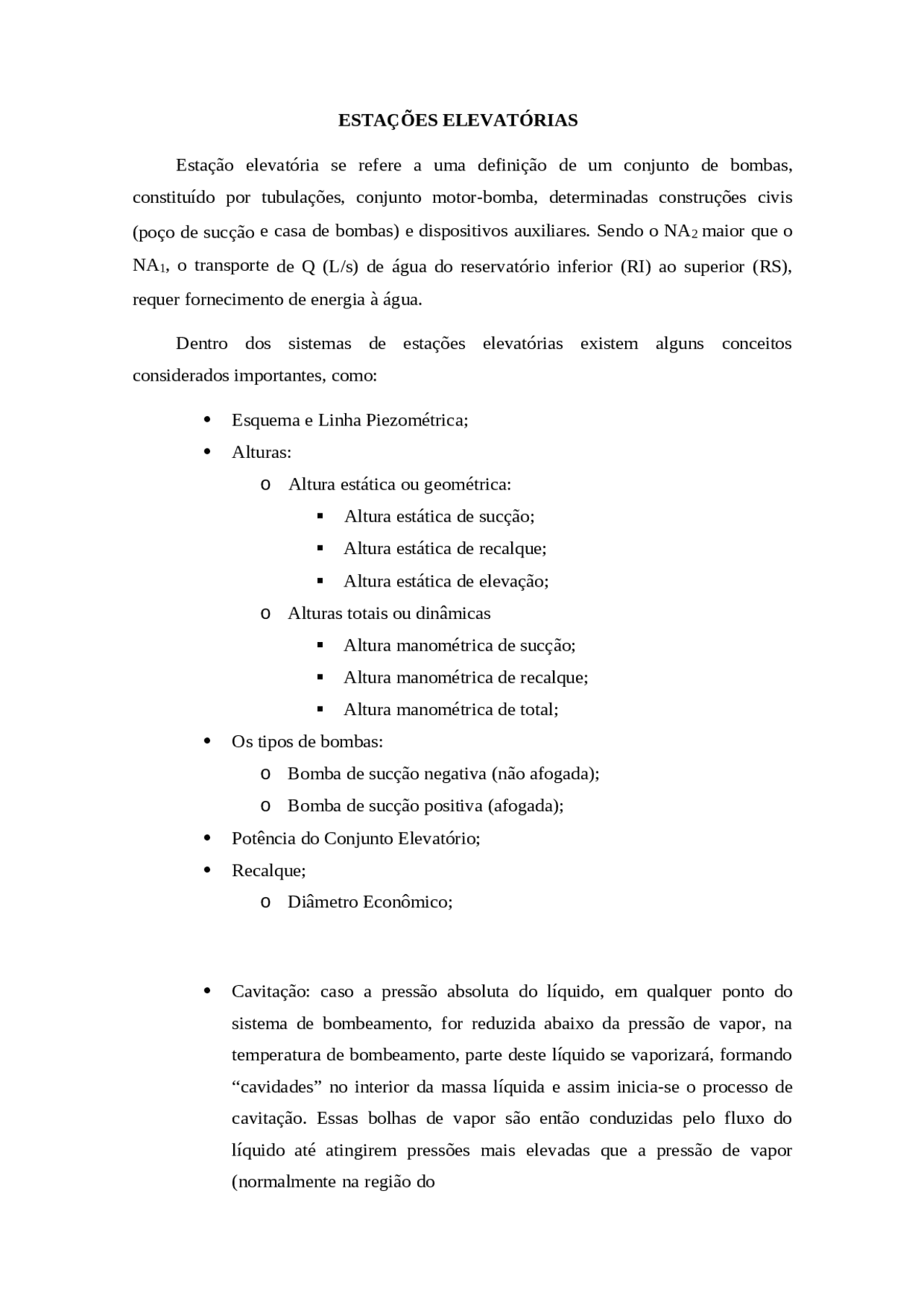

ESTAÇÕES ELEVATÓRIAS
Estação elevatória se refere a uma definição de um conjunto de bombas,
constituído por tubulações, conjunto motor-bomba, determinadas construções civis
(poço de sucção e casa de bombas) e dispositivos auxiliares. Sendo o NA2 maior que o
NA1, o transporte de Q (L/s) de água do reservatório inferior (RI) ao superior (RS),
requer fornecimento de energia à água.
Dentro dos sistemas de estações elevatórias existem alguns conceitos
considerados importantes, como:
Esquema e Linha Piezométrica;
Alturas:
oAltura estática ou geométrica:
Altura estática de sucção;
Altura estática de recalque;
Altura estática de elevação;
oAlturas totais ou dinâmicas
Altura manométrica de sucção;
Altura manométrica de recalque;
Altura manométrica de total;
Os tipos de bombas:
oBomba de sucção negativa (não afogada);
oBomba de sucção positiva (afogada);
Potência do Conjunto Elevatório;
Recalque;
oDiâmetro Econômico;
Cavitação: caso a pressão absoluta do líquido, em qualquer ponto do
sistema de bombeamento, for reduzida abaixo da pressão de vapor, na
temperatura de bombeamento, parte deste líquido se vaporizará, formando
“cavidades” no interior da massa líquida e assim inicia-se o processo de
cavitação. Essas bolhas de vapor são então conduzidas pelo fluxo do
líquido até atingirem pressões mais elevadas que a pressão de vapor
(normalmente na região do
