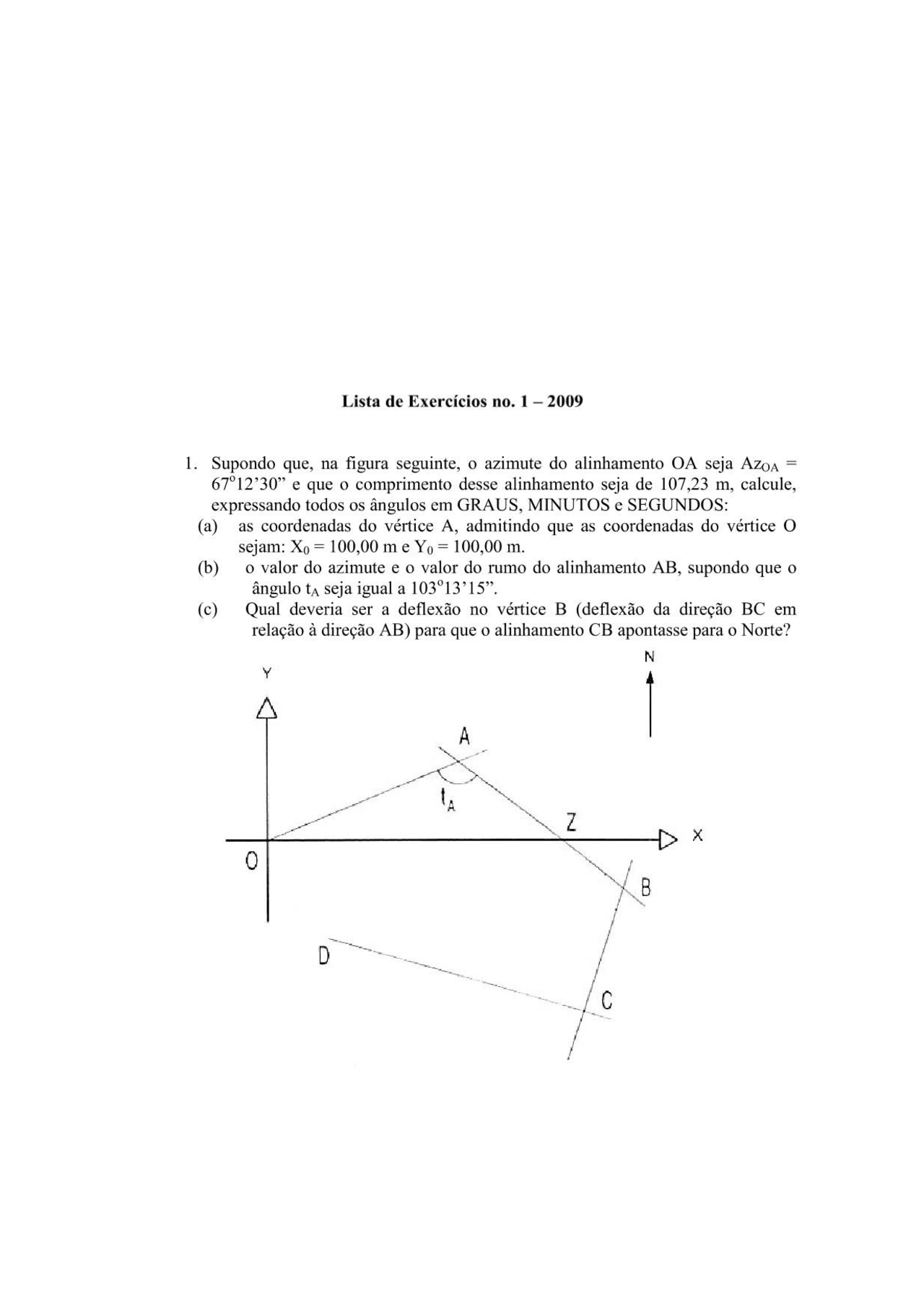

Lista de Exercícios no. 1 — 2009 1. Supondo que, na figura seguinte, o azimute do alinhamento OA seja Azoa = 67º12'30” e que o comprimento desse alinhamento seja de 107,23 m, calcule, expressando todos os ângulos em GRAUS, MINUTOS e SEGUNDOS: (a) as coordenadas do vértice A, admitindo que as coordenadas do vértice O sejam: Xo = 100,00 m e Yo = 100,00 m. (b) o valor do azimute e o valor do rumo do alinhamento AB, supondo que o ângulo ta seja igual a 1031315”. (c) Qual deveria ser a deflexão no vértice B (deflexão da direção BC em relação à direção AB) para que o alinhamento CB apontasse para o Norte? N Y 2. Considere o trecho de estrada apresentado a seguir, onde foi feito o lançamento do eixo da poligonal, na Fase de Exploração: DESENHO SEM ESCALA N£ 4 A Considerando que o ponto A corresponde à Estaca 234, pede-se apresentar o estaqueamento do referido trecho, incluindo as Estacas dos pontos de mudança de direção (pontos Be C) e a Estaca do ponto final do trecho considerado (ponto D). 3. Considere a figura abaixo, que apresenta a representação de um acidente geográfico em planta: a. Qual o nome do acidente geográfico representado na figura? b. Indique na figura o melhor traçado de uma estrada para ligar o ponto Y ao ponto X, justificando a escolha do referido traçado. 4. Completar a Tabela de Nivelamento Geométrico apresentada a seguir e fazer a prova dos cálculos. Os valores entre parênteses são cotas dos pontos, em metros. Os valores sobre as linhas tracejadas são alturas do instrumento, em metros. Os demais valores são as leituras das visadas. 3500 3000 2500 2000 Y (m) 1500 1000 500 0+ I fo] 1000 2000 3000 4000 5000 6000 7000 8000 9000 10000 11000 12000 X (m) 6. Considere a seguinte figura, a qual apresenta duas estradas de rodagem: RODOVIA “A” RODOVIA “B” Capacidade Real = 900 UCP por sentido. Capacidade Real = 3800 UCP por sentido. Pergunta-se: Podemos afirmar que a RODOVIA B possui um Nível de Serviço superior ao da RODOVIA A? Justifique a sua resposta.
