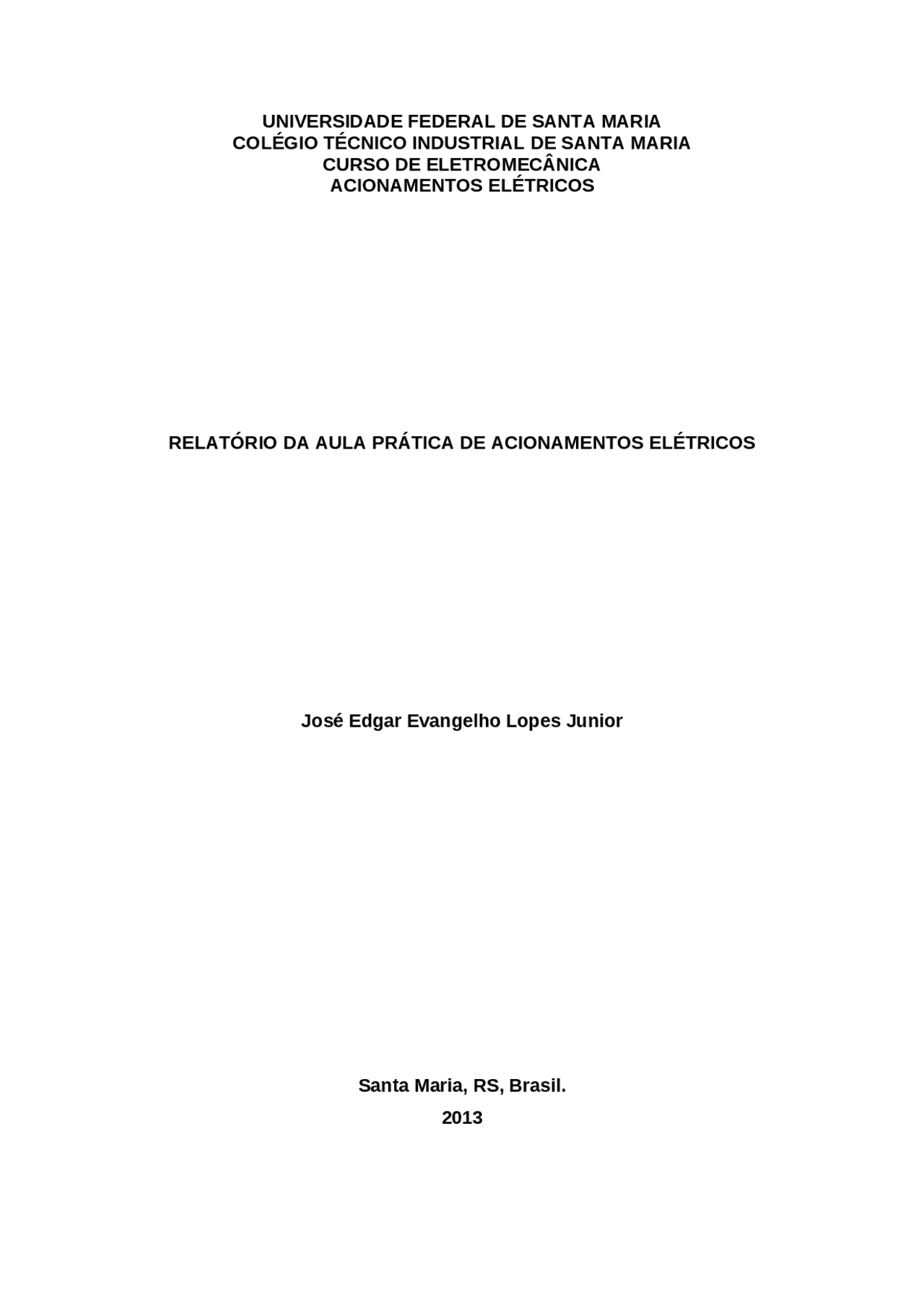

UNIVERSIDADE FEDERAL DE SANTA MARIA
COLÉGIO TÉCNICO INDUSTRIAL DE SANTA MARIA
CURSO DE ELETROMECÂNICA
ACIONAMENTOS ELÉTRICOS
RELATÓRIO DA AULA PRÁTICA DE ACIONAMENTOS ELÉTRICOS
José Edgar Evangelho Lopes Junior
Santa Maria, RS, Brasil.
2013
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Relatório Prático: Partida Estrela-Triângulo em Motores Trifásicos, Esquemas de Matérias técnicas
Neste documento, aprenda sobre o sistema de acionamento elétrico e proteção, com ênfase na partida estrela-triângulo de motores trifásicos. O autor apresenta um relatório prático de uma aula na universidade federal de santa maria, descrevendo o desenvolvimento, testes práticos e diagrama de comando e força deste método de partida elétrica.
Tipologia: Esquemas
2021
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Relatório Prático: Partida Estrela-Triângulo em Motores Trifásicos e outras Esquemas em PDF para Matérias técnicas, somente na Docsity!
UNIVERSIDADE FEDERAL DE SANTA MARIA
COLÉGIO TÉCNICO INDUSTRIAL DE SANTA MARIA
CURSO DE ELETROMECÂNICA
ACIONAMENTOS ELÉTRICOS
RELATÓRIO DA AULA PRÁTICA DE ACIONAMENTOS ELÉTRICOS
José Edgar Evangelho Lopes Junior Santa Maria, RS, Brasil. 2013
AULA PRÁTICA DE LIGAÇÃO DE MOTOR TRIFÁSICO COM PARTIDA
ESTRELA-TRIÂNGULO.
José Edgar Evangelho Lopes Junior Trabalho apresentado ao Colégio Técnico Industrial de Santa Maria (CTISM) da Universidade Federal de Santa Maria (UFSM) para a obtenção da nota de acionamentos elétricos do curso de Eletromecânica Santa Maria, RS, Brasil. 2013
3.TESTE PRÁTICO :
3.1 .O teste teve como objetivo o acionamento e desligamento da partida estrela-triângulo em um motor trifásico com rede 127v entre fase e fase. 3.2 .A realização do circuito foi realizada através dos seguintes matérias: a) 3 Contatores (Contator é um dispositivo eletromagnético que liga e desliga o circuito do motor. Usado de preferência para comandos elétricos automáticos à distância. É constituído de uma bobina que quando alimenta cria um campo magnético no núcleo fixo que por sua vez atrai o núcleo móvel que fecha o circuito. Cessando alimentação da bobina, desaparece o campo magnético, provocando o retorno do núcleo através de molas.) b) 1 Relé de sobrecarga (São construídos para proteção de motores contra sobrecarga, falta de fase e tensão. Seu funcionamento é baseado em dois elementos metálicos, que se dilatam diferentemente provocando modificações no comprimento e forma das lâminas quando aquecidas.) c) 3 Fusíveis de força d) 2 Fusíveis de comando (O elemento fusível pode ter diversas formas. Em função da corrente nominal do fusível, ele compõe-se de um ou mais fios ou lâminas em paralelo, com trecho(s) de seção reduzida. Nele existe ainda um ponto de solda, cuja temperatura de fusão é bem menor que a do elemento e que atua por sobrecargas de longa duração.) e) 1 Relé de tempo estrela-triângulo (Especialmente fabricado para utilização em chaves de partida estrela- triângulo. Este relé possui dois contatos reversores e dois circuitos de temporização em separado, sendo um de tempo variável para controle do contator que executa a conexão estrela, e outro, com tempo preestabelecido e fixo (100ms) para controle do contator que executa a conexão triângulo. O funcionamento se da após aplicação da tensão nominal aos terminais A1 e A2, logo, o contato de saída da etapa de temporização estrela comuta (15–18). Depois de decorrida a temporização selecionada (0 a 30s), o contato de saída da etapa estrela retorna ao repouso (15–16), principiando então a contagem do tempo fixo (100ms), ao fim do qual é atuado o contato de saída da etapa triângulo (25–28)). 3.4.Diagrama de comando:
A sequência operacional: A partida como, pode-se ver, é composta de três contatores comandados por botões. Na condição inicial de partida do motor (em estrela), K1 , K2 e K3 , estão desligados e a rede trifásica R, S, T, ou seja, há diferença de potencial (d.d.p) na rede. Pulsando-se o botão Liga ( S1 ) , a bobina do contator ( K2 ) e o relé temporizador ( D ) serão alimentados, fechando seu contato K2(A) e abrindo o contato K2(B). Assim os contatos principais dos contatores ( K2 ) e ( K1 ) serão fechados partindo o motor em estrela, note que também será fechado o contado auxiliar do contator K1(A). Neste momento K1 e K2 estão energizados. (Ligação Y) Decorrido o tempo pré-ajustado o temporizador ( D ) abre seu contado ( D1 ) retirando a energia de ( K2 ) abrindo seu contato K2(A) e fechando seu contato K2(B) energizando. Assim ( k3 ) que abre seu contato auxiliar K3(A) e fecha seus contatos principais. Os contatos principais do contatos ( K1 ) continuam energizados através do contado K1(A ). Neste momento K1 e K3 estão energizados. (Ligação Δ). 3.5.Diagrama de força:
