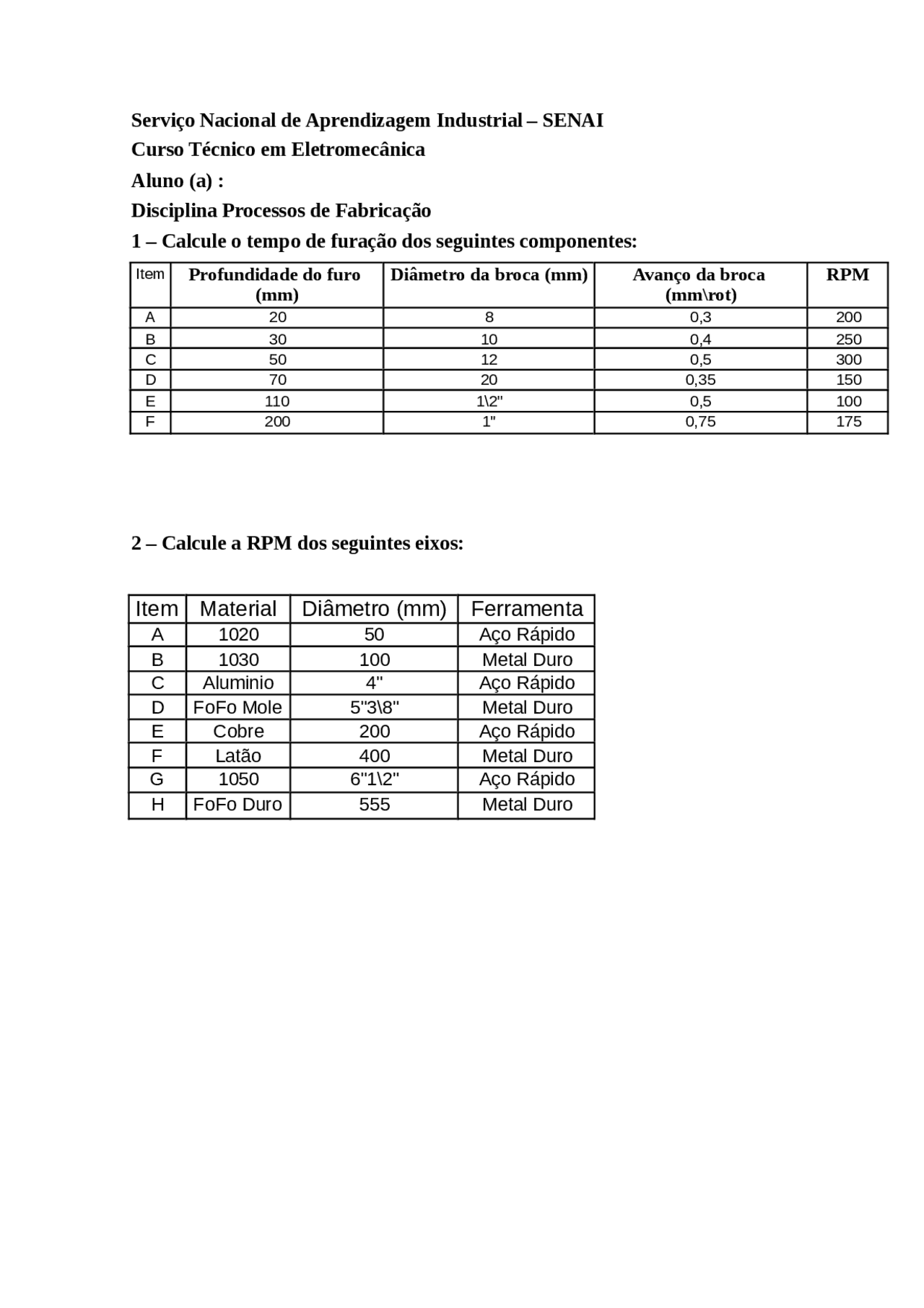

Serviço Nacional de Aprendizagem Industrial – SENAI
Curso Técnico em Eletromecânica
Aluno (a) :
Disciplina Processos de Fabricação
1 – Calcule o tempo de furação dos seguintes componentes:
Item Profundidade do furo
(mm)
Diâmetro da broca (mm) Avanço da broca
(mm\rot)
RPM
A 20 8 0,3 200
B 30 10 0,4 250
C 50 12 0,5 300
D 70 20 0,35 150
E 110 1\2'' 0,5 100
F 200 1" 0,75 175
2 – Calcule a RPM dos seguintes eixos:
Item Material Diâmetro (mm) Ferramenta
A 1020 50 Aço Rápido
B 1030 100 Metal Duro
C Aluminio 4" Aço Rápido
D FoFo Mole 5"3\8" Metal Duro
E Cobre 200 Aço Rápido
F Latão 400 Metal Duro
G 1050 6"1\2" Aço Rápido
H FoFo Duro 555 Metal Duro
