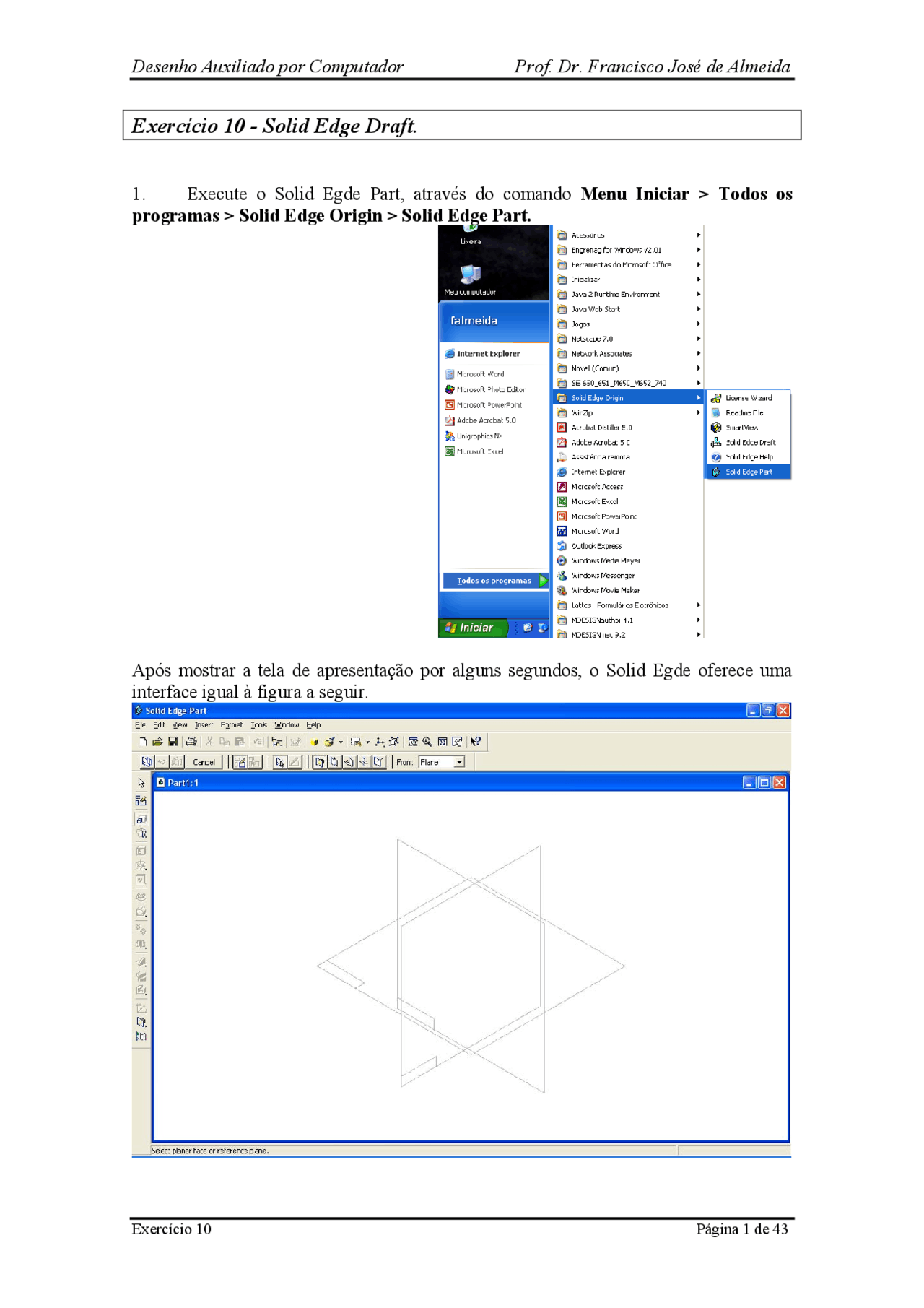

Exercício 10 - Solid Edge Draft.
- Execute o Solid Egde Part, através do comando Menu Iniciar > Todos os programas > Solid Edge Origin > Solid Edge Part.
Após mostrar a tela de apresentação por alguns segundos, o Solid Egde oferece uma interface igual à figura a seguir.
- Feche o arquivo Part, através do comando File > Close do Menu do Solid Edge.
- Abra um novo arquivo, clicando sobre o ícone [New] da Barra Principal do Solid Edge.
- Na janela que se abre, clique sobre a opção [Norma.dft] e em seguida sobre o botão [OK] para abrir o ambiente Solid Edge Draft.
- Posicione o cursor sobre o nome do modelo, Sheet 1 , próximo ao pé da janela e clique com o botão direito do mouse
- No menu pop up que surge, clique sobre o comando SheetSetup.
- Na janela Sheet Setup, no campo [Sheet Size], clique sobre a seta e, após clique sobre a opção [A4 Wide].
- Na janela Sheet Setup, clique sobre a pasta [Background].
- Ainda na janela Sheet Setup, desmarque a opção [Show background] e clique sobre o botão [OK].
A Janela de Visualização ficará semelhante à figura abaixo.
- Clique sobre o ícone [Fit] na Barra Principal para visualizar toda a área de trabalho.
- Na mesma janela, clique sobre o botão [Open].
Será apresentada a janela View of Part, com uma vista do modelo para sua confirmação.
- Na janela View of Part, clique sobre o botão [Close].
- Clique sobre o ícone [View Layout] na Barra de Fita.
- Na janela Drawing View Layout, clique sobre as vistas lateral, superior e perspectiva, ativando-as.
- Na mesma janela, clique sobre o botão [OK]. Obs.: Observe que agora um quadrado acompanha o movimento do cursor pela Janela de Visualização.
- Centralize o quadrado na área de trabalho e clique o botão esquerdo do mouse.
Obs.: Não se preocupe em posicionar de forma exata o quadrado na área de trabalho. Você vai reposicionar todas as vistas mais adiante.
- Posicione o cursor sobre a vista frontal e clique o botão direito do mouse.
- No menu pop up que surge, clique sobre o comando Properties.
Será apresentada a janela Drawing View Properties.
- Na janela Drawing View Properties, clique sobre a seta do campo [Select scale]. Na relação que surge, clique sobre a opção [1:5].
- Na mesma janela, clique sobre o botão [OK].
- Clique e arraste a vista superior do modelo, posicionando-a mais para baixo dentro da área de trabalho.
- Clique sobre o ícone [Retrieve Dimensions] na Barra de Primitivas.
- Clique sobre a vista lateral do modelo.
- Clique sobre a vista superior do modelo.
As cotas já definidas no modelo serão visualizadas.
Será incluída uma vista auxiliar
- Clique sobre o ícone [Select Tool] na Barra de Primitivas.
- Posicione o cursor sobre a vista auxiliar criada no passo 31 e clique com o botão direito do mouse.
- No menu pop up que surge, clique sobre o comando Properties.
- Na janela Draw View Properties, digite Vista no campo [Caption].
- Na mesma janela, clique sobre o botão [OK].
O nome da vista auxiliar será atualizado.
- Clique e arraste a vista frontal do modelo para a direita e para cima.
Obs.: Observe que as demais vistas principais acompanharam o deslocamento da vista frontal. Isto ocorreu porque estas vistas estão alinhadas entre sí.
- Clique e arraste a seta próxima à vista lateral, afastando-a da vista.
A identificação da vista (letra A) e a seta serão reposicionadas.
- Clique a arraste a identificação da vista auxiliar (Vista A) para dentro da área de trabalho.
