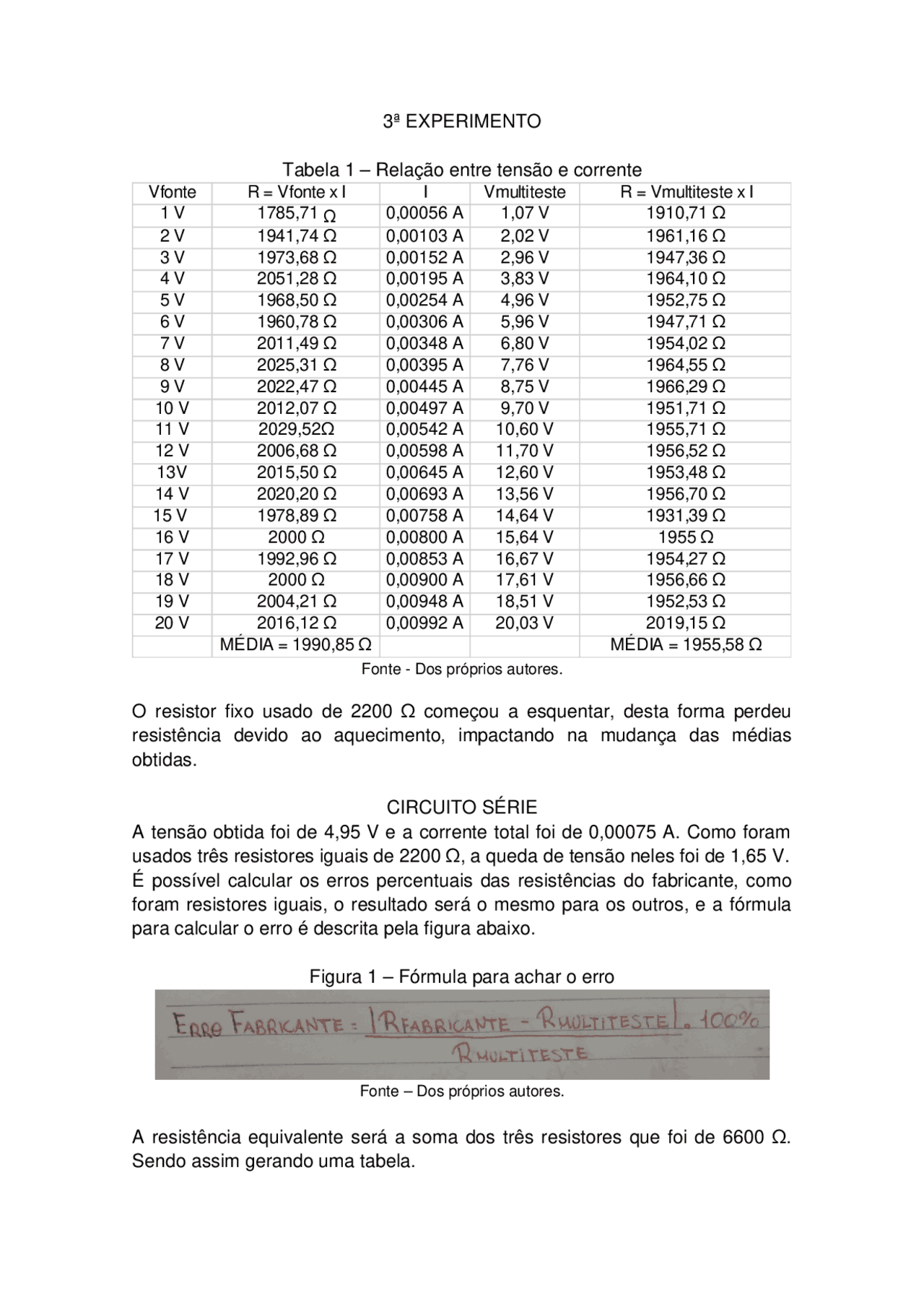

3ª EXPERIMENTO
Tabela 1 – Relação entre tensão e corrente
Vfonte R = Vfonte x I I Vmultiteste R = Vmultiteste x I
1 V
1785,71 Ω0,00056 A 1,07 V 1910,71 Ω
2 V 1941,74 Ω 0,00103 A 2,02 V 1961,16 Ω
3 V 1973,68 Ω 0,00152 A 2,96 V 1947,36 Ω
4 V 2051,28 Ω 0,00195 A 3,83 V 1964,10 Ω
5 V 1968,50 Ω 0,00254 A 4,96 V 1952,75 Ω
6 V 1960,78 Ω 0,00306 A 5,96 V 1947,71 Ω
7 V 2011,49 Ω 0,00348 A 6,80 V 1954,02 Ω
8 V 2025,31 Ω 0,00395 A 7,76 V 1964,55 Ω
9 V 2022,47 Ω 0,00445 A 8,75 V 1966,29 Ω
10 V 2012,07 Ω 0,00497 A 9,70 V 1951,71 Ω
11 V 2029,52Ω 0,00542 A 10,60 V 1955,71 Ω
12 V 2006,68 Ω 0,00598 A 11,70 V 1956,52 Ω
13V 2015,50 Ω 0,00645 A 12,60 V 1953,48 Ω
14 V 2020,20 Ω 0,00693 A 13,56 V 1956,70 Ω
15 V 1978,89 Ω 0,00758 A 14,64 V 1931,39 Ω
16 V 2000 Ω 0,00800 A 15,64 V 1955 Ω
17 V 1992,96 Ω 0,00853 A 16,67 V 1954,27 Ω
18 V 2000 Ω 0,00900 A 17,61 V 1956,66 Ω
19 V 2004,21 Ω 0,00948 A 18,51 V 1952,53 Ω
20 V 2016,12 Ω 0,00992 A 20,03 V 2019,15 Ω
MÉDIA = 1990,85 Ω MÉDIA = 1955,58 Ω
Fonte - Dos próprios autores.
O resistor fixo usado de 2200 Ω começou a esquentar, desta forma perdeu
resistência devido ao aquecimento, impactando na mudança das médias
obtidas.
CIRCUITO SÉRIE
A tensão obtida foi de 4,95 V e a corrente total foi de 0,00075 A. Como foram
usados três resistores iguais de 2200 Ω, a queda de tensão neles foi de 1,65 V.
É possível calcular os erros percentuais das resistências do fabricante, como
foram resistores iguais, o resultado será o mesmo para os outros, e a fórmula
para calcular o erro é descrita pela figura abaixo.
Figura 1 – Fórmula para achar o erro
Fonte – Dos próprios autores.
A resistência equivalente será a soma dos três resistores que foi de 6600 Ω.
Sendo assim gerando uma tabela.
