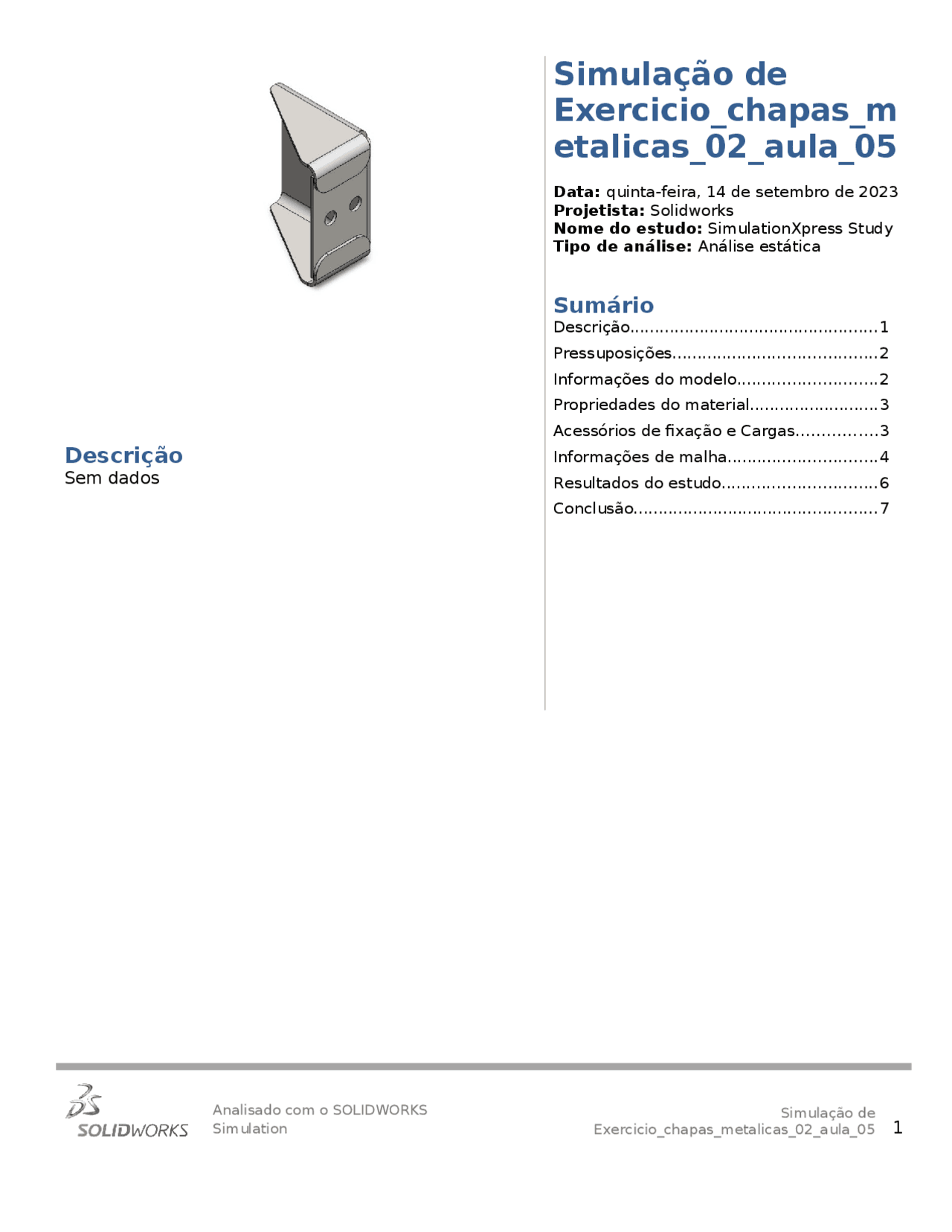

Simulação de
Exercicio_chapas_m
etalicas_02_aula_
Data: quinta-feira, 14 de setembro de 2023 Projetista: Solidworks Nome do estudo: SimulationXpress Study Tipo de análise: Análise estática
Sumário
Descrição.................................................. 1 Pressuposições......................................... 2 Informações do modelo............................ 2 Propriedades do material.......................... 3 Acessórios de fixação e Cargas................ 3 Informações de malha.............................. 4 Resultados do estudo............................... 6 Conclusão................................................. 7
Descrição
Sem dados
Analisado com o SOLIDWORKS Simulação de
Pressuposições Analisado com o SOLIDWORKS Simulação de
Propriedades do material
Referência do modelo Propriedades Componentes
Nome: AISI 1020 Tipo de modelo: Isotrópico linear elástico Critério de falha predeterminado: Tensão de von Mises máxima Limite de escoamento: 3,51571e+ N/m^ Resistência à tração: 4,20507e+ N/m^ Corpo sólido 1(Broca de rosquear para tarraxa de 7/16-144) (Exercicio_chapas_metalic as_02_aula_05) Acessórios de fixação e Cargas
Nome do
acessório de
fixação
Imagem de acessório
de fixação
Detalhes de acessório de fixação
Fixo-
Entidades: 2 face(s) Tipo: Geometria fixa
Nome da
carga
Carregar imagem Detalhes de carga
Força-
Entidades: 1 face(s) Tipo: Aplicar força normal Valor: 50.000 N Analisado com o SOLIDWORKS Simulação de
Informações de malha
Tipo de malha Malha sólida
Gerador de malhas usado: Malha padrão
Transição automática: Desativada
Incluir loops de malha automáticos: Desativada
Pontos Jacobianos para malha de alta
qualidade
16 Pontos
Tamanho do elemento 3,4993 mm
Tolerância 0,174965 mm
Qualidade da malha Alta
Informações de malha - Detalhes
Total de nós 15419
Total de elementos 7445
Proporção máxima 5,
% de elementos com Proporção < 3 97
Porcentagem de elementos com
Proporção > 10
Porcentagem de elementos distorcidos 0
Tempo para conclusão da malha
(hh;mm;ss):
Nome do computador:
Analisado com o SOLIDWORKS Simulação de
Resultados do estudo
Nome Tipo Mín. Máx.
Stress VON: tensão de von Mises 3,324e+06N/m^ Nó: 3619 9,132e+10N/m^ Nó: 22 Exercicio_chapas_metalicas_02_aula_05-SimulationXpress Study-Tensão-Stress
Nome Tipo Mín. Máx.
Displacement URES: Deslocamento resultante 0,000e+00mm Nó: 1 3,525e+02mm Nó: 10947 Exercicio_chapas_metalicas_02_aula_05-SimulationXpress Study-Deslocamento- Displacement
Nome Tipo
Deformation Forma deformada Analisado com o SOLIDWORKS Simulação de
Nome Tipo
Exercicio_chapas_metalicas_02_aula_05-SimulationXpress Study-Deslocamento- Deformation
Nome Tipo Mín. Máx.
Factor of Safety Tensão de von Mises máxima 3,850e- Nó: 22 1,058e+ Nó: 3619 Exercicio_chapas_metalicas_02_aula_05-SimulationXpress Study-Fator de segurança-Factor of Safety Conclusão Analisado com o SOLIDWORKS Simulação de
