Profª. Elaine Tavares

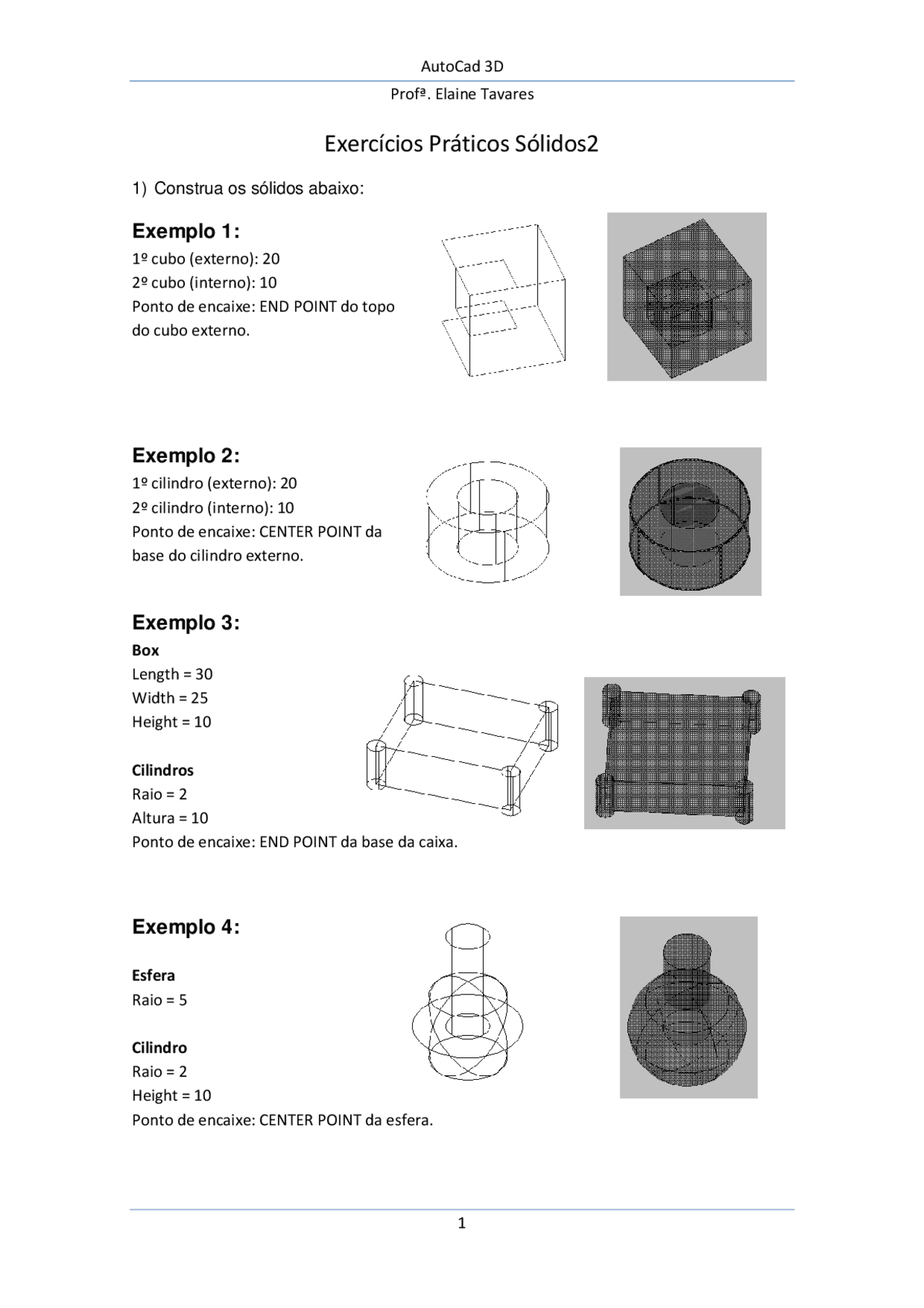

Exercícios Práticos Sólidos
- Construa os sólidos abaixo:
Exemplo 1:
1º cubo (externo): 20 2º cubo (interno): 10 Ponto de encaixe: END POINT do topo do cubo externo.
Exemplo 2:
1º cilindro (externo): 20 2º cilindro (interno): 10 Ponto de encaixe: CENTER POINT da base do cilindro externo.
Exemplo 3:
Box Length = 30 Width = 25 Height = 10
Cilindros Raio = 2 Altura = 10 Ponto de encaixe: END POINT da base da caixa.
Exemplo 4:
Esfera Raio = 5
Cilindro Raio = 2 Height = 10 Ponto de encaixe: CENTER POINT da esfera.
Profª. Elaine Tavares
Exemplo 5:
Cilindro1(interno) Raio = 15 Height = 30
Cilindro2 (externo) Raio = 20 Height = 30
Box Length = 30 Width = 10 Height = 30 Ponto de encaixe: MID POINT da caixa com o QUADRANT POINT do cilindro1.
Exemplo 6:
Cilindro 1(externo) Raio = 20 Height = 10
Linhas (4x do centro para bordas) – Ligar F Comprimento = 10 (cada parte)
Cilindro 2(internos) Raio = 2 Height = 10 Ponto de encaixe: END POINT de cada linha.
Exemplo 7:
Esfera Raio = 5
Cilindro( x4) Raio = 2 Height = 10
Pontos de encaixe: CENTER POINT da esfera (para dois cilindros os outros dois construídos na lateral da esfera).
Obs.: utilizaremos o comando ROTATE 3d nos dois cilindros construídos na lateral da esfera. O cilindro inferior deverá ser feito com a altura negativa.
