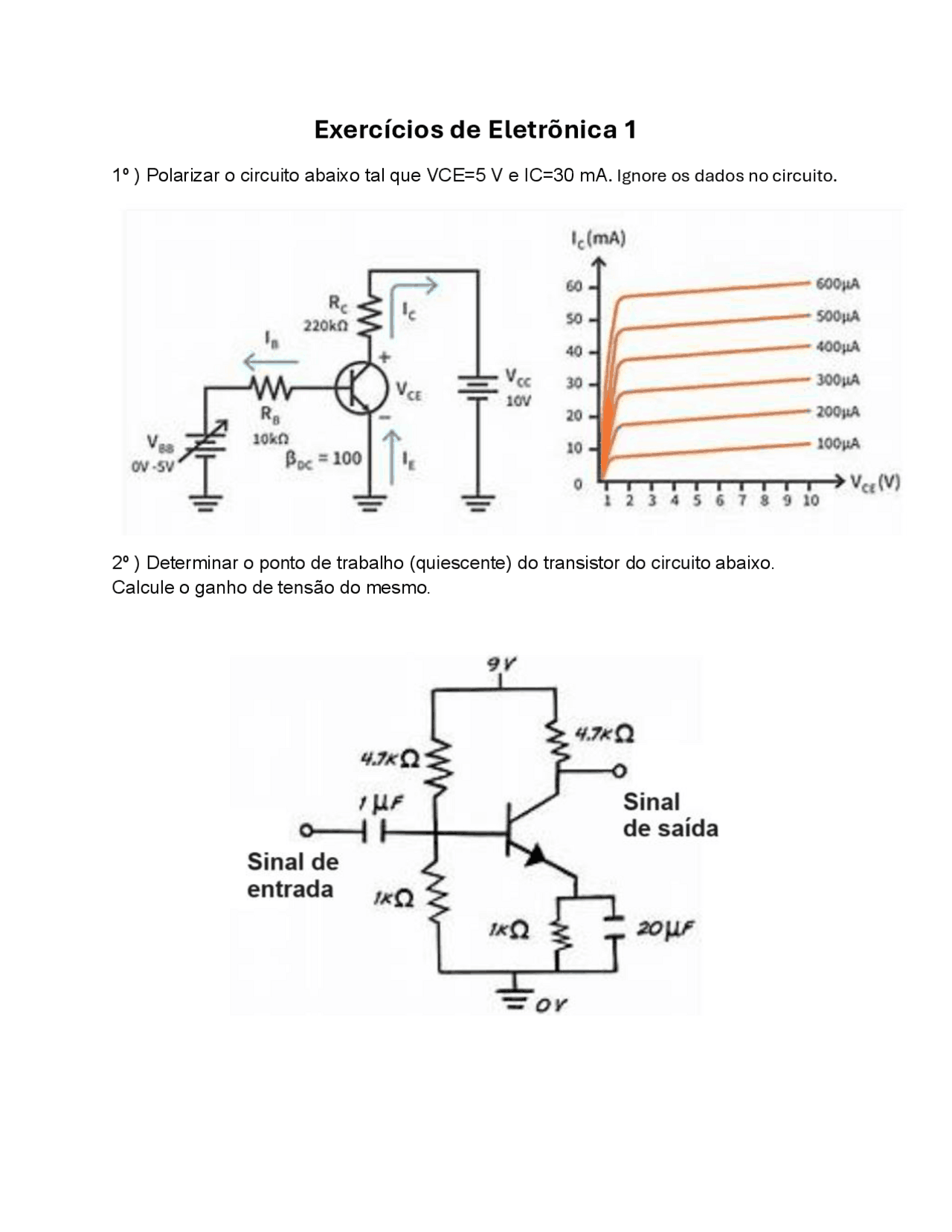

Exercícios de Eletrõnica 1
1º ) Polarizar o circuito abaixo tal que VCE=5 V e IC=30 mA. Ignore os dados no circuito.
2º ) Determinar o ponto de trabalho (quiescente) do transistor do circuito abaixo.
Calcule o ganho de tensão do mesmo.
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Exercícios de Eletrônica 1: Análise de Circuitos e Aplicações, Exercícios de Eletrônica
Lista com exercícios de eletronica
Tipologia: Exercícios
2024
1 / 4
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Exercícios de Eletrônica 1: Análise de Circuitos e Aplicações e outras Exercícios em PDF para Eletrônica, somente na Docsity!
Exercícios de Eletrõnica 1
1 º ) Polarizar o circuito abaixo tal que VCE=5 V e IC=30 mA. Ignore os dados no circuito. 2 º ) Determinar o ponto de trabalho (quiescente) do transistor do circuito abaixo. Calcule o ganho de tensão do mesmo.
3 º ) Determinar os pontos de trabalho (quiescente) dos transistores do circuito abaixo. 4 º ) O circuito abaixo é alimentado com 12Vcc, determinar o tempo necessário para que o relê seja acionado após o fechamento de S1.
7 º ) A tensão eficaz do secundário é 25V, A resistência de carga da fonte é 10 Ω, o diodo zener é de 5,6V, o transistor de potência (Q1) tem β=60 e o transistor Q2 tem β=120. Os resistores tem os seguintes valores: R1= Ω, R2 = 100 Ω, R3 = 5,6 kΩ, R4 = 1,8 kΩ, R5 = 1200 Ω. OS diodos D1..D tem especificação de corrente média de 3 A. DADO: A tensão sobre o resistor R5 é 6, 8 V. Determinar: a) A tensão de saída do regulador. b) A potência dissipada no transistor Q2. c) A potência dissipada no diodo zener. d) As correntes médias nos diodos semicondutores da fonte. e) Projete um fusível para operar com 20 % acima da corrente nominal para ser colocado em série com o enrolamento primário. f) Projete o capacitor para operar com 5% de fator de ripple. Fator de ripple = 𝑉𝑟𝑖𝑝𝑝𝑙𝑒 𝑉𝑝𝑖𝑐𝑜 𝑉𝑟𝑖𝑝𝑝𝑙𝑒 =
2 × 𝑓 × 𝑅𝑒𝑞_𝑐𝑎𝑟𝑔𝑎 × 𝐶
8 º) Altere o circuito acima de modo a obter uma tensão de 15 V na saída.
