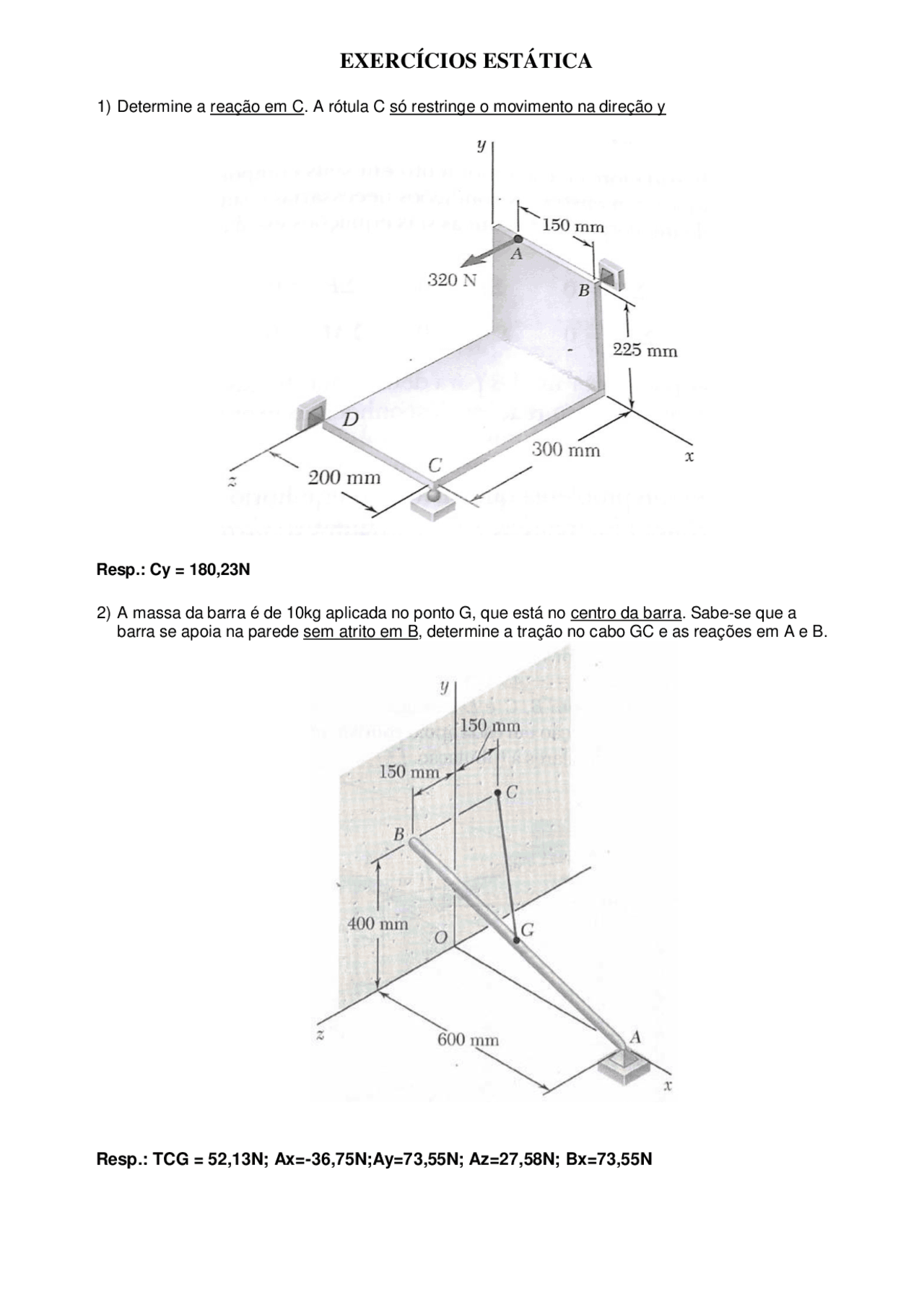

EXERCÍCIOS ESTÁTICA
- Determine a reação em C. A rótula C só restringe o movimento na direção y
Resp.: Cy = 180,23N
- A massa da barra é de 10kg aplicada no ponto G, que está no centro da barra. Sabe-se que a barra se apoia na parede sem atrito em B, determine a tração no cabo GC e as reações em A e B.
Resp.: TCG = 52,13N; Ax=-36,75N;Ay=73,55N; Az=27,58N; Bx=73,55N
- Determine as trações nos cabos EB e DB e as reações em A. A barra ABC tem 6m de altura. O apoio A restringe as 3 translações nos eixos cartesianos. Considere a = 3m.
Resp.: TBE=390,4N; TBD=780,53N; Ax=-194,73N; Ay=1170N; Az=130N
- Determine a tração no cabo ADB e as reações em C. Considere que não há atrito na polia.
Resp.: T=130N; Cx=224N; Cy=-8,05N
