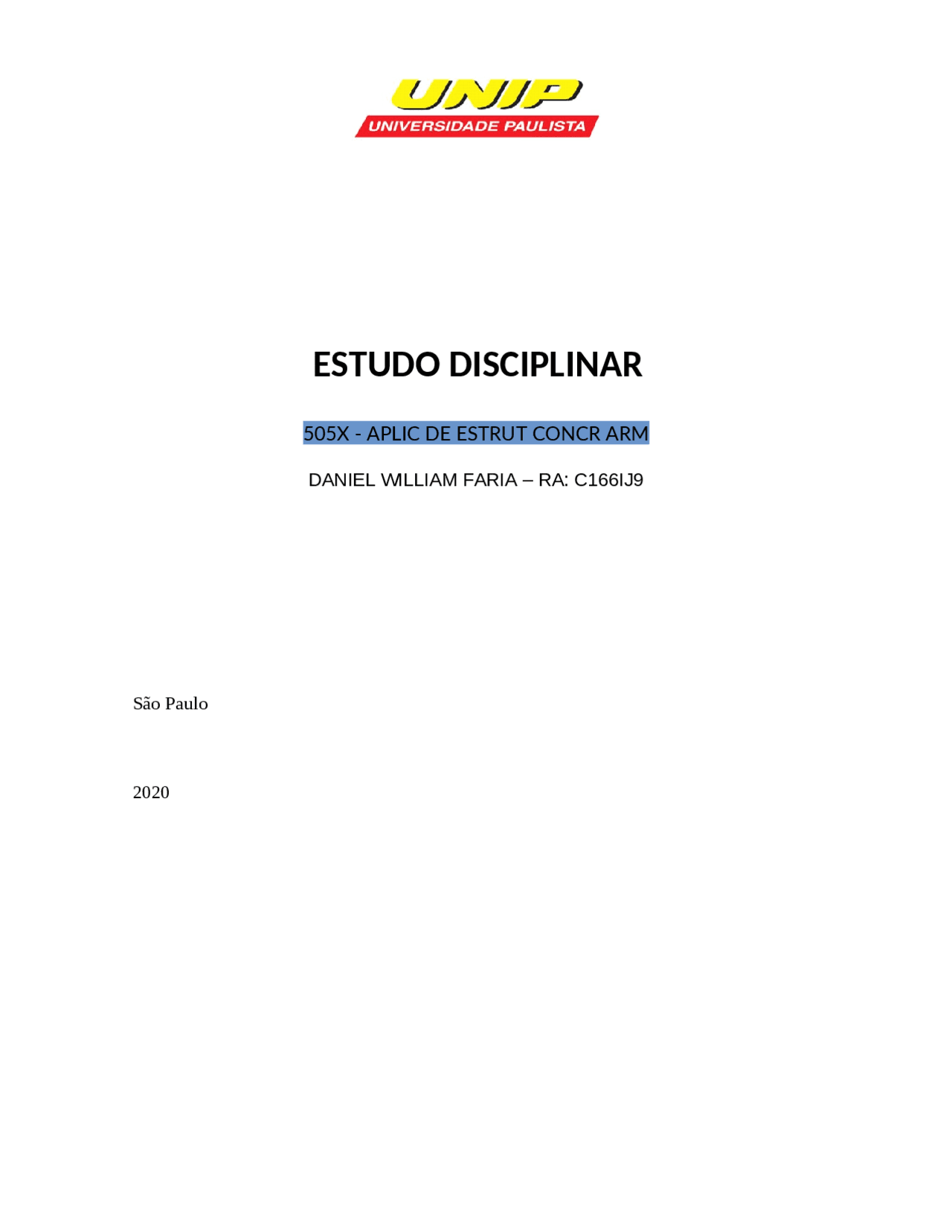

ESTUDO DISCIPLINAR

505X - APLIC DE ESTRUT CONCR ARM

DANIEL WILLIAM FARIA – RA: C166IJ

São Paulo 2020

1 - A NBR 6118 estabelece as hipóteses para o cálculo no estado-limite último.Assinale a alternativa falsa,dentre as apresentadas a seguir,referentes a estas hipóteses: A) as seções transversais são consideradas progressivamente curvas com o aumento das tensões B) em cada ponto da viga as deformações são proporcionais a sua distância a linha neutra da seção C) o concreto e o aço trabalham de modo solidário,com a mesma deformação específica D) as tensões de tração do concreto são desprezadas E) a distribuição de tensões no concreto é considerada como um diagrama parábola-retângulo Comentários: 2 - O módulo de deformação longitudinal do concreto ( E ),também chamado de módulo de elasticidade,e o seu módulo de deformação transversal ( G ) são parâmetros necessários para o cálculo das deformações das estruturas submetidas a momentos fletores e a momentos de torção.Ambos os módulos estão relacionados entre si através do seguinte parâmetro admensional A) módulo de flexão B) módulo de Poisson C) módulo de Eüler D) módulo de Abrams

C)

tração e flambagem D) flambagem e cisalhamento E) compressão e tração Comentários: 5 - Você está analisando as lajes retangulares de um edifício e verifica que a laje da sala de estar tem dimensões de 7m X 11m e que a laje da área de serviço tem 8m X 2m. Face a estes dados você pode concluir ,em relação ao tipo de armadura , que as lajes devem ser armadas, respectivamente , do seguinta modo: A) armada de topo e armada em cruz B) armada em cruz e armada em uma direção C) armada em uma direção e armada linearmente D) armada em cruz e armada diagonalmente E) armada em uma direção e armada transversalmente Comentários:

6 - Uma laje isolada tem 10 m de comprimento por 2 m de largura e está apoiada nos quatro lados.A laje,que deverá ser armada em uma direção , está submetida a uma carga distribuida de 8 KN/m.Face a estes dados pode-se afirmar que o momento fletor M a ser utilizado para o cálculo da armadura de tração apresenta o seguinta valor: A) 2 KN.m B) 10 KN.m C) 1 KN.m D) 6 KN.m E) 4 KN.m Comentários: 7 - Um dos processos mais utilizados para o cálculo de lajes armadas em cruz é o " Processo de Czerny ",cujas tabelas permitem a obtenção ,de maneira simples , dos momentos positivos e negativos da laje, nas direções x ( Mx ) e y ( My ).As tabelas de Czerny foram desenvolvidas a partir da seguinte hipótese A) as lajes, consideradas como placas planas , apresentam sempre as mesmas linhas de ruptura B) as lajes são consideradas como grelhas , compostas por vigas justapostas , trabalçhando de modo solidário e em conjunto C) as lajes tem um comportamento elástico que independe da natureza dos vínculos das suas bordas D) as lajes são consideradas placas apoiadas nas quatro bordas

armadura positiva e armaduras positivas D) armadura negativa e armaduras negativas E) armadura positiva e armaduras negativas Comentários: 10 - O arcabouço estrutural de um edifício é , normalmente , composto por lajes , vigas e pilares. As cargas das lajes são distribuidas para as vigas e estas transmitem as cargas para os pilares ou colunas do edifício que , por sua vez , transmitem suas cargas para as fundações. Existem edifícios cuja técnica construtiva consiste em eliminar as vigas , com as lajes com as lajes interagindo diretamente com os pilares. Para este tipo de edifício o problema técnico maior a ser enfrentado é: A) tração nos pilares B) punção dos pilares nas lajes C) centralização das lajes nos pilares D) ação do vento na estrutura E) concretagem das lajes Comentários:

11 - Um pilar vertical,de seção transversal quadrada,situado na parte centrasl de um Edifício Alto,deverá ter índice de esbeltez 35,ou seja,estar no limite de ser considerado um Pilar Curto.O Pilar é engastado na base e articulado na sua extremidade superior,tendo 14 m de altura,com módulo de deformação ou de elasticidade igual à 2800 KN/cm2.Nessas condições , pode-se afirmar que o valor mínimo do comprimento do lado da seção transversal do Pilar deverá ser: A) 97 cm; B) 82 cm; C) 102 cm; D) 107 cm; E) 77 cm. Comentários: 12 - O raio de giração da seção transversal de uma coluna de concreto armado é um parâmetro importante para a análise da sua flambagem.Considere uma Coluna com 2,20 m de diâmetro, a qual terá o seguinte raio de giração: A) 0,85 m; B) 0,35 m; C) 0,55 m; D) 0,75 m;

C)

D)

E)

Comentários: 15 - Considerando-se um único Pilar ,porém com vinculações diferentes ,pode-se afirmar que a relação entre as suas Cargas Críticas bi-engastadas e bi-articuladas , apresemta o seguinte valor: A) 2; B) 3; C) 4; D) 1; E) 5; Comentários:

16 - Uma estrutura de concreto armado tem a sua parte tracionada apresentando fissuras, resistindo através de barras de aço nessa região, sendo que a parte comprimida, acima da LN ( Linha Neutra ), tem o concreto resistindo na fase elástica. Para estas condições , pode- se afirmar que a estrutura está trabalhando no seguinte ESTÁDIO: A) Estádio I; B) Estádio A; C) Estádio III; D) Estádio II; E) Estádio B. Comentários: 17 - As características dos aços utilizados na construção civil brasileira estão normalizados pela ABNT,através da NBR 7480 e compreendem tres categorias de aço : CA-25,CA-50 e CA-60.As afirmativas abaixo são referentes a estes tipos de aço,utilizados na construção de edifícios de concreto armado,sendo uma das alternativas incorreta.Pede-se assinalar a alternativa incorreta : A) Os aços CA-25,CA-50 e CA-60 são trefilados a frio B) O aço CA-60 é trefilado a frio C) Os aços CA-25 e CA-50 são produzidos de modo diferente do CA- D) As malhas de aço eletrosoldadas são de aço CA-

19 - A vida útil de uma estrutura de concreto armado de um edifício é o período de tempo durante o qual as características dessa estrutura ficam mantidas,conforme estabelecido pela NBR 6118,em relação à durabilidade das estruturas de concreto armado.Um fator importante ,que contribui para a durabilidade da obra,é a qualidade e a espessura do cobrimento da armadura.Sobre este tema apresenta-se o elenco de afirmativas a seguir,pedindo-se que seja assinalada a alternativa incorreta: A) a durabilidade das estruturas de concreto armado depende da agressividade do ambiente em que elas se situam B) a NBR 6118 prevê quatro classes de agressividade ambiental : fraca, moderada, forte e muito forte C) a espessura necessária ao cobrimento da armadura independe da agrassividade do ambiente D) quanto maior for a agressividade do ambiente,menor deve ser o fator água/cimento E) quanto maior for a agressividade do ambiente,menor deve ser a abertura das fissuras no concreto Comentários: 20 - Considera-se,na análise de uma viga de concreto armado simplesmente apoiada,submetida a um carregamento composto por duas forças iguais e equidistantes das extremidades,causando flexão pura na região central da viga,que,ao se aumentar progressivamente o valor destas forças,a seção central da viga passa por três níveis de deformação,denominados ESTÁDIOS,que caracterizam o comportamento estrutural da viga,até que ela atinja a sua ruina.As alternativas a seguir são referentes aos ESTÁDIOS I,II e III,solicitando-se que seja assinalada a alternativa incorreta: A) no Estádio I as tensões nas fibras mais comprimidas são proporcionais às deformações B) no Estádio I o diagrama de tensão normal ao longo da seção é linear

C)

no Estádio II as fissuras de tração na flexão do concreto não são visíveis D) no Estádio II considera-se que apenas o aço resista à tração E) no Estádio III a fibra mais comprimida do concreto começa a escoar,com a deformação específica de 0,35 % Comentários:
