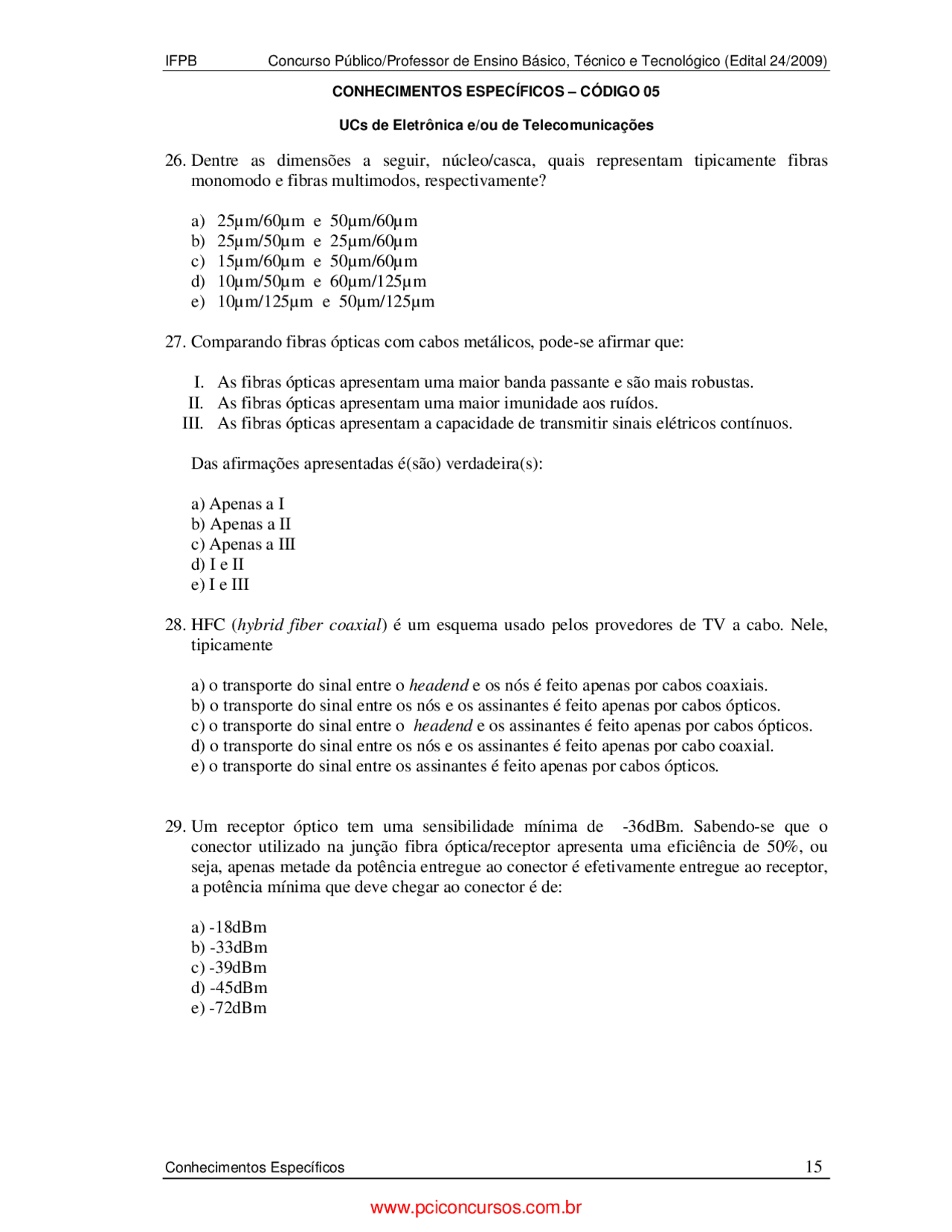

IFPB Concurso Público/Professor de Ensino Básico, Técnico e Tecnológico (Edital 24/2009)
Conhecimentos Específicos 15
CONHECIMENTOS ESPECÍFICOS – CÓDIGO 05
UCs de Eletrônica e/ou de Telecomunicações
- Dentre as dimensões a seguir, núcleo/casca, quais representam tipicamente fibras monomodo e fibras multimodos, respectivamente?
a) 25μm/60μm e 50μm/60μm b) 25μm/50μm e 25μm/60μm c) 15μm/60μm e 50μm/60μm d) 10μm/50μm e 60μm/125μm e) 10μm/125μm e 50μm/125μm
- Comparando fibras ópticas com cabos metálicos, pode-se afirmar que:
I. As fibras ópticas apresentam uma maior banda passante e são mais robustas. II. As fibras ópticas apresentam uma maior imunidade aos ruídos. III. As fibras ópticas apresentam a capacidade de transmitir sinais elétricos contínuos.
Das afirmações apresentadas é(são) verdadeira(s):
a) Apenas a I b) Apenas a II c) Apenas a III d) I e II e) I e III
- HFC ( hybrid fiber coaxial ) é um esquema usado pelos provedores de TV a cabo. Nele, tipicamente
a) o transporte do sinal entre o headend e os nós é feito apenas por cabos coaxiais. b) o transporte do sinal entre os nós e os assinantes é feito apenas por cabos ópticos. c) o transporte do sinal entre o headend e os assinantes é feito apenas por cabos ópticos. d) o transporte do sinal entre os nós e os assinantes é feito apenas por cabo coaxial. e) o transporte do sinal entre os assinantes é feito apenas por cabos ópticos.
- Um receptor óptico tem uma sensibilidade mínima de -36dBm. Sabendo-se que o conector utilizado na junção fibra óptica/receptor apresenta uma eficiência de 50%, ou seja, apenas metade da potência entregue ao conector é efetivamente entregue ao receptor, a potência mínima que deve chegar ao conector é de:
a) -18dBm b) -33dBm c) -39dBm d) -45dBm e) -72dBm
Concurso Público/Professor de Ensino Básico, Técnico e Tecnológico (Edital 24/2009) IFPB
16 Conhecimentos Específicos
- Dentre as opções a seguir, qual apresenta apenas conectores utilizados tipicamente em fibras ópticas?
a) N, SC e SMA 906 b) N, SC e SMB c) N, SC e ST d) SC, SMA 906 e ST e) SC, SMB e ST
- Com relação ao padrão SONET, pode-se afirmar que:
I. Apresenta uma estrutura de multiplexação flexível, permitindo o transporte de sinais PDH. II. Possui cabeçalho simplificado, limitando o gerenciamento e manutenção de rede. III. Apresenta taxas de transmissão comuns com o padrão SDH.
Das afirmações apresentadas é(são) verdadeira(s):
a) Apenas a I b) Apenas a II c) Apenas a III d) I e II e) I e III
- A respeito da tecnologia WDM, podemos afirmar que:
I. Vários comprimentos de onda são distribuídos por várias fibras. II. As especificações existentes estabelecem apenas o uso em fibras monomodo. III. Permite o crescimento gradual da capacidade de transmissão.
Das afirmações apresentadas é(são) verdadeira(s):
a) Apenas a I b) Apenas a II c) Apenas a III d) I e II e) I e III
Concurso Público/Professor de Ensino Básico, Técnico e Tecnológico (Edital 24/2009) IFPB
18 Conhecimentos Específicos
- Em relação à degradação de sinais ópticos por dispersão, pode-se afirmar que:
I. Usualmente a degradação por dispersão é compensada com a utilização de amplificadores. II. Não existe dispersão quando são utilizadas fibras monomodo. III. A dispersão depende da fonte óptica utilizada.
Das afirmações apresentadas é(são) verdadeira(s):
a) Apenas a I b) Apenas a II c) Apenas a III d) I e II e) I e III
- Em relação às atenuações experimentadas por um sinal luminoso se propagando por uma fibra óptica, pode-se afirmar que:
I. As perdas resistivas são responsáveis por boa parte dessa atenuação. II. As curvaturas não têm efeito sobre essa atenuação. III. Uma das causas da atenuação é a presença de íons OH-^ dissolvidos na fibra.
Das afirmações apresentadas é(são) verdadeira(s):
a) Apenas a I b) Apenas a II c) Apenas a III d) I e II e) I e III
- Uma rede LAN Ethernet 10BaseT tem:
a) velocidade de transmissão de 10 megabits, cabo coaxial e topologia em anel. b) velocidade de transmissão de 10 megabits, cabo de fios com pares trançados e topologia linear (em barramento). c) velocidade de transmissão de 10 megabits, cabo de fios com pares trançados e topologia em estrela. d) velocidade de transmissão de 10 megabits, cabo de fios com pares trançados e topologia em anel. e) velocidade de transmissão de 10 megabits, cabo coaxial e topologia em estrela.
IFPB Concurso Público/Professor de Ensino Básico, Técnico e Tecnológico (Edital 24/2009)
Conhecimentos Específicos 19
- No projeto de uma rede com cabeamento estruturado que utiliza cabo com pares trançados no seu cabeamento horizontal, o comprimento máximo desse cabo, entre a tomada na área de trabalho até o patch-panel no armário de telecomunicação, de modo a obedecer às normas de padronização, é de:
a) 10 m b) 50 m c) 90 m d) 100 m e) 185 m
- O cabo UTP com pares de fios trançados sólidos de bitola 22 ou 24AWG, com impedância de 100 Ohms e que é utilizado para transmissão de dados em uma largura de banda de até 20 Mbps, numa freqüência de até 20 MHz, segundo a padronização EIA/TIA-568-B, está classificado, dentre as opções abaixo, na categoria:
a) 1 b) 2 c) 3 d) 4 e) 5
- Duas edificações próximas têm sistemas de aterramentos diferentes, podendo haver diferença de potencial entre eles. O meio físico recomendado para interligar equipamentos elétricos e eletrônicos entre esses prédios é:
a) cabo coaxial. b) par trançado STP. c) par trançado UTP. d) cabo telefônico. e) fibra óptica.
- De acordo com as normas de cabeamento estruturado, os cabos que interligam os vários prédios, em uma rede estruturada em campus , estão localizados no(a):
a) cabeamento horizontal. b) área de trabalho. c) sala de equipamentos. d) backbone. e) armário de telecomunicação.
IFPB Concurso Público/Professor de Ensino Básico, Técnico e Tecnológico (Edital 24/2009)
Conhecimentos Específicos 21
- Em uma rede de cabeamento estruturado, o painel intermediário de distribuição de cabos, que fica entre os pontos de conexão de equipamentos e o hub, é chamado de:
a) Internet-Panels. b) Cable-Panels. c) Patch-Panels. d) Link-Panels. e) Distribution-Panels.
- Em uma rede de cabeamento estruturado, o dispositivo utilizado para compatibilidade de impedância, conectando uma linha balanceada com uma linha não balanceada, denomina- se:
a) AUI (Attachment Unit Interface). b) Balun. c) Backplane. d) Derivador. e) Hub de Fiação.
- Segundo a Norma de cabeamento estruturado ANSI/EIA/TIA 569A, a temperatura e a umidade relativa do ar na sala de equipamentos devem estar, respectivamente, em:
a) aproximadamente 25º e entre 30 % e 55 %; b) aproximadamente 18º e entre 30 % e 55 %; c) aproximadamente 25º e entre 40 % e 65 %; d) aproximadamente 18º e entre 40 % e 65 %; e) aproximadamente 25º e entre 25 % e 50 %;
- Assinale a alternativa que descreve uma função normal de um testador de cabos do tipo TDR em cabeamentos de redes de computadores:
a) Testa e detecta falhas em circuitos virtuais. b) Proporciona informações sobre a localização física de um cabo. c) Proporciona informações sobre mapeamento físico de um cabo. d) Detecta circuitos abertos, bem como a distância da sua localização em instalações de cabos já existentes. e) Todas as alternativas acima estão corretas.
- É o local, dentro de um prédio, onde são alojados os elementos de cabeamento, onde são encontrados terminadores mecânicos, conectores de cruzamento, terminadores para sistemas de cabeamento horizontal e vertical. Essa definição se refere ao subsistema de cabeamento estruturado denominado:
a) Cabeamento Horizontal. b) Backbone (Cabeamento Vertical). c) Área de trabalho. d) Armários de telecomunicações. e) Shaft.
