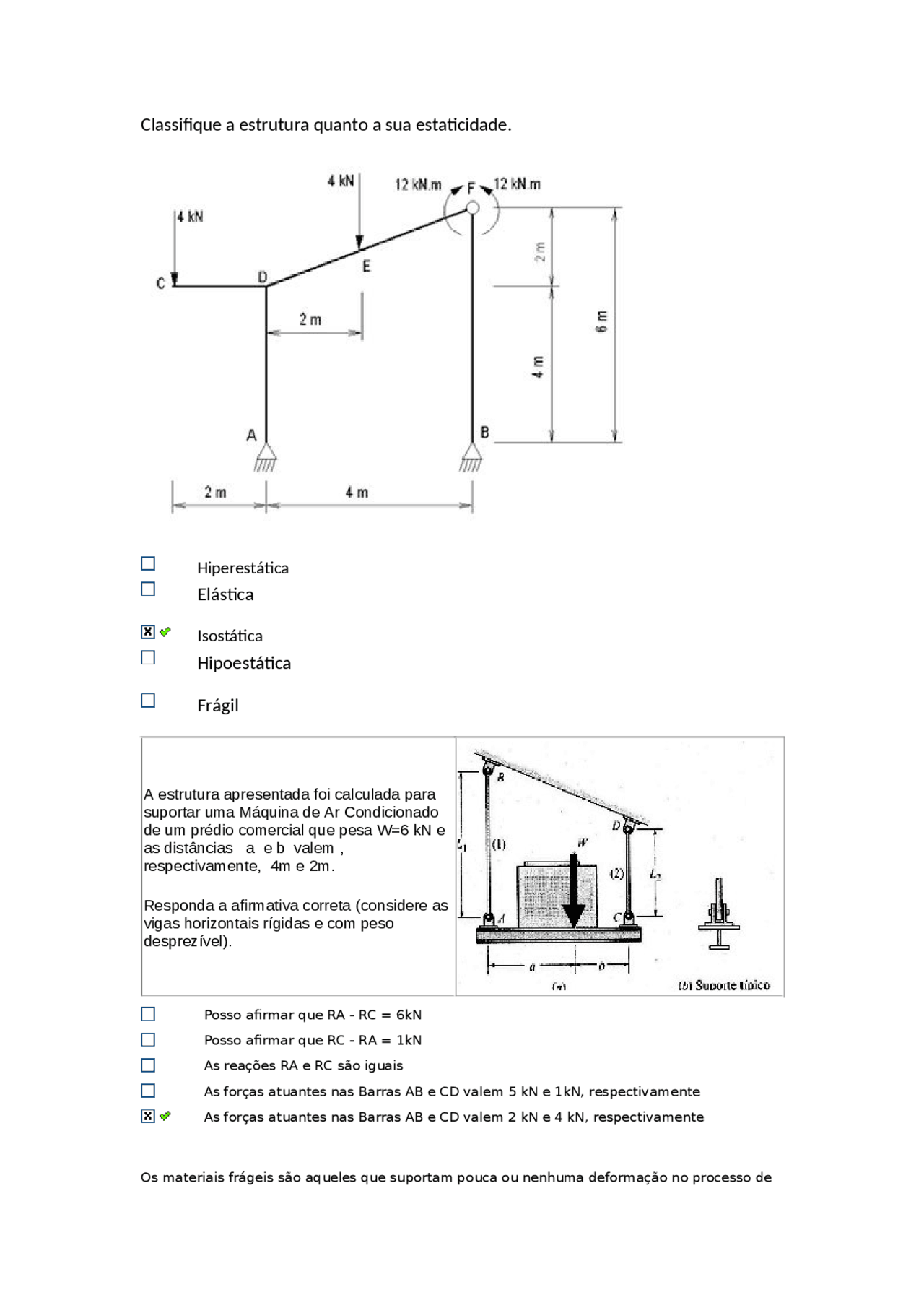

Classifique a estrutura quanto a sua estaticidade.
Hiperestática
Elástica
Isostática
Hipoestática
Frágil
A estrutura apresentada foi calculada para
suportar uma Máquina de Ar Condicionado
de um prédio comercial que pesa W=6 kN e
as distâncias a e b valem ,
respectivamente, 4m e 2m.
Responda a afirmativa correta (considere as
vigas horizontais rígidas e com peso
desprezível).
Posso afirmar que RA - RC = 6kN Posso afirmar que RC - RA = 1kN As reações RA e RC são iguais As forças atuantes nas Barras AB e CD valem 5 kN e 1kN, respectivamente As forças atuantes nas Barras AB e CD valem 2 kN e 4 kN, respectivamente Os materiais frágeis são aqueles que suportam pouca ou nenhuma deformação no processo de
ensaio de tração. Marque a alternativa que representa tais materiais. ouro, platina e cobre ferro fundido, aço carbono e cobre cimento, borracha e platina aço carbono, vidro e ouro ferro fundido, o vidro, a porcelana. Classificam-se como fundações, portanto, são ligações entre a estrutura e o solo, havendo também ligações entre os diversos elementos que com põem a estrutura. Qual alternativa corresponde a tal classificação? Vinculos. Engastamento. Estruturas planas. Treliças. Graus de liberdade. Marque a única alternativa que não representa um dos métodos das reações de apoio utilizados durante uma análise de equilíbrio estrutural. Determinar um sistema de referência para a análise. Traçar o diagrama de corpo livre (DCL). Apoio móvel. Identificar e destacar dos sistema sos elementos estruturais que serão analisados. Estabelecer as equações de equilíbrio da estática. Uma barra de aço com seção transversal quadrada de dimensões 20 mm x 20 mm e comprimento de 600 mm está submetida a uma carga P de tração perfeitamente centrada. Considerando que o módulo de elasticidade do aço vale 200 GPa, a carga P de tração que pode provocar um alongamento de 1,5 mm no comprimento da barra vale: 150 kN 200 kN 300 kN 100 kN 120 kN Considere que uma haste plástica de acrílico com seção circular de diâmetro de 20 mm e comprimento de 200 mm esteja submetida a carga axial de tração de 300 N. Sabendo que seu módulo de elasticidade é 2,70 GPa e que seu diâmetro diminuiu 0,00289 mm, determine o valor de seu Coeficiente de Poisson. 0, 0, 0, 0,
0,08 MPa; 0,0367MPa. 0,075 MPa; 0,0433 MPa. 0,065 MPa; 0,05520MPa. 0,064 MPa; 0,05333 MPa. 0,09 MPa; 0,05196 MPa. As peças de madeira são coladas conforme a figura. Note que as peças carregadas estão afastadas de 8 mm. Determine o valor mínimo para a dimensão sem medida na figura, sabendo que será utilizada um cola que admite tensão máxima de cisalhamento de 8,0 MPa. 292 mm 158 mm 308 mm
300 mm 240 mm Um fio de alumínio, com diâmetro de 5 mm, está submetido a uma carga axial de tração de 2 kN, qual a tensão de tração a que estará sujeito. 56,6 MPa 101,9 MPa 222,1 MPa 65,3 MPa 131,7 MPa
Um tubo de aço de 400 mm de comprimento é preenchido integralmente por um núcleo de
alumínio. Sabe-se que o diâmetro externo do tubo é 80 mm e sua espessura é 5 mm
(diâmetro interno de 70 mm). Determine o percentual da carga resistido pelo tubo de aço,
para uma carga axial de compressão de 200kN. Dados: Ealumínio = 68,9 Gpa e Eaço = 200 GPa
Assinale a alternativa correta.Um diagrama tensão-deformação convencional é importante na engenharia, porque: proporciona um meio para obtenção de dados sobre a resistência à tração ou à compressão de um material sem considerar o tamanho ou a forma física do material. proporciona um meio para obtenção de dados sobre a resistência somente à compressão de um material levando em consideração o tamanho e a forma física do material. proporciona um meio para obtenção de dados sobre a resistência à tração ou à compressão de um material levando em consideração somente o tamanho do material. proporciona um meio para obtenção de dados sobre a resistência à tração ou à compressão de um material levando em consideração o tamanho e a forma física do material. proporciona um meio para obtenção de dados sobre a resistência à ductibilidade de um material considerando o tamanho e a forma física do material. Duas peças de madeira de seção transversal uniforme de 89 x 140 mm são coladas uma a outra em um entalhe inclinado. A tensão de cisalhamento admissível da cola é 517 kPa. Determine qual é o maior valor de P que pode ser aplicado ao sistema abaixo, sem que haja ruptura.
228 kN 102 kN 228 N 216 kN 216 N Considerando um diagrama tensão-deformação convencional para uma liga de aço, em qual das seguintes regiões do diagrama a Lei de Hooke é válida? Endurecimento por deformação Região de deformação plástica Região elástica-proporcional Estricção Fluência A barra prismática da figura está submetida a uma força axial de tração. Considerando que a área da seção transversal desta barra é igual a A, a tensão normal σ na seção S inclinada de 60 o^ vale: P/2A P/4A 3P/4A 3P/A 0,8666P/A
