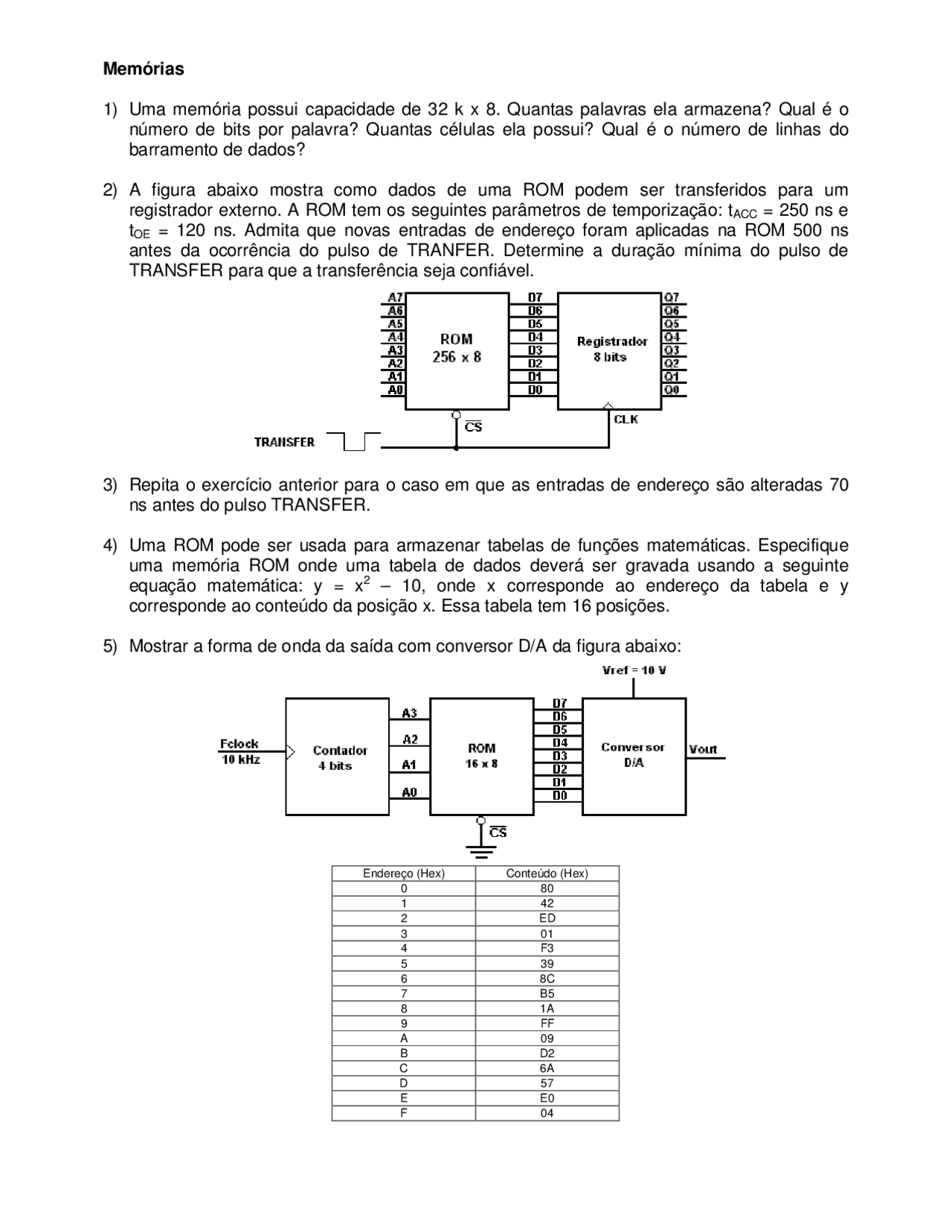

Memórias
1) Uma memória possui capacidade de 32 k x 8. Quantas palavras ela armazena? Qual é o
número de bits por palavra? Quantas células ela possui? Qual é o número de linhas do
barramento de dados?
2) A figura abaixo mostra como dados de uma ROM podem ser transferidos para um
registrador externo. A ROM tem os seguintes parâmetros de temporização: tACC = 250 ns e
tOE = 120 ns. Admita que novas entradas de endereço foram aplicadas na ROM 500 ns
antes da ocorrência do pulso de TRANFER. Determine a duração mínima do pulso de
TRANSFER para que a transferência seja confiável.
3) Repita o exercício anterior para o caso em que as entradas de endereço são alteradas 70
ns antes do pulso TRANSFER.
4) Uma ROM pode ser usada para armazenar tabelas de funções matemáticas. Especifique
uma memória ROM onde uma tabela de dados deverá ser gravada usando a seguinte
equação matemática: y = x2 – 10, onde x corresponde ao endereço da tabela e y
corresponde ao conteúdo da posição x. Essa tabela tem 16 posições.
5) Mostrar a forma de onda da saída com conversor D/A da figura abaixo:
Endereço (Hex) Conteúdo (Hex)
0 80
1 42
2 ED
3 01
4 F3
5 39
6 8C
7 B5
8 1A
9 FF
A 09
B D2
C 6A
D 57
E E0
F 04
