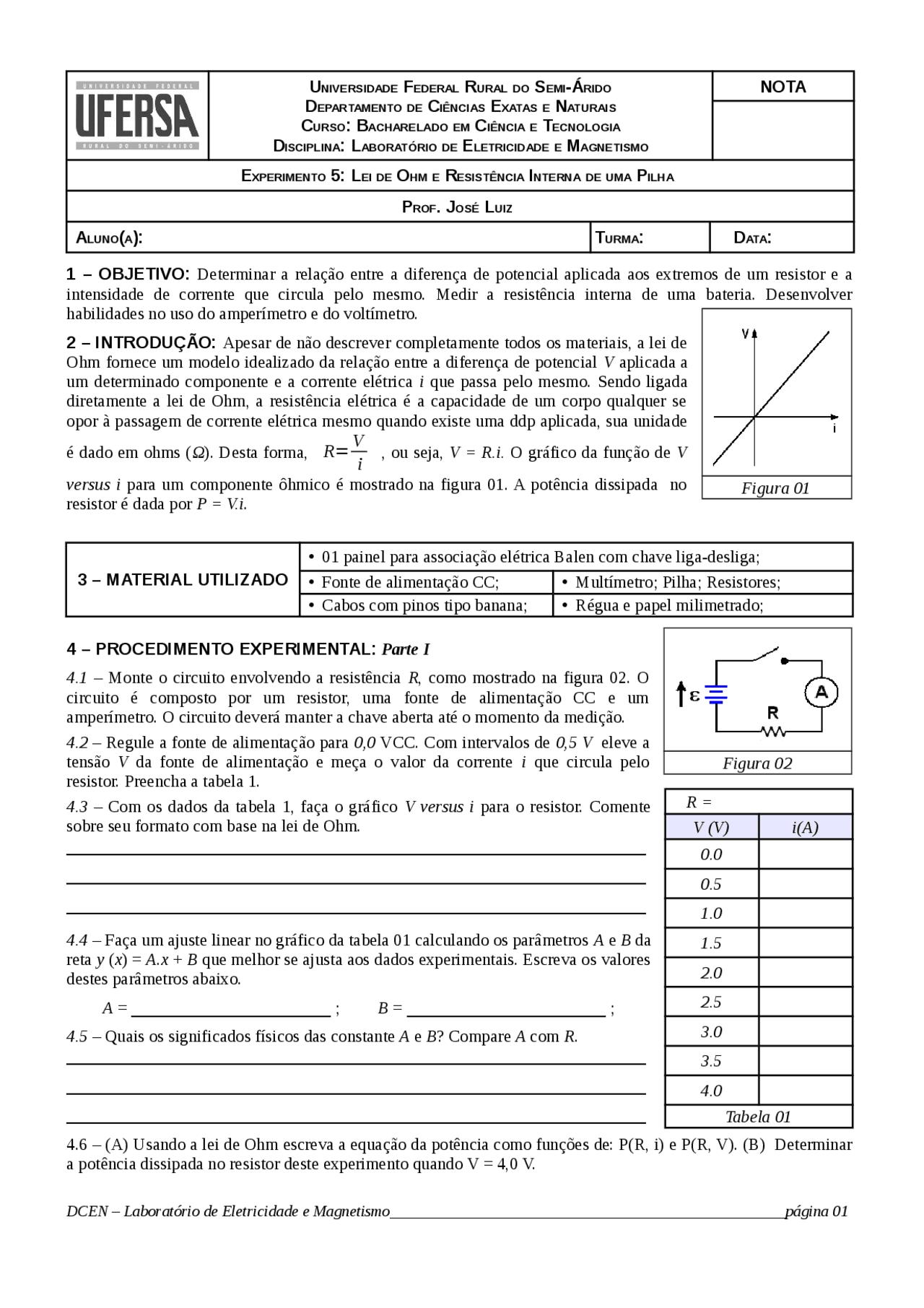

EXPERIMENTO 5: LEI DE OHM E RESISTÊNCIA INTERNA DE UMA PILHA
PROF. JOSÉ LUIZ
ALUNO(A): TURMA: DATA:
1 – OBJETIVO: Determinar a relação entre a diferença de potencial aplicada aos extremos de um resistor e a
intensidade de corrente que circula pelo mesmo. Medir a resistência interna de uma bateria. Desenvolver
habilidades no uso do amperímetro e do voltímetro.
2 – INTRODUÇÃO: Apesar de não descrever completamente todos os materiais, a lei de
Ohm fornece um modelo idealizado da relação entre a diferença de potencial V aplicada a
um determinado componente e a corrente elétrica i que passa pelo mesmo. Sendo ligada
diretamente a lei de Ohm, a resistência elétrica é a capacidade de um corpo qualquer se
opor à passagem de corrente elétrica mesmo quando existe uma ddp aplicada, sua unidade
é dado em ohms (Ω). Desta forma,
R=V
i
, ou seja, V = R.i. O gráfico da função de V
versus i para um componente ôhmico é mostrado na figura 01. A potência dissipada no
resistor é dada por P = V.i.
3 – MATERIAL UTILIZADO
•01 painel para associação elétrica Balen com chave liga-desliga;
•Fonte de alimentação CC; •Multímetro; Pilha; Resistores;
•Cabos com pinos tipo banana; •Régua e papel milimetrado;
4 – PROCEDIMENTO EXPERIMENTAL: Parte I
4.1 – Monte o circuito envolvendo a resistência R, como mostrado na figura 02. O
circuito é composto por um resistor, uma fonte de alimentação CC e um
amperímetro. O circuito deverá manter a chave aberta até o momento da medição.
4.2 – Regule a fonte de alimentação para 0,0 VCC. Com intervalos de 0,5 V eleve a
tensão V da fonte de alimentação e meça o valor da corrente i que circula pelo
resistor. Preencha a tabela 1.
4.3 – Com os dados da tabela 1, faça o gráfico V versus i para o resistor. Comente
sobre seu formato com base na lei de Ohm.
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
4.4 – Faça um ajuste linear no gráfico da tabela 01 calculando os parâmetros A e B da
reta y (x) = A.x + B que melhor se ajusta aos dados experimentais. Escreva os valores
destes parâmetros abaixo.
A = _____________________ ; B = _____________________ ;
4.5 – Quais os significados físicos das constante A e B? Compare A com R.
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
4.6 – (A) Usando a lei de Ohm escreva a equação da potência como funções de: P(R, i) e P(R, V). (B) Determinar
a potência dissipada no resistor deste experimento quando V = 4,0 V.
DCEN – Laboratório de Eletricidade e Magnetismo___________________________________________________página 01
Figura 01
Figura 02
R =
V (V) i(A)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
Tabela 01
