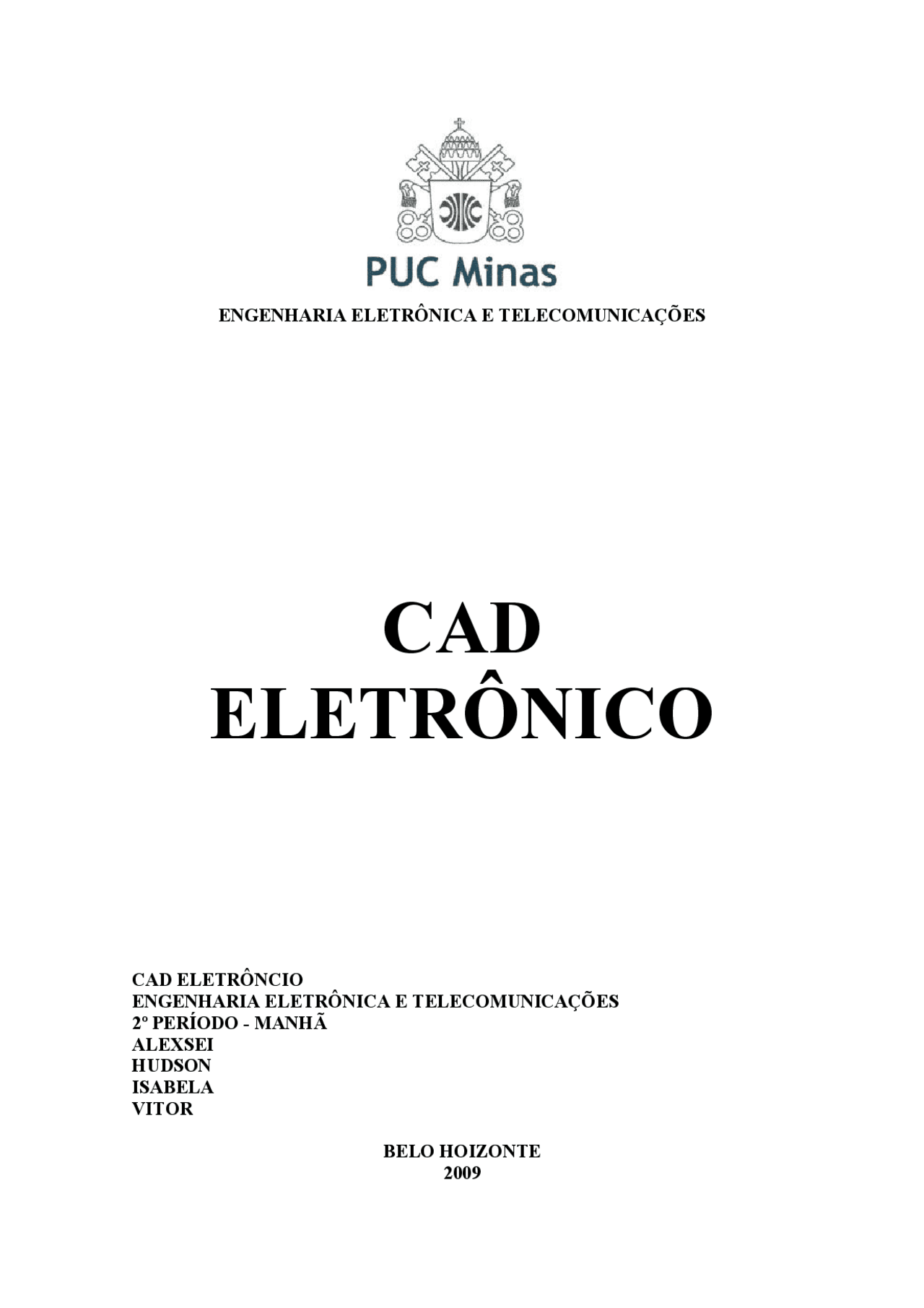

ENGENHARIA ELETRÔNICA E TELECOMUNICAÇÕES
CAD
ELETRÔNICO
CAD ELETRÔNCIO
ENGENHARIA ELETRÔNICA E TELECOMUNICAÇÕES
2º PERÍODO - MANHÃ
ALEXSEI
HUDSON
ISABELA
VITOR
BELO HOIZONTE
2009
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
fabricação de processadores, Notas de estudo de Eletrônica
processo de fabricação de chips de processadores oxidação, corrosão e deposição
Tipologia: Notas de estudo
Antes de 2010
1 / 9
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe fabricação de processadores e outras Notas de estudo em PDF para Eletrônica, somente na Docsity!
ENGENHARIA ELETRÔNICA E TELECOMUNICAÇÕES
CAD
ELETRÔNICO
CAD ELETRÔNCIO
ENGENHARIA ELETRÔNICA E TELECOMUNICAÇÕES
2º PERÍODO - MANHÃ
ALEXSEI
HUDSON
ISABELA
VITOR
BELO HOIZONTE
SÚMARIO
- Introdução
- Oxidação
- Corrosão
- Deposição
- Conclusões
- Referências
OXIDAÇÃO
O processo de fabricação de um chip se inicia com o wafer em estado original. A primeira etapa do processo é oxidar a parte superior do wafer. O oxigênio é combinado com o substrato e outros materiais para formar um óxido. É formada então uma fina camada de dióxido de silício SiO2 no wafer. O dióxido de silício é um composto isolante, com propriedades dielétricas e resistentes a temperatura, sendo por isso empregado como isolante entre camadas, essa camada servirá como base para a construção dos transistores, que ocupam apenas a superfície do wafer. O processo de oxidação é realizado geralmente em fornos de quartzo com temperatura entre 1000º C a 1200ºC.
Figura 01: O silício é consumido à medida que o dióxido de silício cresce.
CORROSÃO
Para que possamos entender o processo de corrosão é necessário conhecer o processo de litografia que consiste em aplicar uma camada fotossensível sobre a camada de dióxido de silício. Nessa camada fotossensível é aplicada luz ultravioleta em determinados pontos e com diferentes intensidades, para obter o layout do CI sobre a lâmina de silício. A camada fotossensível é originalmente solida, mas ao receber luz ultravioleta se transforma em uma substância gelatinosa que é removida através da corrosão, deixando depositado apenas a área que não foi queimada pela luz ultravioleta O processo de corrosão baseia-se na retirada seletiva de algum tipo de material em regiões delimitadas, Os processos mais comuns de corrosão são:
- Corrosão liquida (emprega líquidos reativos e perigosos como o acido fluorídrico)
- Corrosão por plasma (utilização de gás parcialmente ionizado)
Corrosão líquida Esse processo emprega liquidos e acidos perigosos como o ácido fluoridirico que corroem o material de maneira isotrópica (ocorre em todas as direções). Com isto este processo resulta em remoção lateral indesejada.
Corrosão por plasma A corrosão por plasma é um processos anisotrópico (ocorre apenas em uma direção) é menos susceptivel a corrosão lateral indesejada, porem é mais lento que a corrosão liquida. o processo se dá atraves de um gás como o CF4 sob baixa pressão e ionizado por um campo eletríco. A remoção do material se dá atraves do bombardeamento de ions de alta energia.
Figura 02 : A corrosão isotrópica e anisotrópica
Deposição por evaporação Neste processo a deposição de metais de baixo ponto de fusão pode ser feito através da evaporação. Um exemplo a ser citado é a deposição do alumínio que em uma câmara de vácuo é vaporizado e deposita livremente sobre a lâmina. A metalização dos discos de CD, CDROM, CDV, MD ocorre através desse processo que se dá a uma taxa de vários μm/min.
Borrifamento O processo de borrifamento ocorre em uma câmara com gás inerte. O material a ser depositado é instalado e eletricamente conectado a uma placa metálica e a lâmina instalada em outra placa metálica próxima. O gás é ionizado através de uma fonte de tensão continua aplicada nas placas. Os íons do plasma formados colidem com o material arrancando moléculas que depositam sobre a lâmina A diferença em relação ao processo de evaporação é que o borrifamento permite deposição de qualquer material, condutor ou isolante, independente do ponto de fusão.
Figura 03: Deposição por evaporação
CONCLUSÕES:
Os processadores são dispositivos altamente complexos, mas igualmente fascinantes. É incrível acreditar que um chip tão pequeno, que muitas vezes cabe na palma da mão possa fazer tantas tarefas, infelizmente, não é possível encontrar muitos documentos e imagens que detalhem as etapas da fabricação dos processadores. E não é difícil entender o motivo: esses lugares são bastante protegidos e contam com uma política extremamente rigorosa de acesso, pois simples grãos de poeira ou até mesmo as luzes do flash das câmeras podem prejudicar a produção. No planeta inteiro, não há nada mais limpo do que uma fábrica de processadores. Qualquer impureza poderia causar defeitos em uma série inteira de produtos, causando prejuízos gigantescos.
