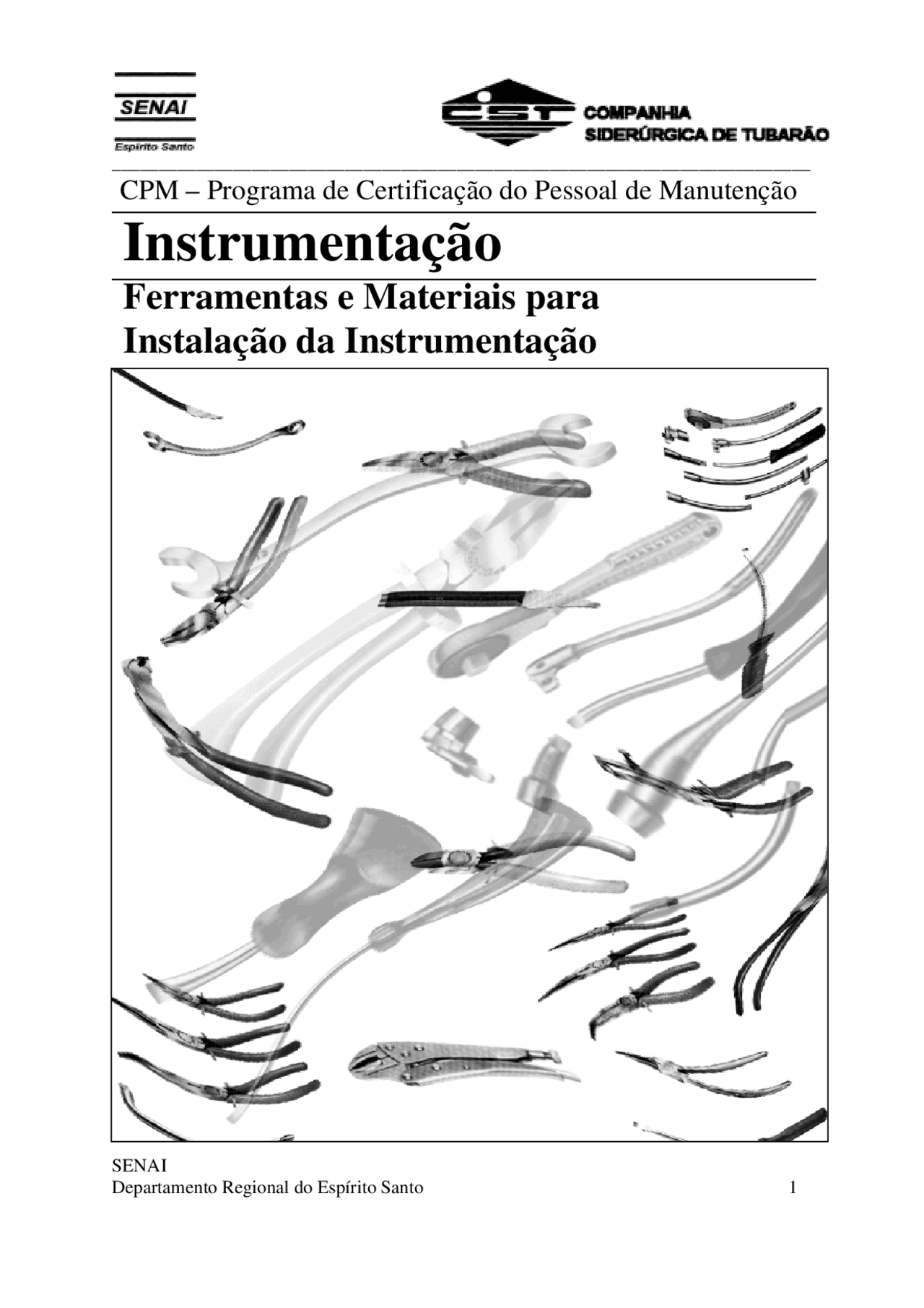

Ferramentas e Materiais para Instalação da Instrumentação – Instrumentação
SENAI – ES, 1999
Trabalho realizado em parceria SENAI / CST (Companhia Siderúrgica de Tubarão)
Coordenação Geral Evandro de Figueiredo Neto (CST) Robson Santos Cardoso (SENAI)
Supervisão Rosalvo Marcos Trazzi (CST) Fernando Tadeu Rios Dias (SENAI)
Elaboração Celio Marcio Lopes (CST) Ulisses Barcelos Viana (SENAI)
Aprovação Alexandre Kalil Hanna (CST) Carlos Athico Prates (CST) Wenceslau de Oliveira (CST)
SENAI – Serviço Nacional de Aprendizagem Industrial CTIIAF – Centro Técnico de Instrumentação Industrial Arivaldo Fontes Departamento Regional do Espírito Santo Av. Marechal Mascarenhas de Moraes, 2235 Bento Ferreira – Vitória – ES CEP Telefone: (027) Telefax: (027)
CST – Companhia Siderúrgica de Tubarão Departamento de Recursos Humanos Av. Brigadeiro Eduardo Gomes, s/n, Jardim Limoeiro – Serra – ES CEP 29160- Telefone: (027) 348- Telefax: (027) 348-
Introdução
A execução das instalações elétricas, como de resto a realização de qualquer instalação ou montagem, depende muito do ferramental empregado e de como o mesmo é utilizado. Instrumentos e ferramentas adequadas ao serviço que se está realizando facilitam o trabalho e dão correção e segurança ao mesmo. Com ferramentas adequadas ao serviço, ganha-se tempo, executa-se a tarefa dentro do melhor padrão e despende-se menos energia. Descrevemos as principais ferramentas empregadas em trabalhos de eletricidade, seu uso correto e em que são mais empregadas.
Alicates
Descrição: São ferramentas manuais de aço carbono feitas por fundição ou forjamento, compostas de dois braços e um pino de articulação, tendo em uma das extremidades dos braços, suas garras, cortes e pontas, temperadas e revenidas.
Utilização: O Alicate serve para segurar por apertos, cortar, dobrar, colocar e retirar determinadas peças nas montagens.
Classificação: Os principais tipos de alicate são:
O Alicate Universal serve para efetuar operações como segurar, cortar e dobrar.
O Alicate de Corte^ serve para cortar chapas, arames e fios.
Corte Diagonal
Corte Frontal
O Alicate de Pressão trabalha por pressão e dá um aperto firme ás peças, sendo sua pressão regulada por intermédio de um parafuso existente na extremidade.
O Alicate de Eixo Móvel é utilizado para trabalhar com peças cilíndricas, sendo sua articulação móvel, para possibilitar maior abertura.
Este é bastante simples e se assemelha a um alicate. Regula-se a abertura das lâminas de acordo com o diâmetro do condutor a ser desencapado.
Outro tipo de desencapador é o desarme automático. Nele existem orifícios com diâmetros reguláveis correspondentes aos diversos condutores. Ao pressionar suas hastes, tanto o corte
articulação
rasgo alongado
como a remoção da isolação são executados.
Alicate Manual Alicate manual para instalar terminais e emendas não isolados. Possui matriz fixa para compressão, cortadora e desencapadora de fios e cabos.
Alicate de pressão , que funciona sob o princípio de catraca e destina-se exclusivamente para a fixação dos terminais e emendas pré-isoladas. Possui matrizes que realizam simultaneamente as compressões do barril e da luva plástica dos terminais.
Alicate Hidráulico O alicate hidráulico, tem a cabeça rotativa, permitindo a sua utilização em qualquer ângulo. Possui um avanço manual, além do avanço hidráulico, o que permite o ajuste rápido da abertura dos mordentes, e é isolado com neoprene, exceto a cabeça. Utilizável com matrizes intercambiáveis, para vários diâmetros de terminais.
Procedimento de Rebitagem
Col oca -se o reb ite no fur o.
reb itad or aga rra o mandril.
O rebitador traciona o mandril e a cabeça deste efetua a rebitagem, que estará completa com o final destaque da haste.
A rebitagem está concluída e as partes firmemente fixadas.
Descrição
São ferramentas geralmente de aço vanádio ou aço cromo extra duros, que utilizam o principio da alavanca para apertar ou desapertar parafusos e porcas.
Comentários
As chaves de aperto caracterizam-se por seus tipos e formas, apresentando-se em tamanhos diversos e tendo o cabo (ou braço) proporcional à boca.
Classificação
As Chaves de aperto classificam-se em:
1 Chave de Boca Fixa Simples
A Chave de Boca Fixa simples compreende dois tipos, tais como: de uma boca e de duas bocas
Utiliza o principio da alavanca para apertar ou desapertar parafusos e porcas.
Chave Combinada
Permite abrir e fechar a mandíbula móvel da chave, por meio de um parafuso regulador. Conhecida como chave inglesa.
A Chave Allen ou Chave para Encaixe Hexagonal é utilizada em parafusos cuja cabeça tem um sextavado interno. É encontrada em jogo de seis ou sete chaves.
Chave Corrente (ou cinta)
Usada para serviços em tubulações; sua concepção singular permite fácil utilização em locais de difícil acesso.
Chave Soquete
4, Ter a forma e dimensões das cunhas proporcionais ao diâmetro da haste da chave.
Para parafusos de fenda cruzada, usa-se uma cunha em forma de cruz, chamada Chave Phillips.
Angular ou de força Chave com Morsa de Bancada
desloca por meio de parafuso e porca.
Departamento Regional do Espírito Santo 17
Funcionamento
A mandíbula móvel se deslocar por meio de parafuso e porca. O aperto é dado através do manípulo localizado no extremo do parafuso.
Os tamanhos das morsas são identificadas através de números correspondendo à largura das mandíbulas. N^0 Largura das mandíbulas (mm) 1 80 2 90 3 105 4 115 5 130
Condição de Uso A morsa deve estar bem presa na bancada e na altura conveniente.
Conservação
Deve-se mantê-la bem lubrificada para melhor movimento da mandíbula e do parafuso, e sempre limpa ao final do trabalho.
É uma ferramenta manual de um arco de aço carbono, onde deve ser montada uma lâmina de aço ou aço carbono, dentada e temperada
Borboleta esticadora
Normalmente são de 20, 60, 100, 200, 450 ou mais watts de potência.
O torquímetro é uma ferramenta especial destinada a medir o torque (ou aperto) dos parafusos conforme a especificação do fabricante do equipamento. Isso evita a formação de tensões e consequentemente deformação das peças quando em serviço.
A unidade de medida do torquímetro é o Newton metro (Nm) e a leitura é direta na escala graduada, permitindo a conferência do aperto, de acordo com o valor preestabelecido pelo fabricante.
Existem vários tipos de torquímetros:
O torquímetro pode ser usado para rosca direita ou esquerda, mas somente para efetuar o torque final. Para encostar o parafuso ou porca, usa-se uma chave comum.
Para obter maior precisão na medição, é conveniente lubrificar previamente a rosca antes de colocar e apertar a porca ou parafuso.
