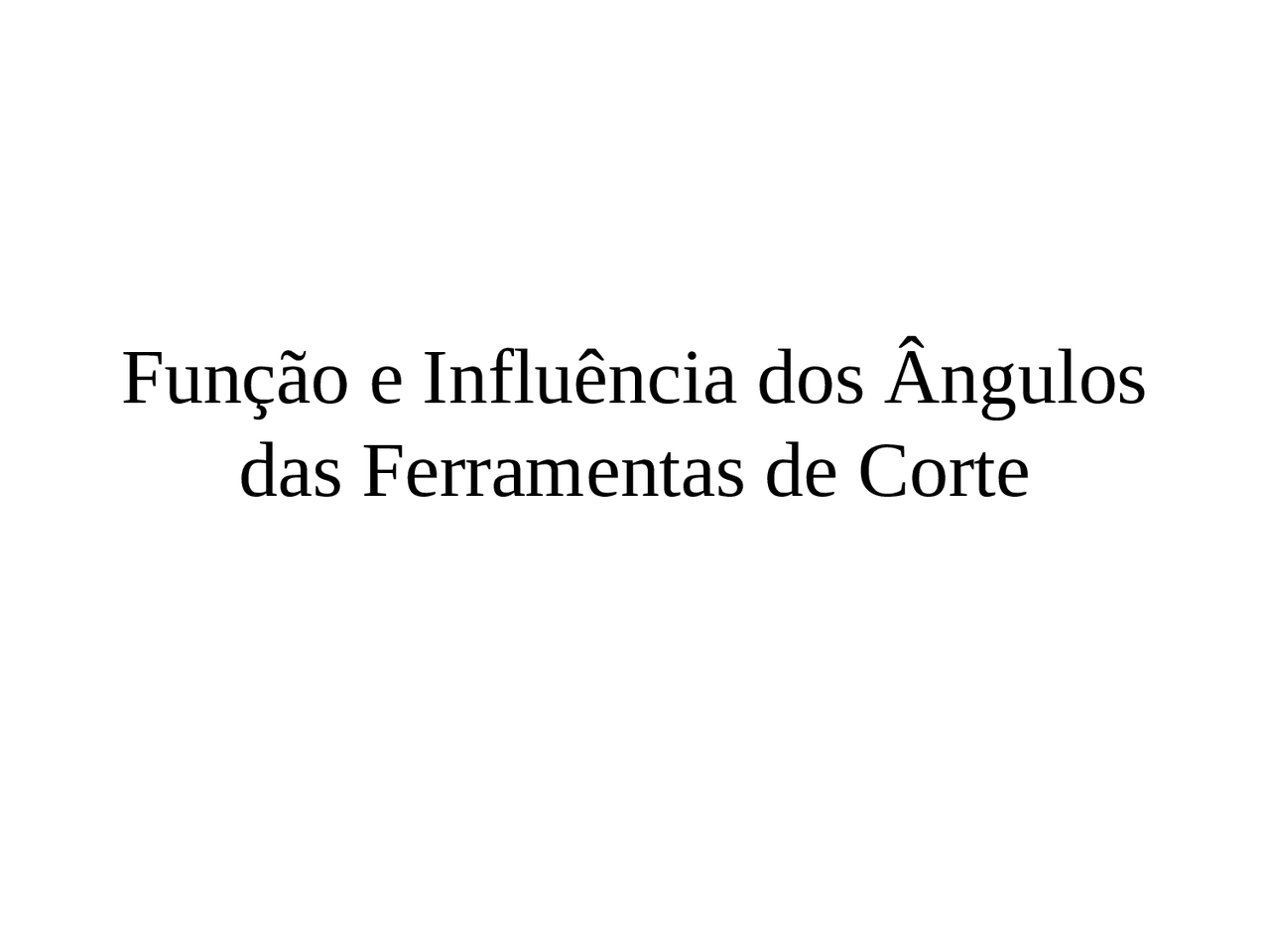

Função e Influência dos Ângulos
das Ferramentas de Corte
Ângulo de Folga Principal
o Funções: Evitar atrito (ferramenta x superfície transitória) Facilitar a penetração da cunha de corte Condições de Grandeza: o muito pequeno cunha não penetra desgaste da ferramenta mau acabamento o muito grande apoio deficiente lascamento e quebra
Ângulo de Folga Principal
o Influência de o na vida da ferramenta (desgaste VB):
o
T
Influência de o na quebra: o quebra Influência de o na roscagem: oe = o + hélice
Ângulo de Folga Principal
o
Exemplos de valores característicos de o na
usinagem com ferramenta de Metal Duro:
- (^) Alumínio fundido o = 8° a 10°
- (^) Ferro fundido duro o = 3° a 5°
- (^) Aço ABNT 1020 o = 6° a 8°
Ângulo de Saída
o
Atuação:
Forças e potências de usinagem Acabamento superficial Calor gerado
Fatores influentes:
Material da ferramenta ( r o ) Ex.: o p/ HSS > o p/ Metal Duro
Ângulo de Saída
o
Material da peça ( r o )
Exceções: Latão (macio) : o 0° Ferro fundido : o pequeno ou nulo r r
Ângulo de Saída
o
Efeito sobre o calor gerado no corte:
o dobramento do cavaco temperatura temperatura crítica da ferramenta efeitos Dissipação de calor:
- Peça r o
- (^) Posição de maior pressão(calor)
- (^) Área de dissipação
Ângulo de Saída
o Relação Avanço ( f ) x Ângulo de Saída ( o ): Casos gerais: f o f o Caso particular: f o (concentração de calor e de carga)
Ângulo de Saída
o
Exemplos de valores característicos de o na
usinagem com ferramentas de Aço-Rápido
(HSS) e Metal Duro (MD):
HSS MD
- (^) Alumínio fundido o = 20° a 30° 10° a 20°
- (^) Ferro fundido duro o =^ 5° a 10°^ -10° a 4°
- (^) Aço ABNT 1020 (^) o = 15° a 25° 6° a 8°
Ângulo de Inclinação
s
Funções:
- Controlar direção do cavaco
- Proteger a ponta da ferramenta
- Atenuar vibrações
Ângulo de Inclinação
s
Proteção da ponta
da ferramenta:
1° impacto afastado da ponta
Cortes interrompidos s negativo
Desbaste s = -3 ° a -5°
Ângulo de Posição
r
Funções:
Distribuir tensões sobre a aresta de corte Atenuar vibrações Direcionar o cavaco
Ângulo de Posição
r
Aumento de vida útil e de produtividade:
r h b k c VB T V cavacos
Ângulo de Posição
r
