Rua Dom Pedro H. O. Bragança nº 674 – 05117 - 002 – São Paulo/SP – Brasil

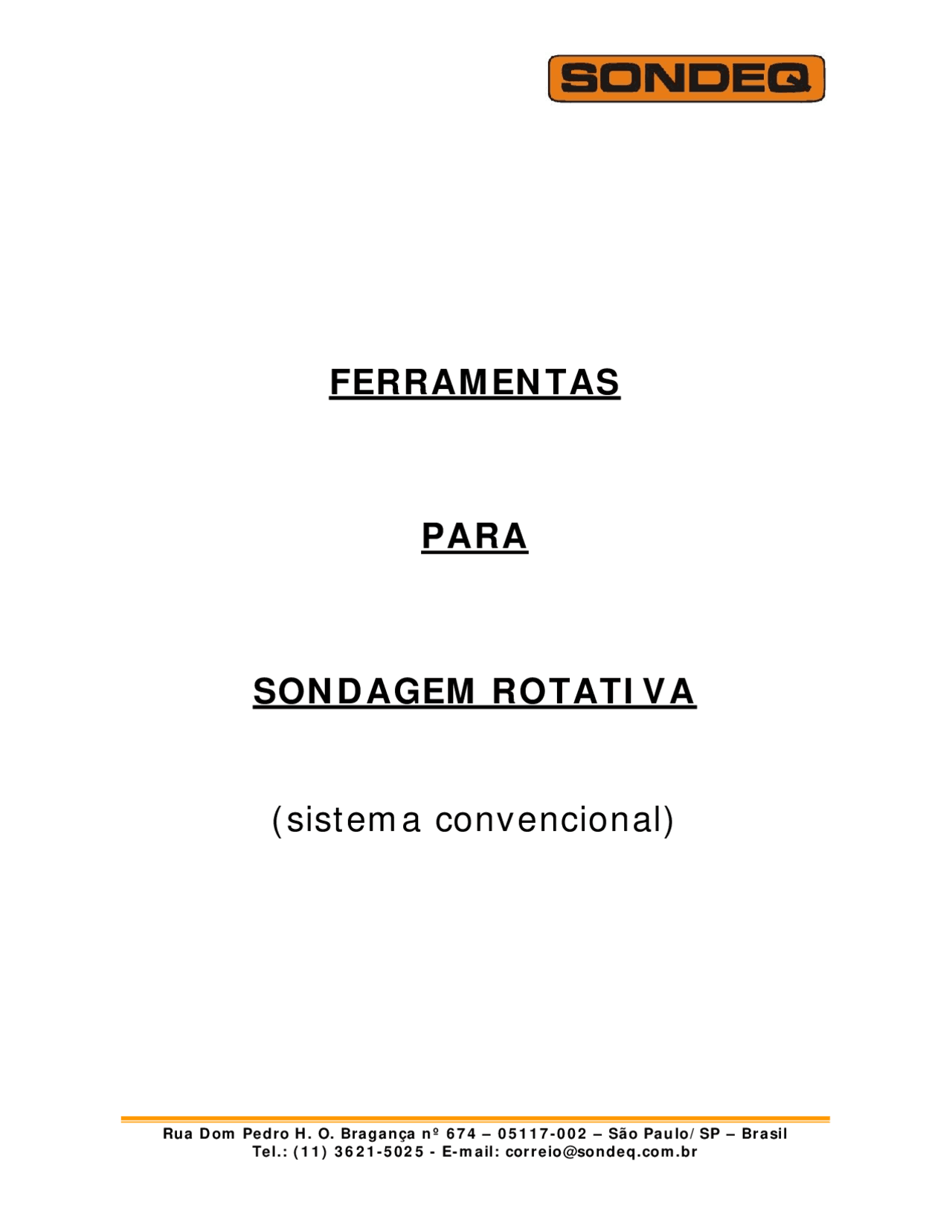

FERRAMENTAS
PARA
SONDAGEM ROTATIVA
(sistema convencional)
BARRILETES SIMPLES
Série "W" - Padrão "G"
CÓDIGO DO CONJUNTO D. FURO D.TEST 10 PÉS 5 PÉS 2 PÉS
AWG 49.2 28.5 1AG10S 1AG5S 1AG2S
BWG 60.3 41.2 1BG10S 1BG5S 1BG2S
NWG 76.2 53.9 1NG10S 1NG5S 1NG2S
HWG 99.8 75.4 1HG10S 1HG5S 1HG2S
PEÇAS AWG BWG NWG HWG
niple longo 1AW11 1BW11 1NW11 1HW anel de prot. 1AW12 1BW12 1NW12 1NW
BARRILETES DUPLO MÓVEL
Série "W" - Padrão "M"
CÓDIGO DO CONJUNTO 10 PÉS 5 PÉS D. FURO D.TEST
AWM 1AWM10 1AWM5 49.2 28.
BWM 1BWM10 1BWM5 60.3 41.
NWM 1NWM10 1NWM5 76.2 53.
HWM 1HWM10 1HWM5 99.8 75.
PEÇAS AWM BWM NWM HWM
niple longo 1AW11 1BW11 1NW11 1HW anel de proteção. 1AW12 1BW12 1NW12 1HW cabeçote 1AM13M 1BM13M 1NM13M 1HM13M tubo externo 10' 1AM10E 1BM10E 1NM10E 1HM10E tubo externo 5' 1AM5E 1BM5E 1NM5E 1HM5E tubo interno 10' 1AM10I 1BM10I 1NM10I 1HM10I tubo interno 5' 1AM5I 1BM5I 1NM5I 1HM5I caixa de mola 6AM5 6BM5 6NM5 6HM mola 6AM3 6BM3 6NM3 6HM
HASTES SÉRIE "W" COM NIPLE
HASTE C/
NIPLE Ø Ext^ 10 PÉS^ PESO^ 5 PÉS^ PESO^ 2 PÉS^ PESO^ NIPLE AW 44.4 2AW10 18.0 2AW5 9.0 2AW2 4.0 2AW BW 53.9 2BW10 28.0 2BW5 14.6 2BW2 6.2 2BW NW 66.6 2NW10 36.0 2NW5 19.4 2NW2 8.6 2NW
