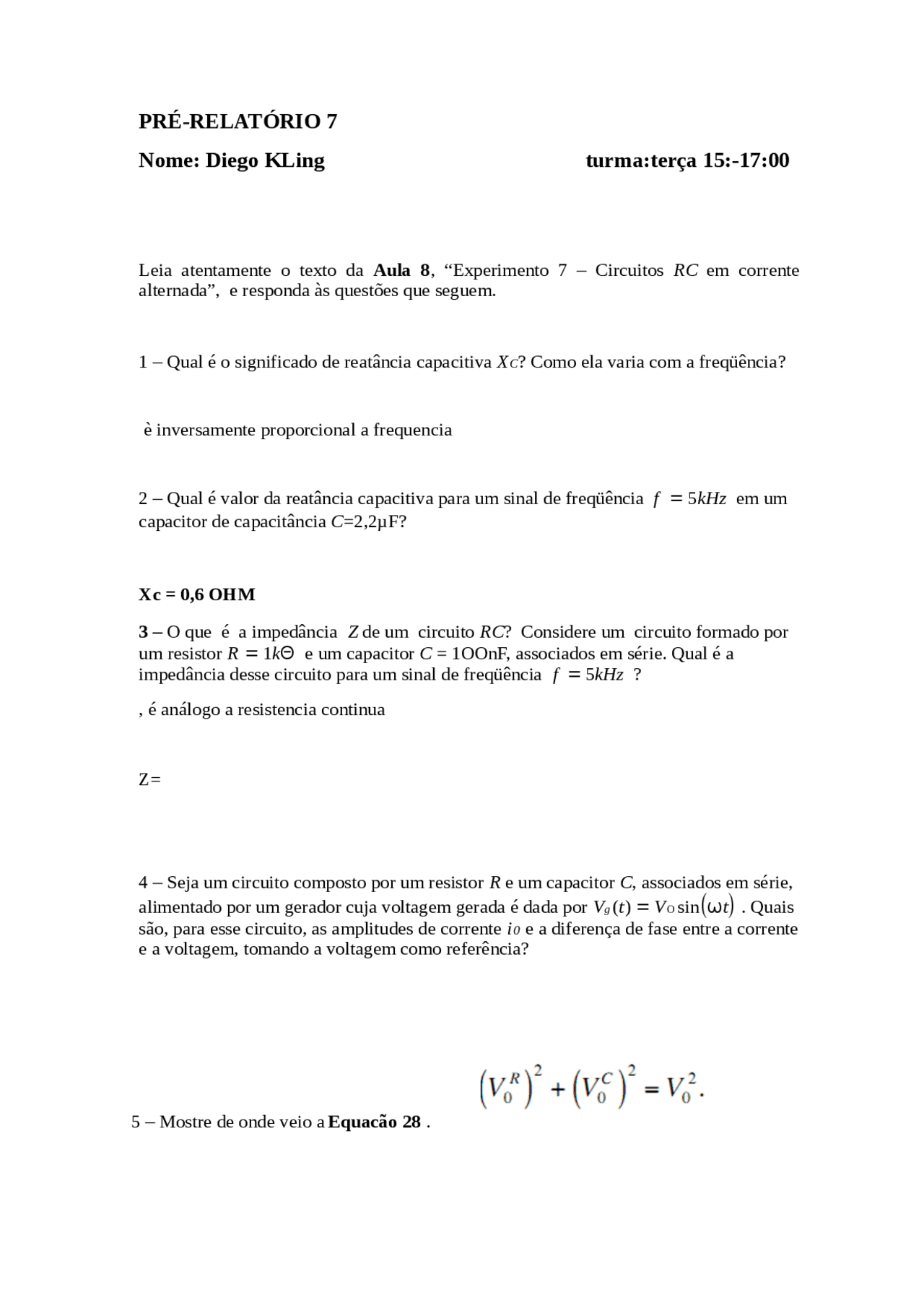

PRÉ-RELATÓRIO 7
Nome: Diego KLing turma:terça 15:-17:00
Leia atentamente o texto da Aula 8, “Experimento 7 – Circuitos RC em corrente
alternada”, e responda às questões que seguem.
1 – Qual é o significado de reatância capacitiva XC? Como ela varia com a freqüência?
è inversamente proporcional a frequencia
2 – Qual é valor da reatância capacitiva para um sinal de freqüência f = 5kHz em um
capacitor de capacitância C=2,2µF?
Xc = 0,6 OHM
3 – O que é a impedância Z de um circuito RC? Considere um circuito formado por
um resistor R = 1kΘ e um capacitor C = 1OOnF, associados em série. Qual é a
impedância desse circuito para um sinal de freqüência f = 5kHz ?
, é análogo a resistencia continua
Z=
4 – Seja um circuito composto por um resistor R e um capacitor C, associados em série,
alimentado por um gerador cuja voltagem gerada é dada por Vg (t) = VO sin(ωt) . Quais
são, para esse circuito, as amplitudes de corrente i0 e a diferença de fase entre a corrente
e a voltagem, tomando a voltagem como referência?
5 – Mostre de onde veio a Equacão 28 .
