relatório de micrômetro, para o primeiro semestre em física no ensino superior brasileiro
Tipologia: Trabalhos
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!

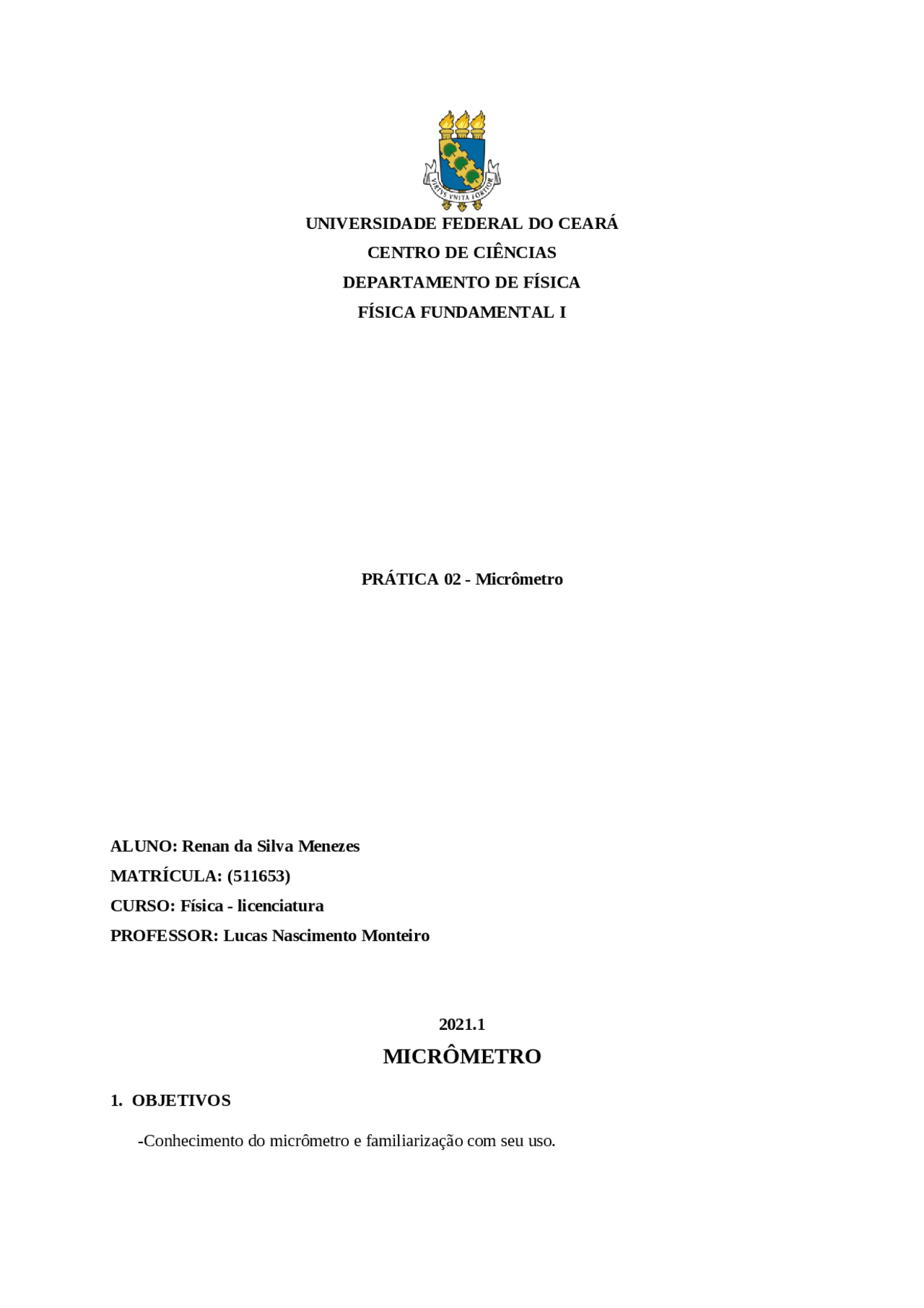

PRÁTICA 02 - Micrômetro ALUNO: Renan da Silva Menezes MATRÍCULA: (511653) CURSO: Física - licenciatura PROFESSOR: Lucas Nascimento Monteiro 2021.
- Conhecimento do micrômetro e familiarização com seu uso.
-Simulador: https://www.vascak.cz/data/android/physicsatschool/template.php?s=mech_mikrometr&l=pt -Computador
3. FUNDAMENTOS O micrômetro (Figura 1), também chamado de Pálmer, como tributo ao seu criador: Jean Louis Palmer. É um instrumento de precisão ainda maior do que a do paquímetro, usado normalmente na construção civil, laboratórios e oficinas para medidas de porcas, espessura de chapas, diâmetros de fios, etc. A sua precisão está entre 0,01 mm e 0,001 mm. Figura 1. Micrômetro fabricado pela Mitutoyo. Fonte: https://www.google.com/url?sa=i&url=https%3A%2F%2Ffocusmetrologia.com %2F2020%2F04%2F27%2Fmicrometro %2F&psig=AOvVaw1MQMaVvvMxvHRFQwR6RxqZ&ust=1624541892274000&source=images&cd=vfe&v ed=0CAoQjRxqFwoTCMCE0qfwrfECFQAAAAAdAAAAABAq .Acesso em 23/06/2021. Obs. 1: A seguir, indicamos o endereço eletrônico de dois fabricantes de micrômetros de qualidade reconhecida: http://www.mitutoyo.com.br/ e http://www.starrettonline.com/. Basicamente, o micrômetro é dividido em várias partes, Fígura 2, e é formado de um parafuso micrométrico que está na parte interna. de passo muito pequeno. Compõem ainda o micrômetro, as seguintes partes:
Generalizando: S =
n x p S = Sensibilidade ou precisão; n = Número de divisões da escala circular; p = Passo do parafuso micrométrico.
4. PROCEDIMENTOS 1- Foi feito uma série de 10 (dez) leituras usando o micrômetro e os valores obtidos desse procedimento foram anotados na Tabela 1. Tabela 1. Tabela com as anotações.
Micrômetro (mm) Leitura do parafuso micrométrico (mm) Leitura Final (mm) Exemplo 250 - 275 1,39 251, 1 0-25 15,35 15, 2 0-25 14,85 14, 3 0-25 11,19 11, 4 0-25 14,38 14, 5 225-250 17,23 242, 6 200-225 23,41 223, 7 125-150 10,67 135, 8 250-275 14,70 264, 9 100-125 22,80 122, 10 25-50 21,05 46, Print do primeiro acerto:
Print do último acerto:
5. QUESTIONÁRIO 1- Faça as leituras das medidas dos Micrômetros (sensibilidade 0,01 mm) ilustrados a seguir: Fonte: Figura gerada na página: https://www.stefanelli.eng.br/micrometro-virtual-milimetro- centesimal-simulador/. Acessado em 30/10/2020. LEITURA 1: 1,71mm LEITURA 2: 7,97mm 2- De um modo geral, ao medir com um micrômetro, quais as causas mais prováveis de erros?
n x p. ficará S= 0,25/50 que é igual a 0,005. 4- Um micrômetro não zerado indica uma leitura de 0,06 mm quando totalmente fechado. Ao fazer a medida do diâmetro de uma esfera um estudante desatento (não tendo observado que o micrômetro não estava zerado) anotou 15,32 mm. Qual a leitura correta do diâmetro da esfera?
