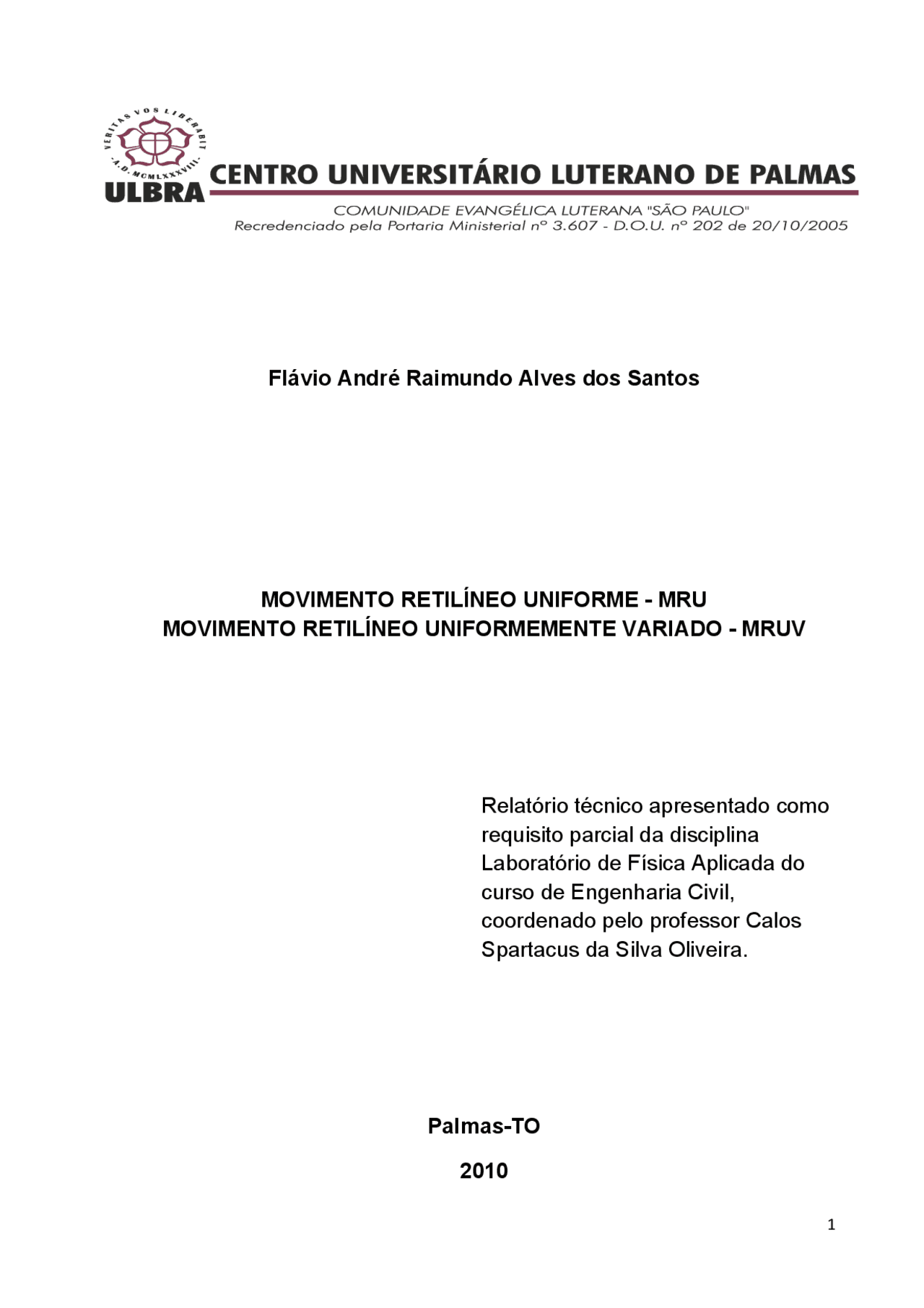

RELATÓRIO FÍSICA - MRUV
Tipologia: Provas
1 / 10
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Para este ensaio não foi encontra nenhuma norma técnica da ABNT, apenas tomamos como referencial livros técnicos e publicações de algumas Universidades Federais.
Colchão de Ar Linear Hentschel XIV
Trilho de ar Ar Linear Hentschel 8203/MMECL
Gerador de fluxo de ar Delapieve 8203-B/MMECL
Carrinho deslizante
Chave inversora normalmente aberta 8203-66/MMECL
Cronômetro Digital Muccillo 8203-63/MMECL
Sensores fotoelétricos
Uma fonte 6/12 VCC5 - 7839/MMECL
Calço de madeira para inclinação do trilho de ar
Cronômetro ou similar;
Papel milimetrado e papel log-log.
Antes de iniciar todo o procedimento experimental devemos conhecer as regras geral do laboratório assim como todas as recomendações para a utilização de todos os equipamentos para que não venha ocorrer nenhum acidente nem mesmo danificar os objetos. Devemos testar os equipamentos antes da utilização
Ajuste a posição dos sensores fotoelétricos, de forma que tenham uma altura adequada em relação ao carrinho e que estejam nivelados com o trilho. Meça e anote a distância D entre os sensores. Sugere-se que estes fiquem
preferencialmente espaçados igualmente. Anote a precisão dos instrumentos de medida (transferidor, régua, cronômetro); Posicione o carrinho deslizante sobre o trilho de ar na horizontal. O carrinho deve permanecer essencialmente em sua posição inicial, não demonstrando nenhuma tendência clara de aceleração em qualquer sentido;
Ligue e zere os cronômetros;
Cada cronômetro registra o intervalo de tempo ∆t que o carrinho leva para percorrer a distância D entre cada par de sensores subseqüente;
Ligue o gerador de fluxo de ar;
Dê início ao movimento do bloco acionando a chave que corta a energização do eletroímã;
Registre os intervalos de tempo ∆ t indicados por cada contador e obtenha as velocidades médias vm.
Obs: Não esqueça que o cronômetro informa INTERVALOS DE TEMPO. A indicação do primeiro cronômetro equivale a leitura do intervalo de tempo para o percurso entre os dois primeiros sensores. Do segundo cronômetro é o intervalo de tempo para o percurso entre o segundo e terceiro sensores e assim sucessivamente;
Os experimentos devem ser realizadas no mínimo 3 vezes. Calcular o valor médio e seus respectivos erros;
Registrar os dados na forma de tabela.
Fazer um gráfico da posição versus tempo e ajustar a melhor curva entre os pontos experimentais. Determine a função que melhor descreve o movimento;
Fazer um gráfico de velocidade média versus tempo e ajustar a melhor curva entre os pontos experimentais.
Sugere-se que utilize um calço (no máximo de 2cm) para inclinar o plano que estava previamente nivelado;
Meça o ângulo de inclinação do trilho;
Os experimentos devem ser realizados no mínimo 3 vezes. Calcular o valor médio e seus respectivos desvios ;
Fazer um gráfico da posição versus tempo em papel milimetrado e dilog. Ajustar a melhor curva entre os pontos experimentais;
Manuais laboratórios CEDETEG Apêndice Colchão de Ar Linear Hentschel
Robert Resnick, David Halliday e Kenneth S. Krane: Física 1. 5a edição. Editora LTC, 2003.
HALLIDAY, D.; RESNICK, R.; WALKER, J.Fundamentos de Física. v. 1. 6. ed. Rio de Janeiro,RJ: Livros Técnicos e Científicos, 2006. NUSSENZVEIG, H. M. Curso de Física Básica.v. 1. 4. ed. São Paulo, SP: Edgard Blücher,2002. TIPLER, P. A.; MOSCA, G. Física para Cientistase Engenheiros. v. 1. 5. ed. Rio de Janeiro,RJ: Livros Técnicos e Científicos, 2006. 840 p.
200mm 400mm 600mm 800mm 1000mm
